光伏项目装机容量的确定、光伏太阳能板阵选择及发电量估算

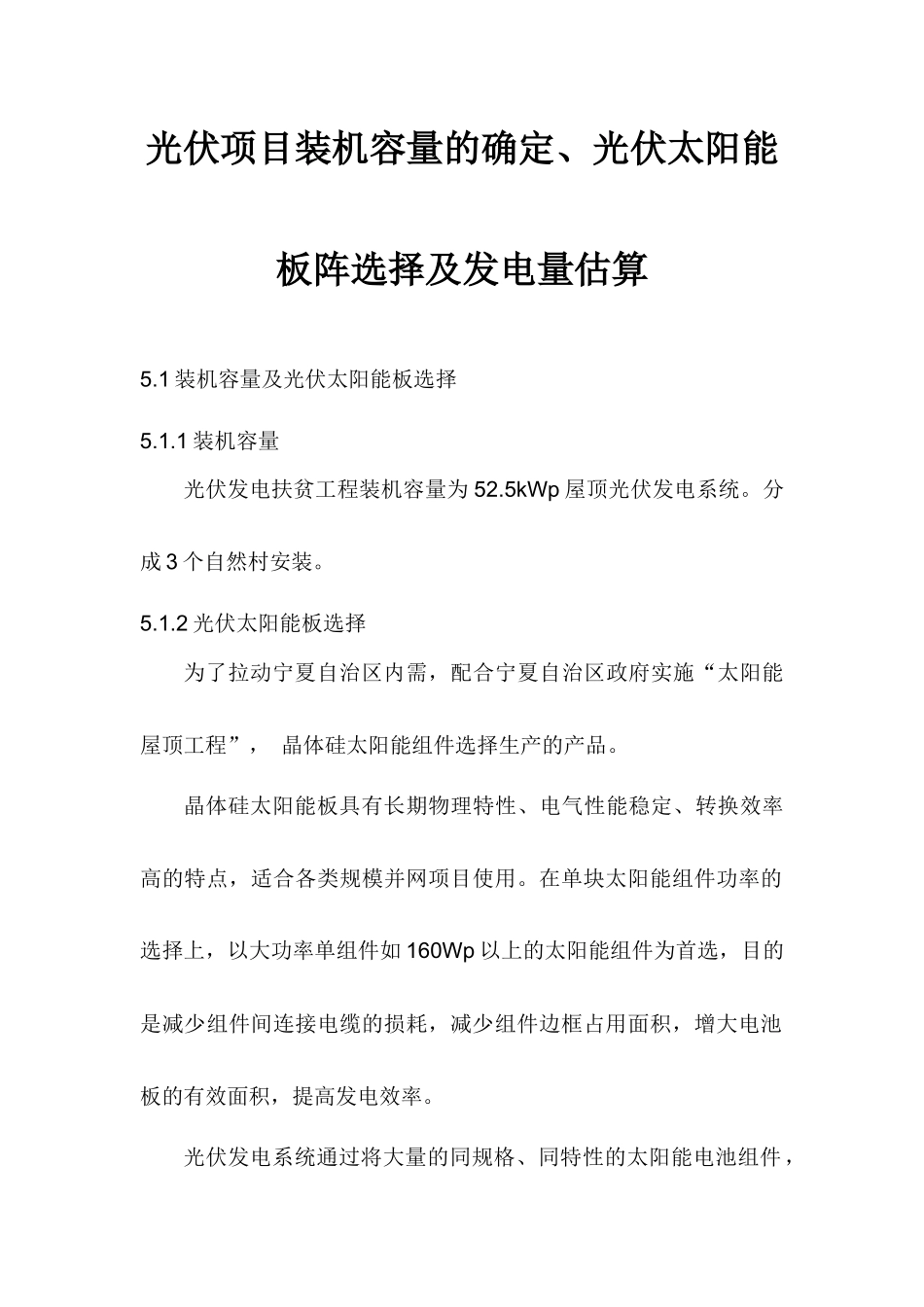

光伏项目装机容量的确定、光伏太阳能板阵选择及发电量估算5.1 装机容量及光伏太阳能板选择5.1.1 装机容量光伏发电扶贫工程装机容量为 52.5kWp 屋顶光伏发电系统。分成 3 个自然村安装。5.1.2 光伏太阳能板选择为了拉动宁夏自治区内需，配合宁夏自治区政府实施“太阳能屋顶工程”， 晶体硅太阳能组件选择生产的产品。晶体硅太阳能板具有长期物理特性、电气性能稳定、转换效率高的特点，适合各类规模并网项目使用。在单块太阳能组件功率的选择上，以大功率单组件如 160Wp 以上的太阳能组件为首选，目的是减少组件间连接电缆的损耗，减少组件边框占用面积，增大电池板的有效面积，提高发电效率。光伏发电系统通过将大量的同规格、同特性的太阳能电池组件，经过若干电池组件串联成一串以达到逆变器额定输入电压，再将这样的若干串电池板并联达到系统预定的额定功率。为了避开它们之间的相互遮挡，须按一定的间距进行布置，构成一个方阵，这个方阵称之为光伏发电方阵。其中由同规格、同特性的若干太阳能电池组件串联构成的一个回路是一个基本阵列单元。参考太阳能组件产品为 175 太阳能组件。电池组件参数如下：额定功率：175W；额定输出电压：35.2V；开路电压：44.2V；短路电流：5.2A；峰值电流：4.95A；外形：1580×808mm；重量：15.5 kg。项目具体实施中，可根据实际提供的太阳能板规格再进行设计。5.2 太阳能光伏方阵单元型式的确定光伏发电扶贫工程中每套系统安装地点为建筑屋顶，考虑太阳能组件固定安装方式，且应与建筑物相结合。根据花芦村纬度，并网太阳能系统的太阳能板倾角按 34.2 度考虑；装机容量为 50.4kWp，分成 3 个子系统。每个子系统采纳96 块 175Wp 太阳能板，共 16.8kWp，16 块串联 X6 组并联；选用 20KW 的并网逆变器。16.8kWp 系统需占屋顶面积为：13 米X9 米 = 117 米 2。50.4kWp 系统占屋顶总面积为 351 米 2。5.3 上网电量估算5.3.1 日照时数花芦村水平年平均日辐照量 4.53 kWh/m2/day，相当于 5952.4 MJ/m2。年平均最佳倾角为 34.2 度，最佳年平均日辐照量为 5.6 kWh/m2/day。平均年辐照量为 2044 kWh/m2/year。按 1kW/m2 照度折算，年日照时数为 2044h。5.3.2 计算全年上网电量时应考虑以下因素 光伏电站占地面积大，直流侧电压低，电流大，导线有一定的损耗，因此考虑系统中线缆损耗，取值 1%。 太阳能电池板之间存在一定的特性差异，取一致性 97%。 光...
