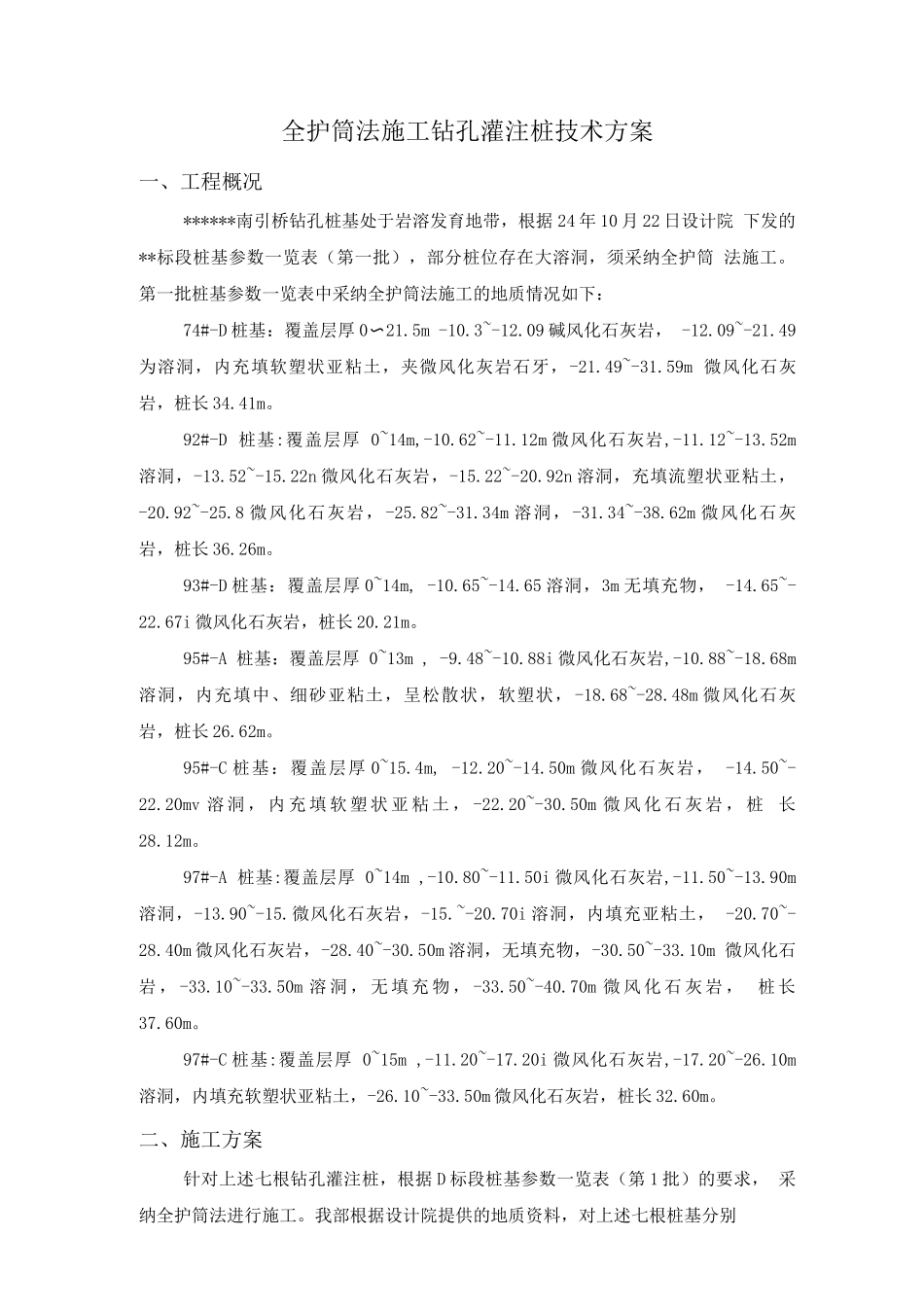

全护筒法施工钻孔灌注桩技术方案

全护筒法施工钻孔灌注桩技术方案一、工程概况******南引桥钻孔桩基处于岩溶发育地带，根据 24 年 10 月 22 日设计院 下发的**标段桩基参数一览表（第一批），部分桩位存在大溶洞，须采纳全护筒 法施工。第一批桩基参数一览表中采纳全护筒法施工的地质情况如下：74#-D 桩基：覆盖层厚 0〜21.5m -10.3~-12.09 碱风化石灰岩， -12.09~-21.49为溶洞，内充填软塑状亚粘土，夹微风化灰岩石牙，-21.49~-31.59m 微风化石灰岩，桩长 34.41m。92#-D 桩基:覆盖层厚 0~14m,-10.62~-11.12m 微风化石灰岩,-11.12~-13.52m 溶洞，-13.52~-15.22n 微风化石灰岩，-15.22~-20.92n 溶洞，充填流塑状亚粘土， -20.92~-25.8 微风化石灰岩，-25.82~-31.34m 溶洞，-31.34~-38.62m 微风化石灰 岩，桩长 36.26m。93#-D 桩基：覆盖层厚 0~14m, -10.65~-14.65 溶洞，3m 无填充物， -14.65~-22.67i 微风化石灰岩，桩长 20.21m。95#-A 桩基：覆盖层厚 0~13m , -9.48~-10.88i 微风化石灰岩,-10.88~-18.68m 溶洞，内充填中、细砂亚粘土，呈松散状，软塑状，-18.68~-28.48m 微风化石灰 岩，桩长 26.62m。95#-C 桩基：覆盖层厚 0~15.4m, -12.20~-14.50m 微风化石灰岩， -14.50~-22.20mv 溶 洞 ， 内 充 填 软 塑 状 亚 粘 土 ， -22.20~-30.50m 微 风 化 石 灰 岩 ， 桩 长 28.12m。97#-A 桩基:覆盖层厚 0~14m ,-10.80~-11.50i 微风化石灰岩,-11.50~-13.90m 溶洞，-13.90~-15.微风化石灰岩，-15.~-20.70i 溶洞，内填充亚粘土， -20.70~-28.40m 微风化石灰岩，-28.40~-30.50m 溶洞，无填充物，-30.50~-33.10m 微风化石岩 ， -33.10~-33.50m 溶 洞 ， 无 填 充 物 ， -33.50~-40.70m 微 风 化 石 灰 岩 ， 桩 长 37.60m。97#-C 桩基:覆盖层厚 0~15m ,-11.20~-17.20i 微风化石灰岩,-17.20~-26.10m 溶洞，内填充软塑状亚粘土，-26.10~-33.50m 微风化石灰岩，桩长 32.60m。二、施工方案针对上述七根钻孔灌注桩，根据 D 标段桩基参数一览表（第 1 批）的要求， 采纳全护筒法进行施工。我部根据设计院提供的地质资料，对上述七根桩基分别实行以下施工方案：74#-D 桩基:D=2cm ,采纳双护筒方案进行施工，外护筒长 22m ,d=230cm , 内护筒长 33m，d=220m ；92#-D 桩基：D=140cm，采纳双护筒方案施工，外护筒长 18m，d=180cm， 内护筒长 35.5m，d=160cm ；93#...
