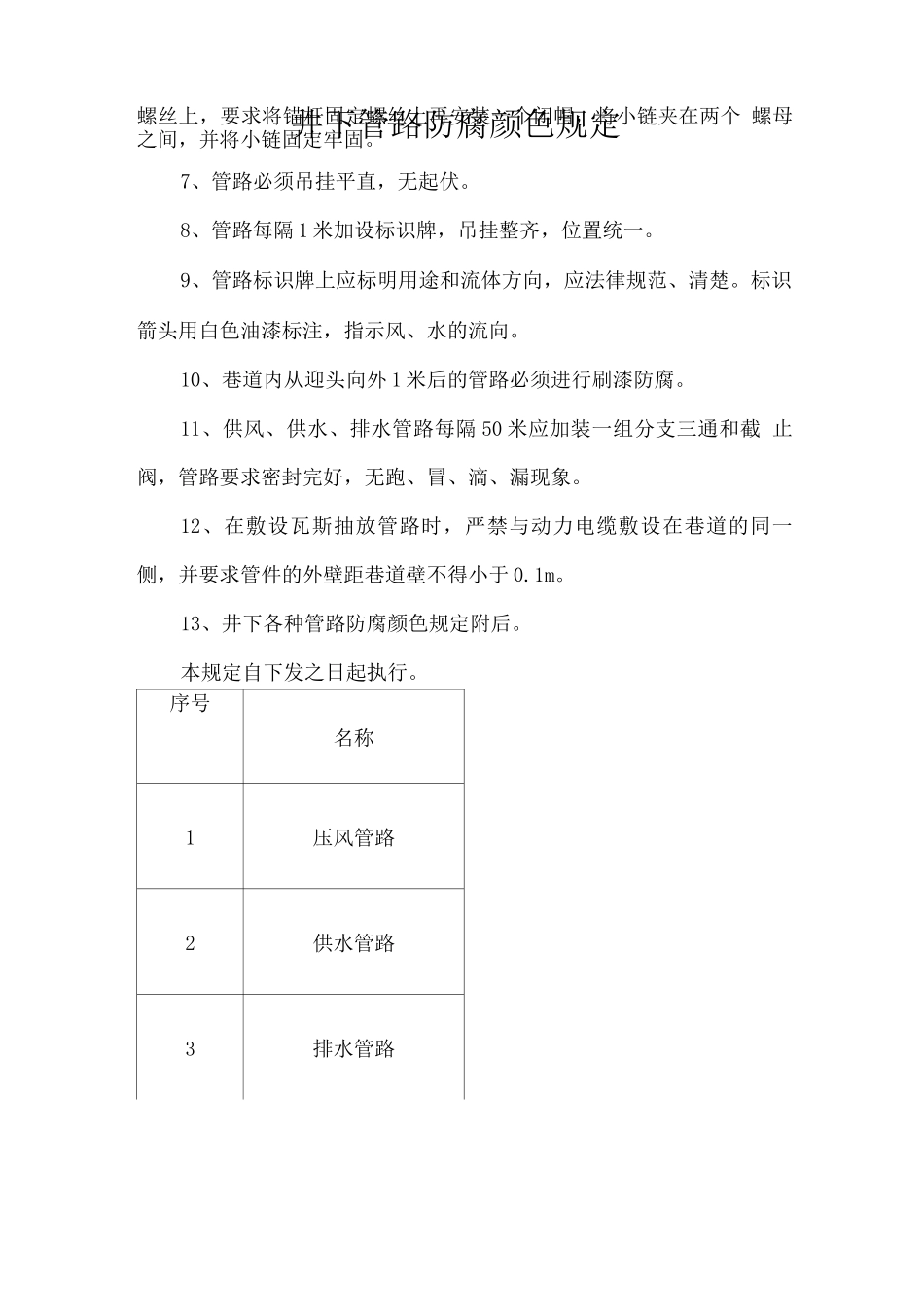

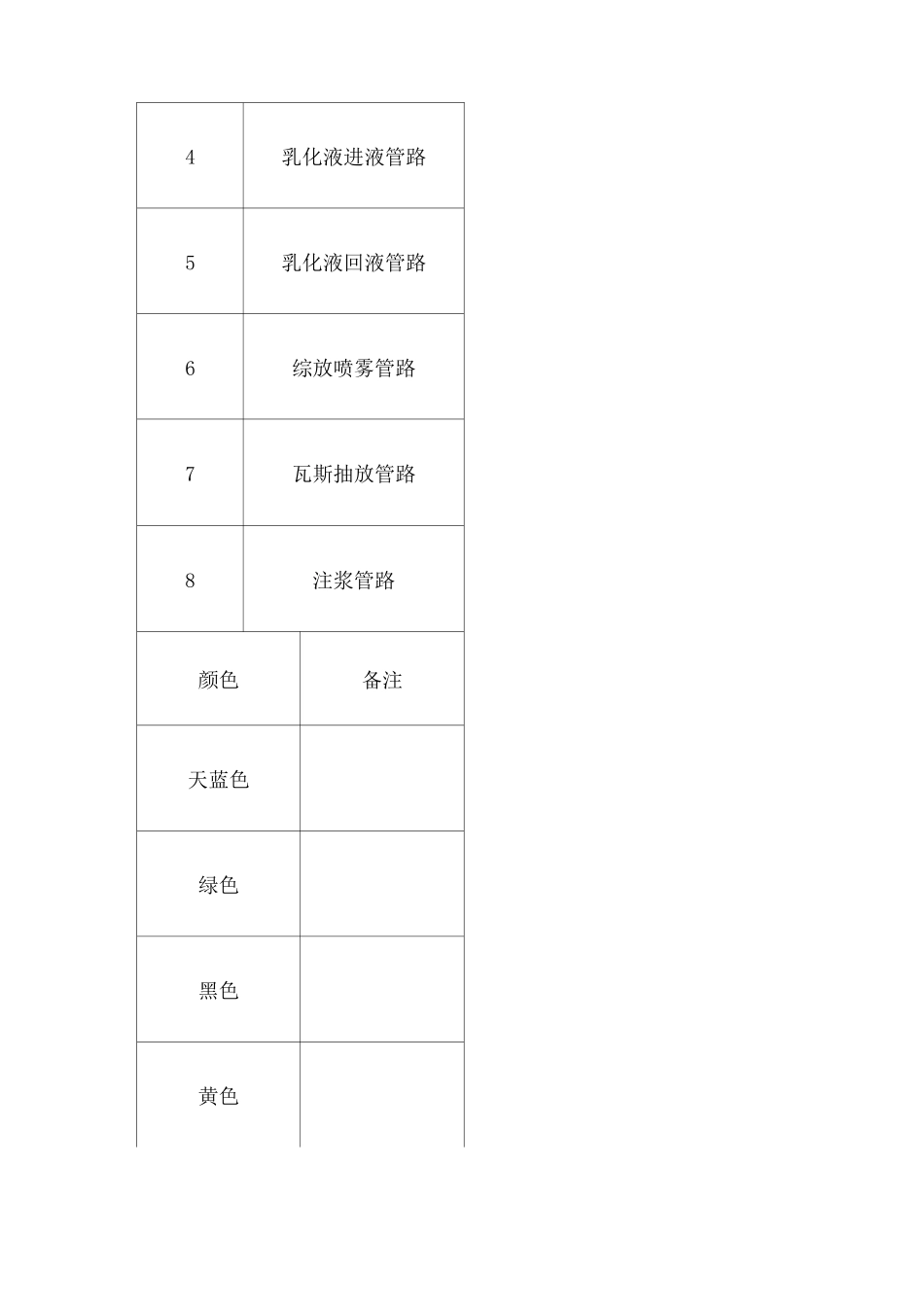

关于井下管路吊挂和防腐颜色的规定为了进一步提高我矿井下管路标准化管理，达到统一、美观的要 求，根据安全质量标准化的相关规定和现场实际情况，特对井下管路 的吊挂和防腐颜色规定如下：1、掘进巷道内压风管路、消防除尘管路、排水管路、乳化液管 路（高压胶管）布置在行人侧，乳化液管路（高压胶管）应紧贴固定 在压风管路下方，管接头处应有适当松弛度。2、综放工作面的两个顺槽内的压风管路、消防除尘管路、排水 管路布置在行人侧，乳化液管路和喷雾管路布置在巷道的另一侧。3、压风管路、消防除尘管路、排水管路采纳自上而下的方式铺 设在巷道一侧，压风管路与消防除尘管路间距为 6mm （± 20mm ）， 消防除尘管路与排水管路间距为 6mm （± 20mm），排水管路铺设 在距底板3mm 的帮上，压风管路下平面距底板 1.5m。4、综放工作面运输顺槽的乳化液进液管路、回液管路、喷雾管 路采 纳 自 上 而 下 的 方 式 铺 设 ， 进 液 管 路 与 回 液 管 路 间 距 为 6mm （ ± 20mm），回液管路与喷雾管路间距为 6mm （±20mm），喷雾管路 铺设在距底板 3mm 的帮上，进液管路下平面距底板 1.5m。5、煤巷内的压风管路、消防除尘管路、排水管路采纳小链进行 吊挂；综放工作面运输顺槽乳化液管路和喷雾管路采纳小链配合吊钩 进行吊挂，任何管路严禁使用铁丝吊挂。6、管路吊挂点间距为 5m，小链吊挂点为巷帮固定的专用锚杆固 定螺丝上，要求将锚杆固定螺丝上再安装一个闭帽，将小链夹在两个 螺母之间，并将小链固定牢固。7、管路必须吊挂平直，无起伏。8、管路每隔 1 米加设标识牌，吊挂整齐，位置统一。9、管路标识牌上应标明用途和流体方向，应法律规范、清楚。标识 箭头用白色油漆标注，指示风、水的流向。10、巷道内从迎头向外 1 米后的管路必须进行刷漆防腐。11、供风、供水、排水管路每隔 50 米应加装一组分支三通和截 止阀，管路要求密封完好，无跑、冒、滴、漏现象。12、在敷设瓦斯抽放管路时，严禁与动力电缆敷设在巷道的同一 侧，并要求管件的外壁距巷道壁不得小于 0.1m。13、井下各种管路防腐颜色规定附后。本规定自下发之日起执行。序号名称1压风管路2供水管路3排水管路井下管路防腐颜色规定4乳化液进液管路5乳化液回液管路6综放喷雾管路7瓦斯抽放管路8注浆管路颜色备注天蓝色绿色黑色黄色灰色丹红色黑色土黄色
