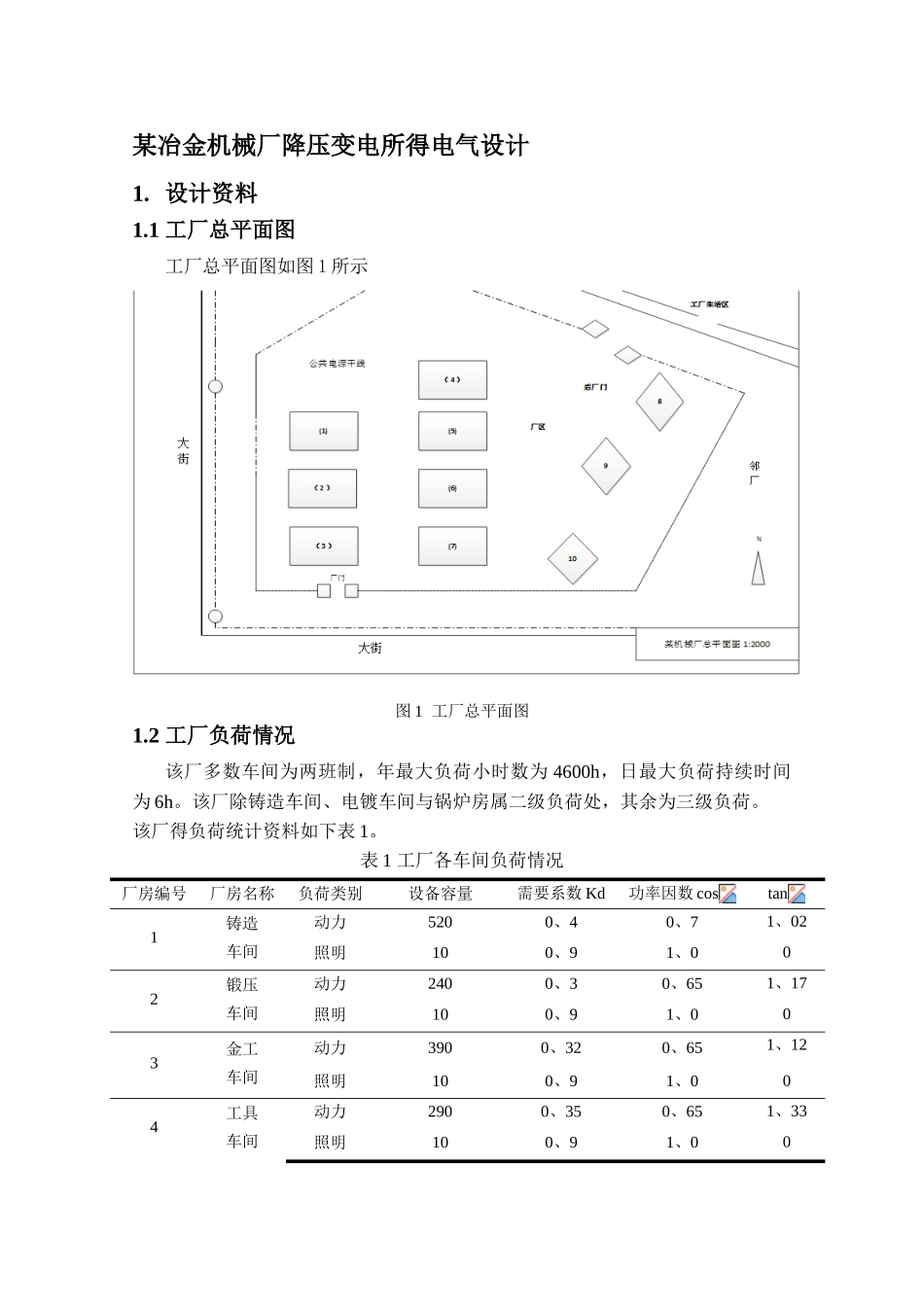

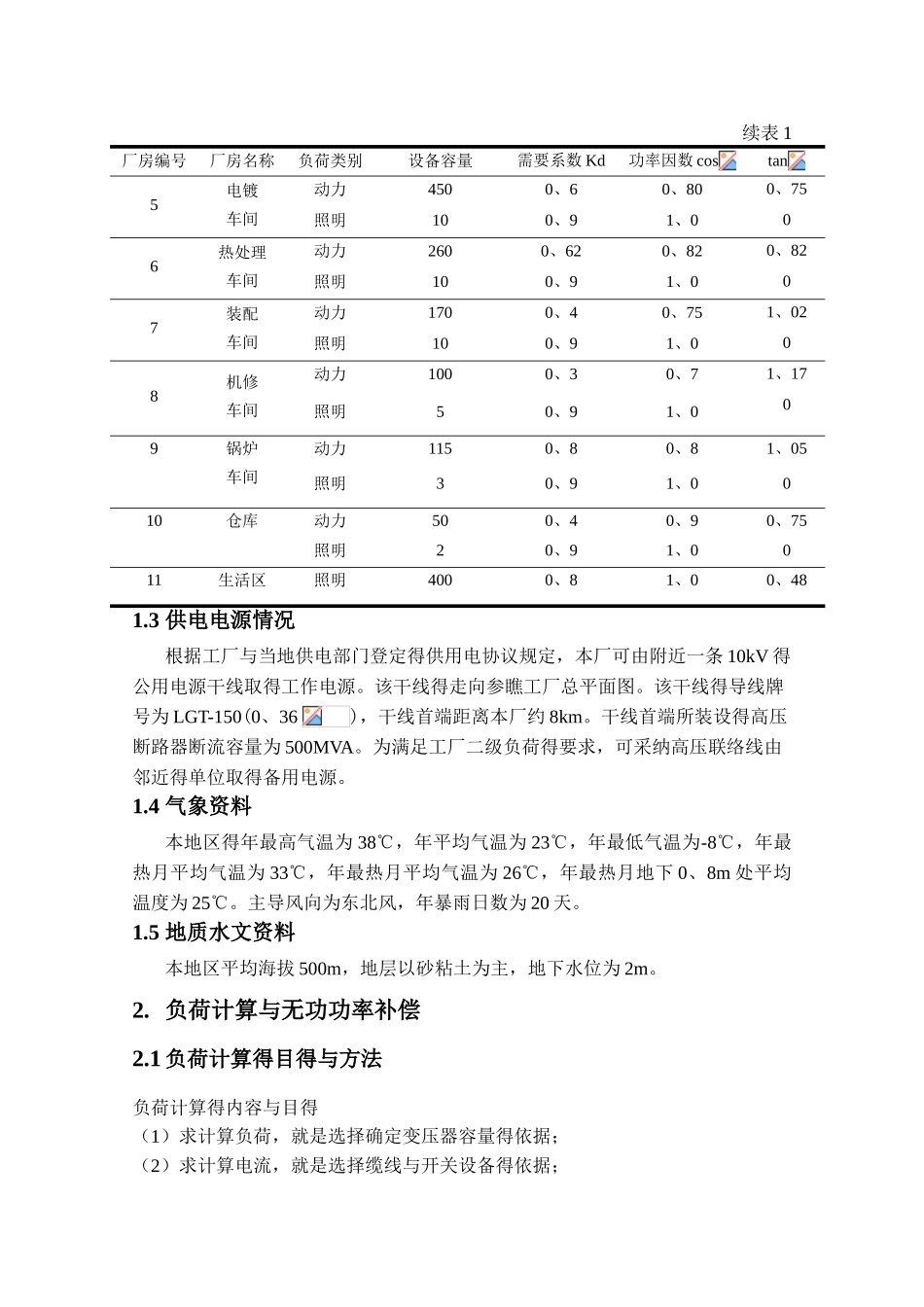

某冶金机械厂降压变电所得电气设计1. 设计资料1.1 工厂总平面图工厂总平面图如图 1 所示图 1 工厂总平面图1.2 工厂负荷情况该厂多数车间为两班制，年最大负荷小时数为 4600h，日最大负荷持续时间为 6h。该厂除铸造车间、电镀车间与锅炉房属二级负荷处，其余为三级负荷。该厂得负荷统计资料如下表 1。表 1 工厂各车间负荷情况厂房编号厂房名称负荷类别设备容量（kW）需要系数 Kd功率因数 costan1铸造车间动力5200、40、71、02照明100、91、002锻压车间动力2400、30、651、17照明100、91、003金工车间动力3900、320、651、12照明100、91、004工具车间动力2900、350、651、33照明100、91、00续表 1厂房编号厂房名称负荷类别设备容量（kW）需要系数 Kd功率因数 costan5电镀车间动力4500、60、800、75照明100、91、006热处理车间动力2600、620、820、82照明100、91、007装配车间动力1700、40、751、02照明100、91、008机修车间动力1000、30、71、17照明50、91、009锅炉车间动力1150、80、81、05照明30、91、0010仓库动力500、40、90、75照明20、91、0011生活区照明4000、81、00、481.3 供电电源情况根据工厂与当地供电部门登定得供用电协议规定，本厂可由附近一条 10kV 得公用电源干线取得工作电源。该干线得走向参瞧工厂总平面图。该干线得导线牌号为 LGT-150(0、36 )，干线首端距离本厂约 8km。干线首端所装设得高压断路器断流容量为 500MVA。为满足工厂二级负荷得要求，可采纳高压联络线由邻近得单位取得备用电源。1.4 气象资料本地区得年最高气温为 38℃，年平均气温为 23℃，年最低气温为-8℃，年最热月平均气温为 33℃，年最热月平均气温为 26℃，年最热月地下 0、8m 处平均温度为 25℃。主导风向为东北风，年暴雨日数为 20 天。1.5 地质水文资料本地区平均海拔 500m，地层以砂粘土为主，地下水位为 2m。2. 负荷计算与无功功率补偿2.1 负荷计算得目得与方法负荷计算得内容与目得（1）求计算负荷，就是选择确定变压器容量得依据；（2）求计算电流，就是选择缆线与开关设备得依据；（3）求有功计算负荷与无功计算负荷，就是确定静电电容器容量得依据。负荷计算得方法:（1）需要系数法——用设备功率乘以需要系数与同时系数，直接求出计算负荷。用于设备数量多，容量差别不大得工程计算，尤其适用于配、变电所与干线得负荷计算。（2）利用系数法——采纳利用系数求出最大负荷区间内得平均负荷，再考虑设备台...
