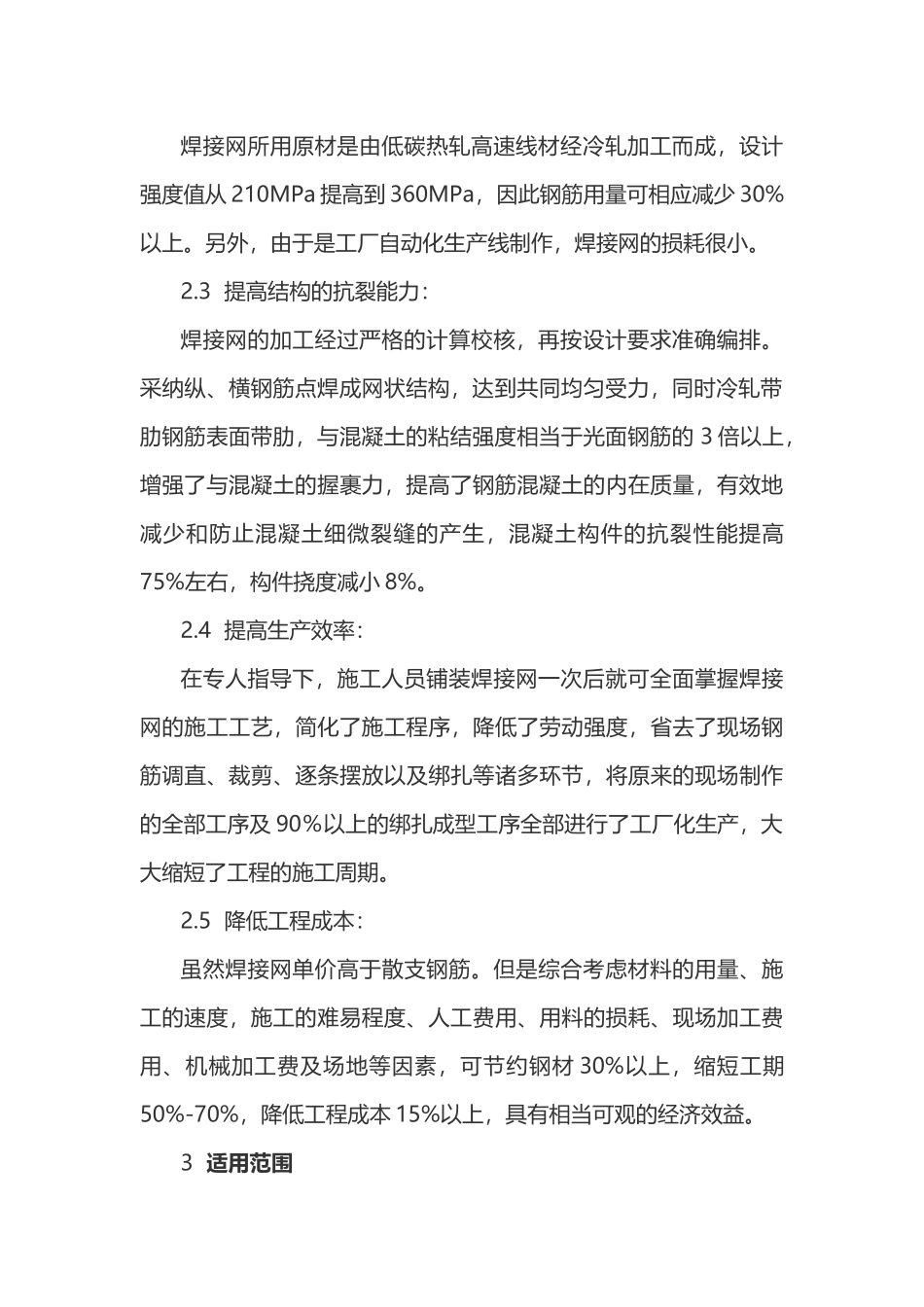

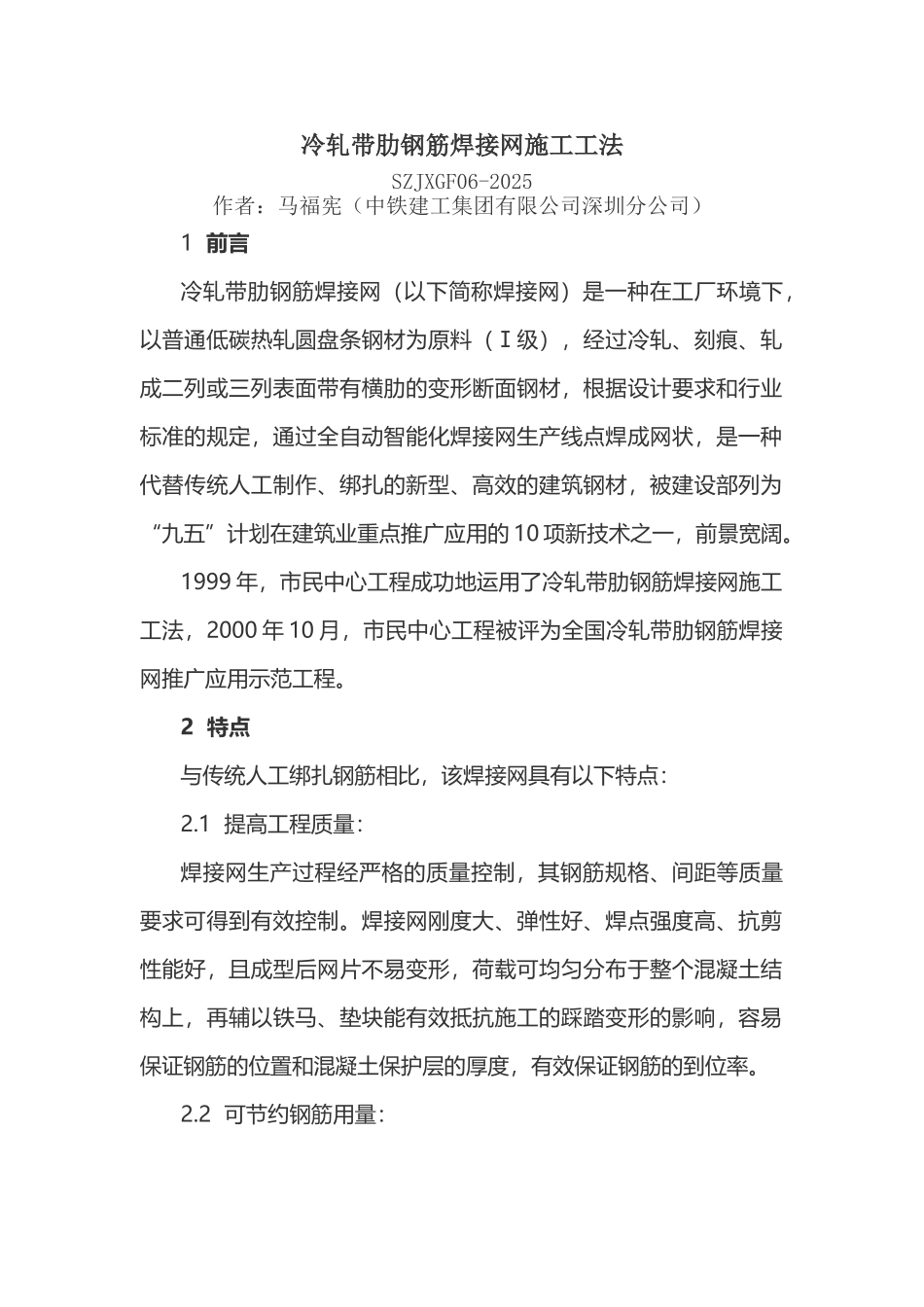

冷轧带肋钢筋焊接网施工工法(13 页)Good is good, but better carries it.精益求精，善益求善。冷轧带肋钢筋焊接网施工工法SZJXGF06-2025作者：马福宪（中铁建工集团有限公司深圳分公司）1 前言冷轧带肋钢筋焊接网（以下简称焊接网）是一种在工厂环境下，以普通低碳热轧圆盘条钢材为原料（Ⅰ级），经过冷轧、刻痕、轧成二列或三列表面带有横肋的变形断面钢材，根据设计要求和行业标准的规定，通过全自动智能化焊接网生产线点焊成网状，是一种代替传统人工制作、绑扎的新型、高效的建筑钢材，被建设部列为“九五”计划在建筑业重点推广应用的 10 项新技术之一，前景宽阔。1999 年，市民中心工程成功地运用了冷轧带肋钢筋焊接网施工工法，2000 年 10 月，市民中心工程被评为全国冷轧带肋钢筋焊接网推广应用示范工程。2 特点与传统人工绑扎钢筋相比，该焊接网具有以下特点：2.1 提高工程质量：焊接网生产过程经严格的质量控制，其钢筋规格、间距等质量要求可得到有效控制。焊接网刚度大、弹性好、焊点强度高、抗剪性能好，且成型后网片不易变形，荷载可均匀分布于整个混凝土结构上，再辅以铁马、垫块能有效抵抗施工的踩踏变形的影响，容易保证钢筋的位置和混凝土保护层的厚度，有效保证钢筋的到位率。2.2 可节约钢筋用量：焊接网所用原材是由低碳热轧高速线材经冷轧加工而成，设计强度值从 210MPa 提高到 360MPa，因此钢筋用量可相应减少 30%以上。另外，由于是工厂自动化生产线制作，焊接网的损耗很小。2.3 提高结构的抗裂能力：焊接网的加工经过严格的计算校核，再按设计要求准确编排。采纳纵、横钢筋点焊成网状结构，达到共同均匀受力，同时冷轧带肋钢筋表面带肋，与混凝土的粘结强度相当于光面钢筋的 3 倍以上，增强了与混凝土的握裹力，提高了钢筋混凝土的内在质量，有效地减少和防止混凝土细微裂缝的产生，混凝土构件的抗裂性能提高75%左右，构件挠度减小 8%。2.4 提高生产效率：在专人指导下，施工人员铺装焊接网一次后就可全面掌握焊接网的施工工艺，简化了施工程序，降低了劳动强度，省去了现场钢筋调直、裁剪、逐条摆放以及绑扎等诸多环节，将原来的现场制作的全部工序及 90％以上的绑扎成型工序全部进行了工厂化生产，大大缩短了工程的施工周期。2.5 降低工程成本：虽然焊接网单价高于散支钢筋。但是综合考虑材料的用量、施工的速度，施工的难易程度、人工费用、用料的损耗、现场加工费用、机械加工费及场地等...
