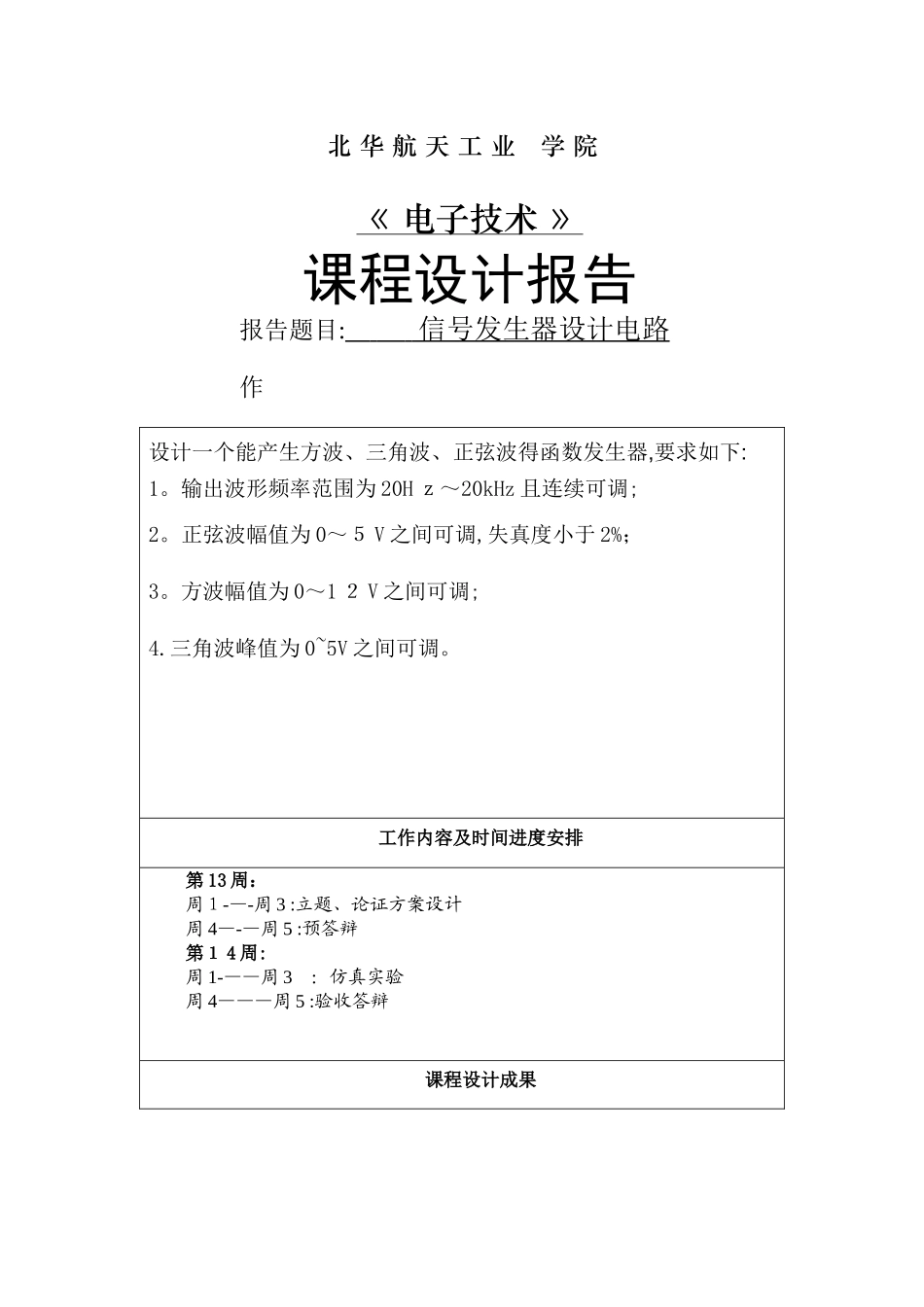

北 华 航 天 工 业 学 院《 电子技术 》课程设计报告报告题目: 信号发生器设计电路 作 设计一个能产生方波、三角波、正弦波得函数发生器,要求如下:1。输出波形频率范围为 20H ｚ～20kHz 且连续可调;2。正弦波幅值为 0～５ V 之间可调,失真度小于 2%；3。方波幅值为 0～1 ２ V 之间可调;4.三角波峰值为 0~5V 之间可调。 工作内容及时间进度安排第 13 周：周１-—-周 3 :立题、论证方案设计周 4—-—周 5 :预答辩第１ 4 周:周 1-——周 3 ：仿真实验周 4———周 5 :验收答辩课程设计成果1．与设计内容对应得软件程序2。课程设计总结报告内 容 摘 要 本方案主要用集成运放Ｌ M324 与 U Ａ７ 41 等元器件设计组成一个简易函数信号发生器。该函数信号发生器主要由迟滞比较器、积分器电路、二阶 RC有源低通滤波器电路等三部份组成.迟滞比较器电路形成方波,经积分器电路输出三角波,再经二阶 R Ｃ有源低通滤波器电路形成正弦波,通过电源实现１~１２ V 可调,经过电位器实现频率调节.由此构成了一个简易得函数信号发生器。本实验主要通过使用 Multisim、ｐｒ otel 软件等完成电路得软件设计。关键字:集成运放 方波 三角波 正弦波目 录一、 概 述 ……… ……………………………………………………… 1二、方案设计与论证………………………………………………………………2 １。方案一……………………………………………………………………2 2．方案二………………………………………………………………………2三、单元电路设计与分析…………………………………………………………２1.迟滞比较器 32．积分器………………………………………………………… 3 3。低通滤波器…………………………………………………………………３ 四、总原理图及元器件清单………………………………………………… … 4五、结论………………………………………………………………………… 6六、心得体会…………………………………………………………………… ６七、参考文献…………………………………………………………………… 6一、概述 通过集成运放构成迟滞比较器、积分器与低通滤波电路,依次分别输出方波、三角波、正弦波。通过调节电压源或滑动变阻器,可改变波形得幅值与频率。二、方案设计与论证函数发生器一般就是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形...
