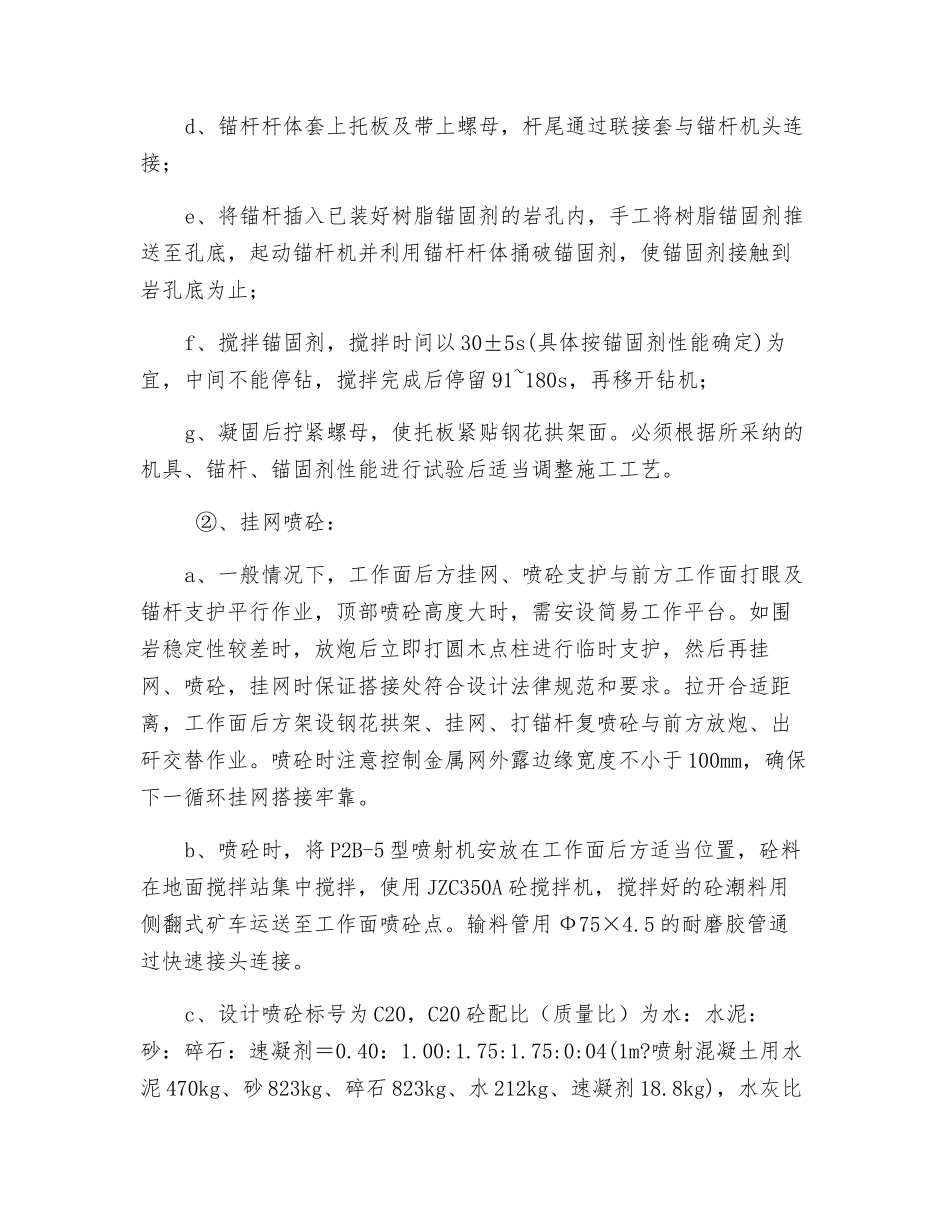

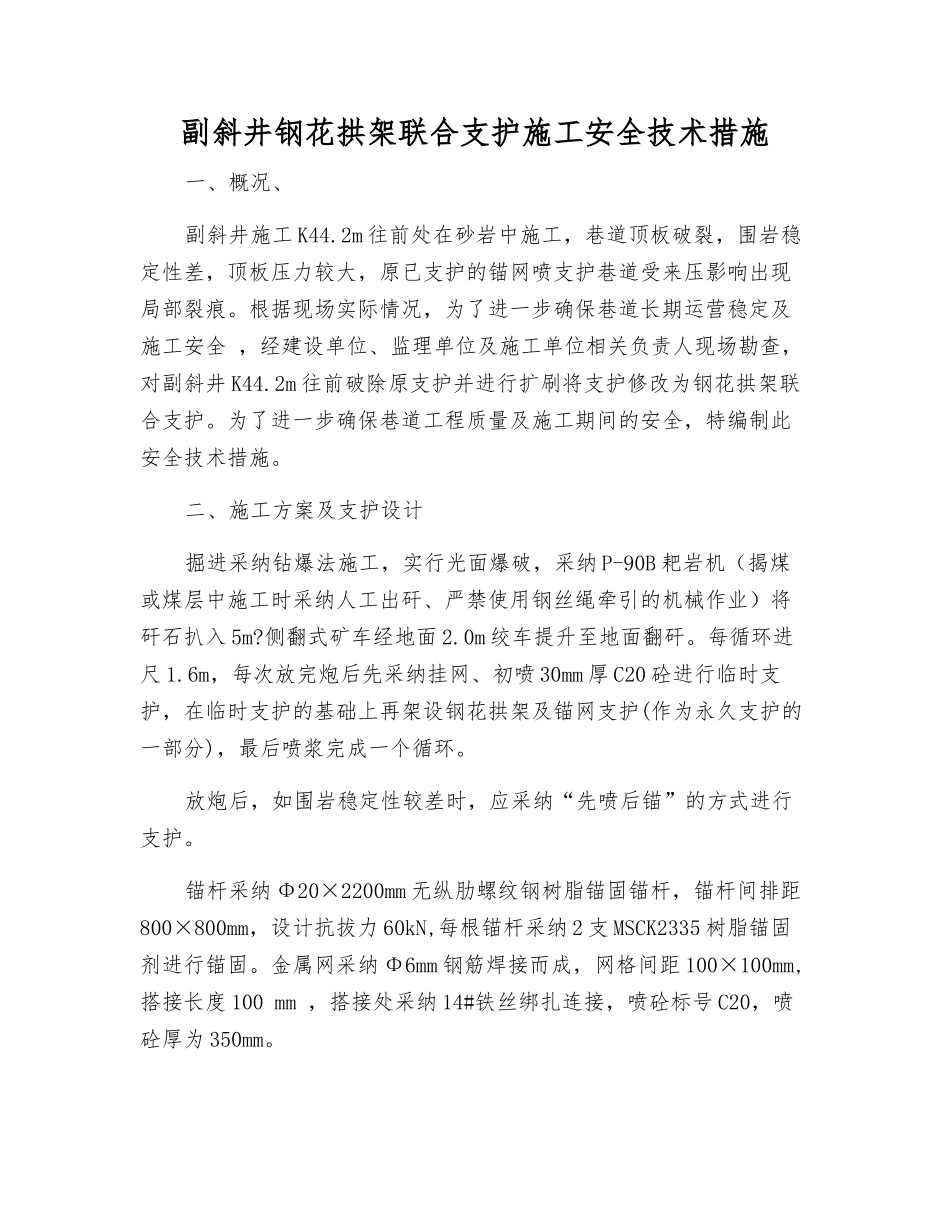

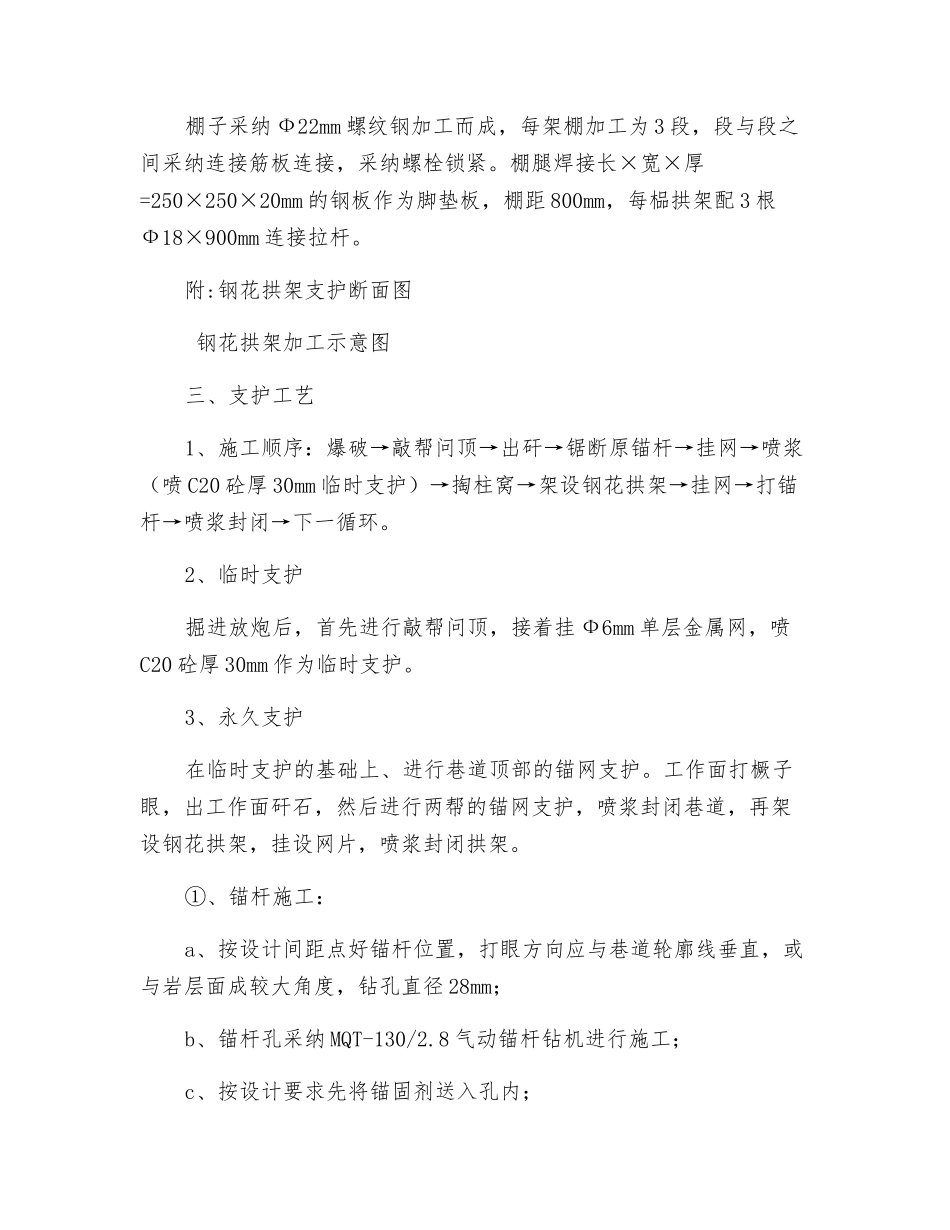

副斜井钢花拱架联合支护施工安全技术措施一、概况、副斜井施工 K44.2m 往前处在砂岩中施工，巷道顶板破裂，围岩稳定性差，顶板压力较大，原已支护的锚网喷支护巷道受来压影响出现局部裂痕。根据现场实际情况，为了进一步确保巷道长期运营稳定及施工安全 ，经建设单位、监理单位及施工单位相关负责人现场勘查，对副斜井 K44.2m 往前破除原支护并进行扩刷将支护修改为钢花拱架联合支护。为了进一步确保巷道工程质量及施工期间的安全，特编制此安全技术措施。二、施工方案及支护设计掘进采纳钻爆法施工，实行光面爆破，采纳 P-90B 耙岩机（揭煤或煤层中施工时采纳人工出矸、严禁使用钢丝绳牵引的机械作业）将矸石扒入 5m?侧翻式矿车经地面 2.0m 绞车提升至地面翻矸。每循环进尺 1.6m，每次放完炮后先采纳挂网、初喷 30mm 厚 C20 砼进行临时支护，在临时支护的基础上再架设钢花拱架及锚网支护(作为永久支护的一部分)，最后喷浆完成一个循环。放炮后，如围岩稳定性较差时，应采纳“先喷后锚”的方式进行支护。锚杆采纳 Φ20×2200mm 无纵肋螺纹钢树脂锚固锚杆，锚杆间排距800×800mm，设计抗拔力 60kN,每根锚杆采纳 2 支 MSCK2335 树脂锚固剂进行锚固。金属网采纳 Φ6mm 钢筋焊接而成，网格间距 100×100mm, 搭接长度 100 mm ，搭接处采纳 14#铁丝绑扎连接，喷砼标号 C20，喷砼厚为 350mm。棚子采纳 Ф22mm 螺纹钢加工而成，每架棚加工为 3 段，段与段之间采纳连接筋板连接，采纳螺栓锁紧。棚腿焊接长×宽×厚=250×250×20mm 的钢板作为脚垫板，棚距 800mm，每榀拱架配 3 根Ф18×900mm 连接拉杆。附:钢花拱架支护断面图 钢花拱架加工示意图三、支护工艺1、施工顺序：爆破→敲帮问顶→出矸→锯断原锚杆→挂网→喷浆（喷 C20 砼厚 30mm 临时支护）→掏柱窝→架设钢花拱架→挂网→打锚杆→喷浆封闭→下一循环。2、临时支护掘进放炮后，首先进行敲帮问顶，接着挂 Ф6mm 单层金属网，喷C20 砼厚 30mm 作为临时支护。3、永久支护在临时支护的基础上、进行巷道顶部的锚网支护。工作面打橛子眼，出工作面矸石，然后进行两帮的锚网支护，喷浆封闭巷道，再架设钢花拱架，挂设网片，喷浆封闭拱架。①、锚杆施工：a、按设计间距点好锚杆位置，打眼方向应与巷道轮廓线垂直，或与岩层面成较大角度，钻孔直径 28mm；b、锚杆孔采纳 MQT-130/2.8 气动锚杆钻机进行施工；c、按设计要求先将锚固剂送入孔内；d、锚...
