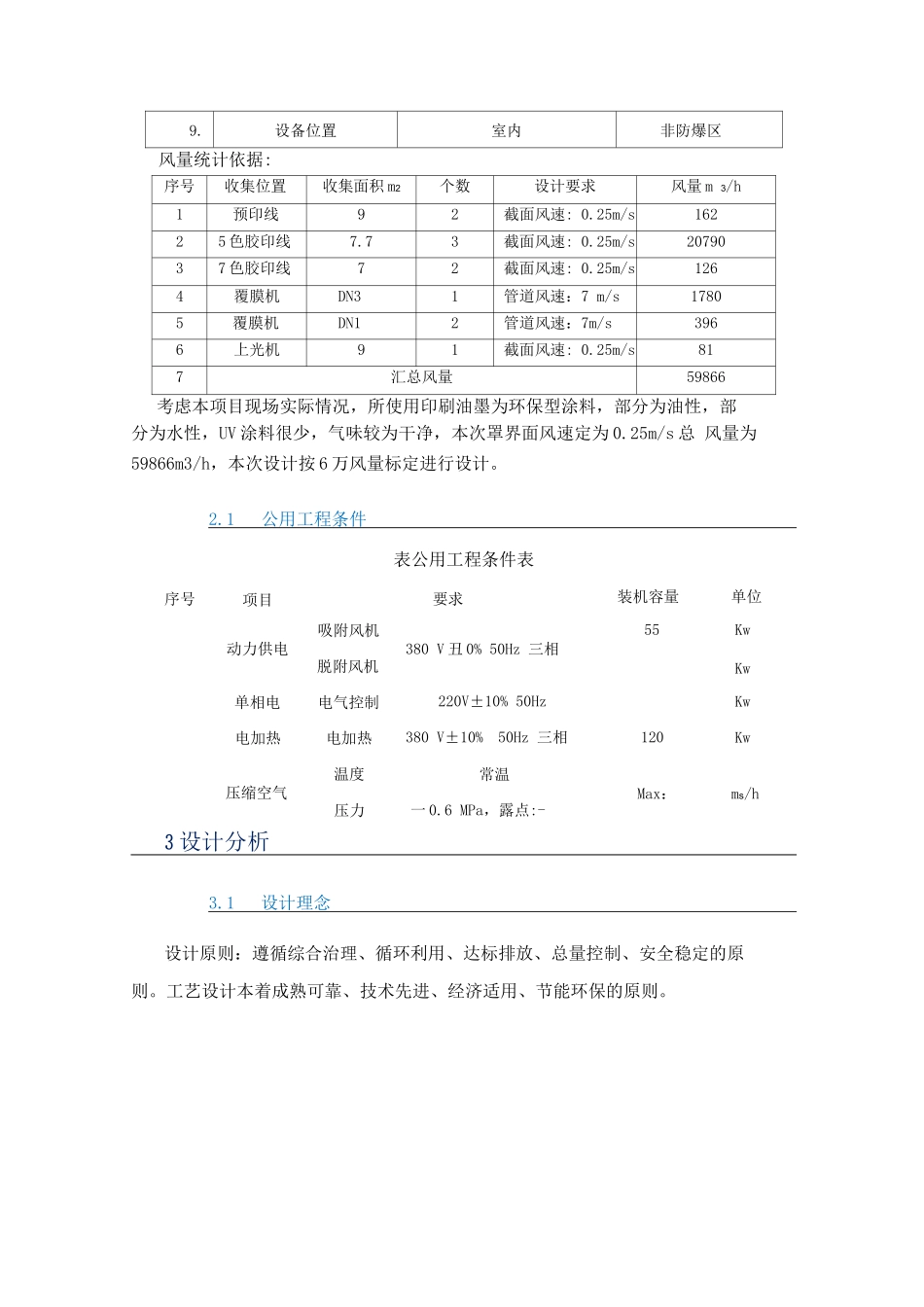

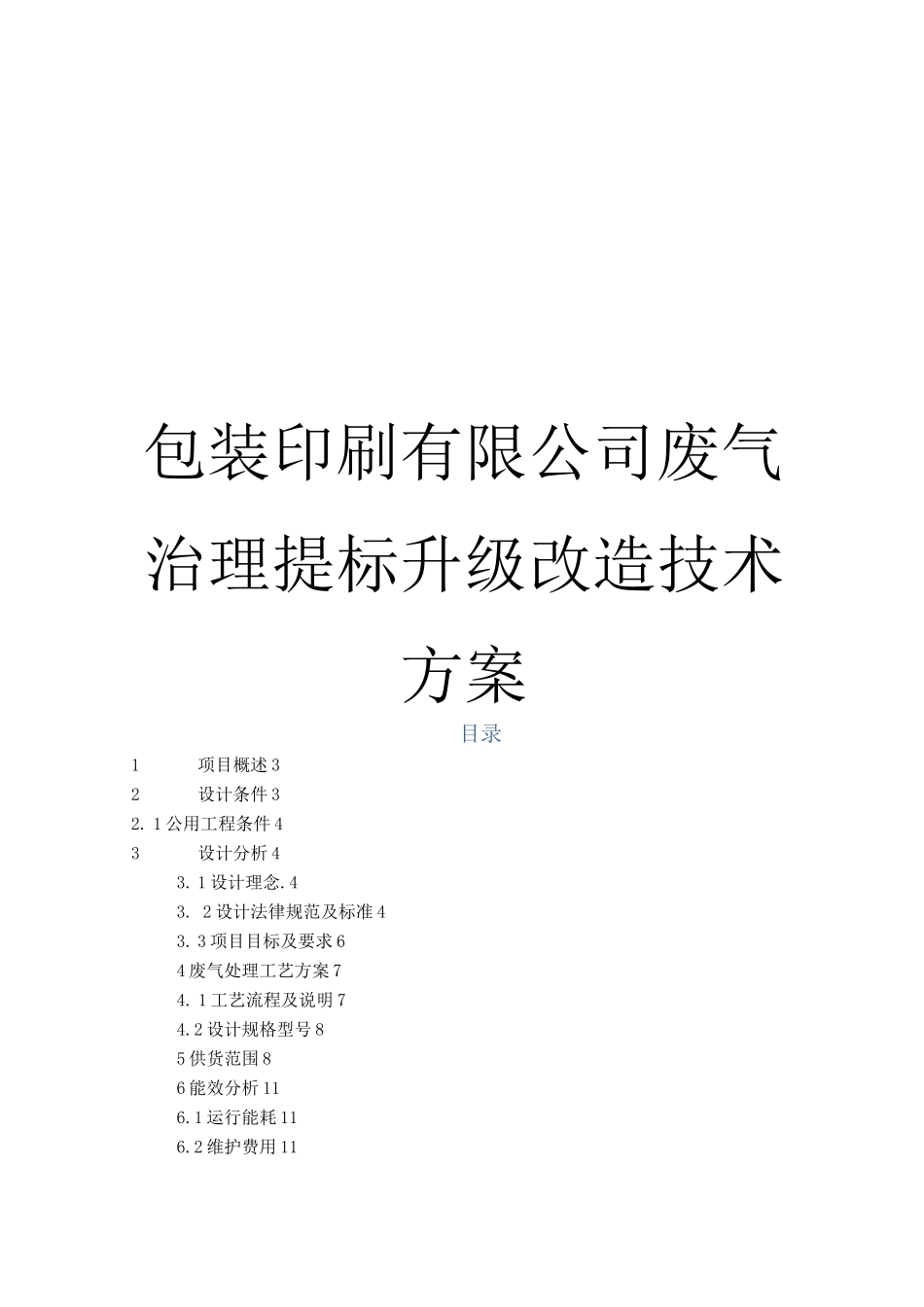

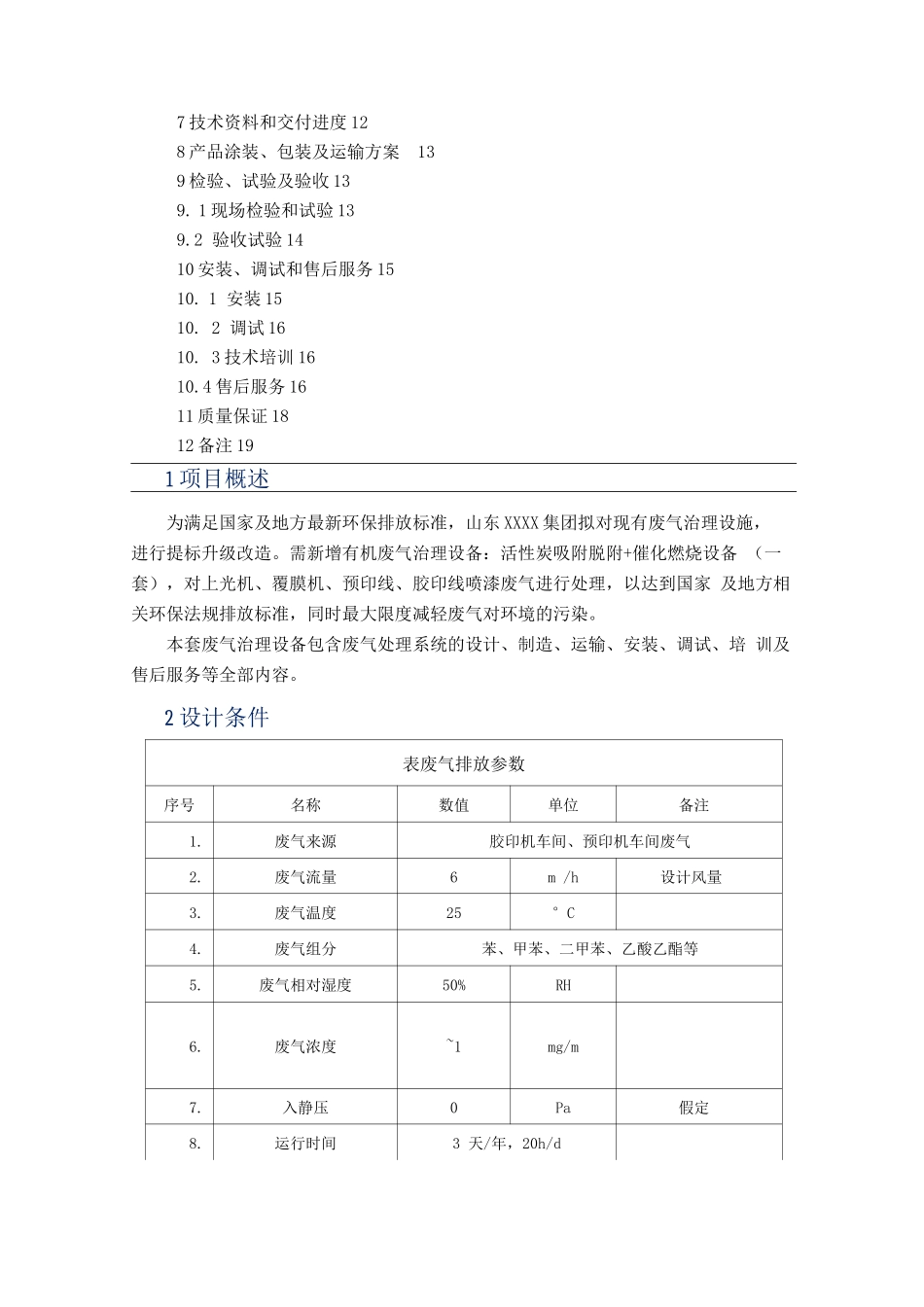

包装印刷有限公司废气治理提标升级改造技术方案目录1项目概述 32设计条件 32. 1 公用工程条件 43设计分析 43. 1 设计理念.43. 2 设计法律规范及标准 43. 3 项目目标及要求 64 废气处理工艺方案 74. 1 工艺流程及说明 74.2 设计规格型号 85 供货范围 86 能效分析 116.1 运行能耗 116.2 维护费用 117 技术资料和交付进度 128 产品涂装、包装及运输方案 139 检验、试验及验收 139. 1 现场检验和试验 139.2 验收试验 1410 安装、调试和售后服务 1510. 1 安装 1510. 2 调试 1610. 3 技术培训 1610.4 售后服务 1611 质量保证 1812 备注 191 项目概述为满足国家及地方最新环保排放标准，山东 XXXX 集团拟对现有废气治理设施， 进行提标升级改造。需新增有机废气治理设备：活性炭吸附脱附+催化燃烧设备 （一套），对上光机、覆膜机、预印线、胶印线喷漆废气进行处理，以达到国家 及地方相关环保法规排放标准，同时最大限度减轻废气对环境的污染。本套废气治理设备包含废气处理系统的设计、制造、运输、安装、调试、培 训及售后服务等全部内容。2 设计条件表废气排放参数序号名称数值单位备注1.废气来源胶印机车间、预印机车间废气2.废气流量6m /h设计风量3.废气温度25°C4.废气组分苯、甲苯、二甲苯、乙酸乙酯等5.废气相对湿度50%RH6.废气浓度~1mg/m7.入静压0Pa假定8.运行时间3 天/年，20h/d9.设备位置室内非防爆区风量统计依据:序号收集位置收集面积 m2个数设计要求风量 m 3/h1预印线92截面风速: 0.25m/s16225 色胶印线7.73截面风速: 0.25m/s2079037 色胶印线72截面风速: 0.25m/s1264覆膜机DN31管道风速：7 m/s17805覆膜机DN12管道风速：7m/s3966上光机91截面风速: 0.25m/s817汇总风量59866考虑本项目现场实际情况，所使用印刷油墨为环保型涂料，部分为油性，部分为水性，UV 涂料很少，气味较为干净，本次罩界面风速定为 0.25m/s 总 风量为59866m3/h，本次设计按 6 万风量标定进行设计。2.1公用工程条件表公用工程条件表3 设计分析3.1设计理念设计原则：遵循综合治理、循环利用、达标排放、总量控制、安全稳定的原则。工艺设计本着成熟可靠、技术先进、经济适用、节能环保的原则。序号项目要求装机容量单位动力供电吸附风机55Kw单相电电加热压缩空气脱附风机电气控制电加热温度压力380 V 丑 0% 50Hz 三相220V±10% 50Hz380 V±10%50Hz 三相常温一 0.6 MPa...
