北碚临时用电施工方案

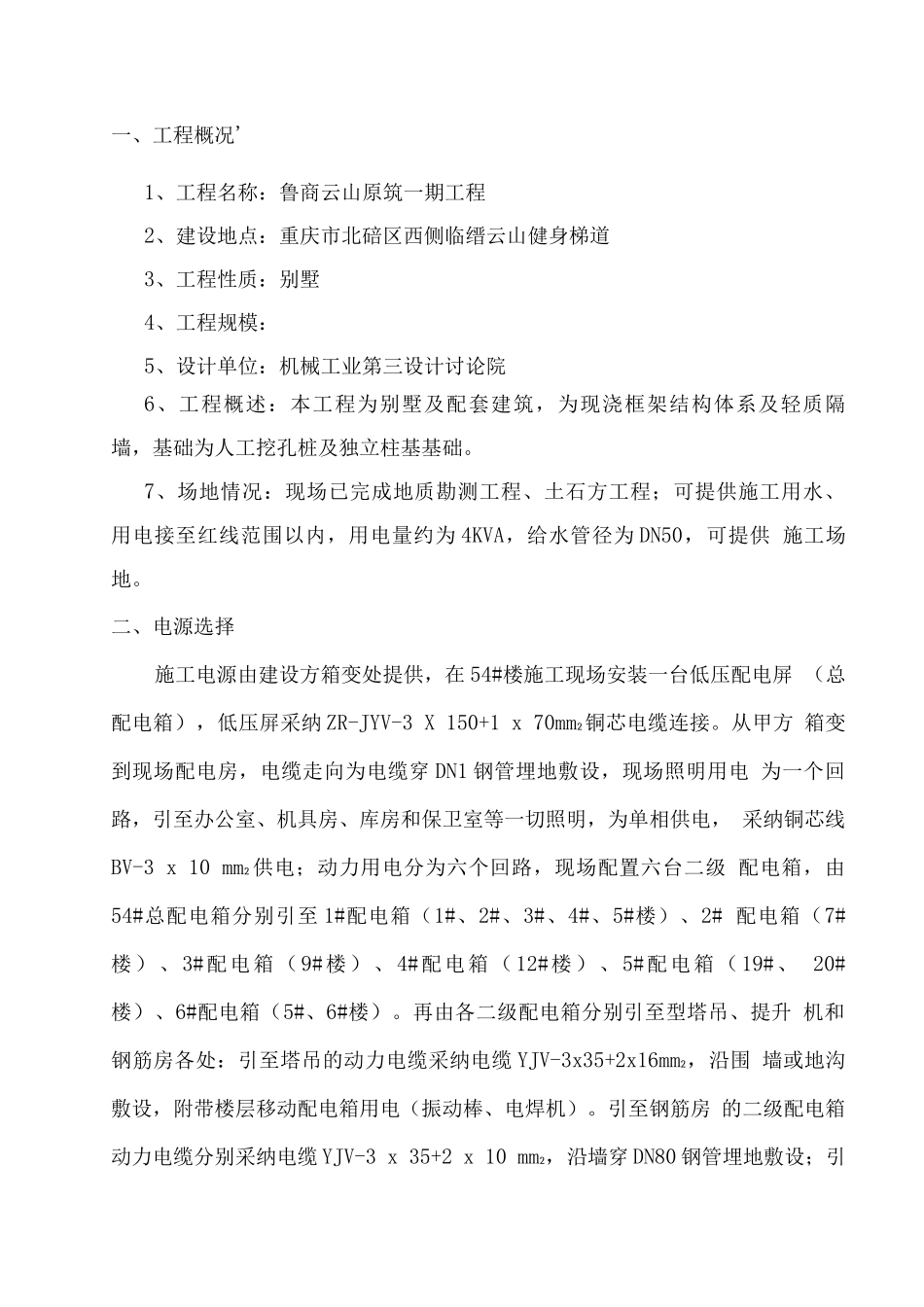

北碚临时用电施工方案_第1页
1/12

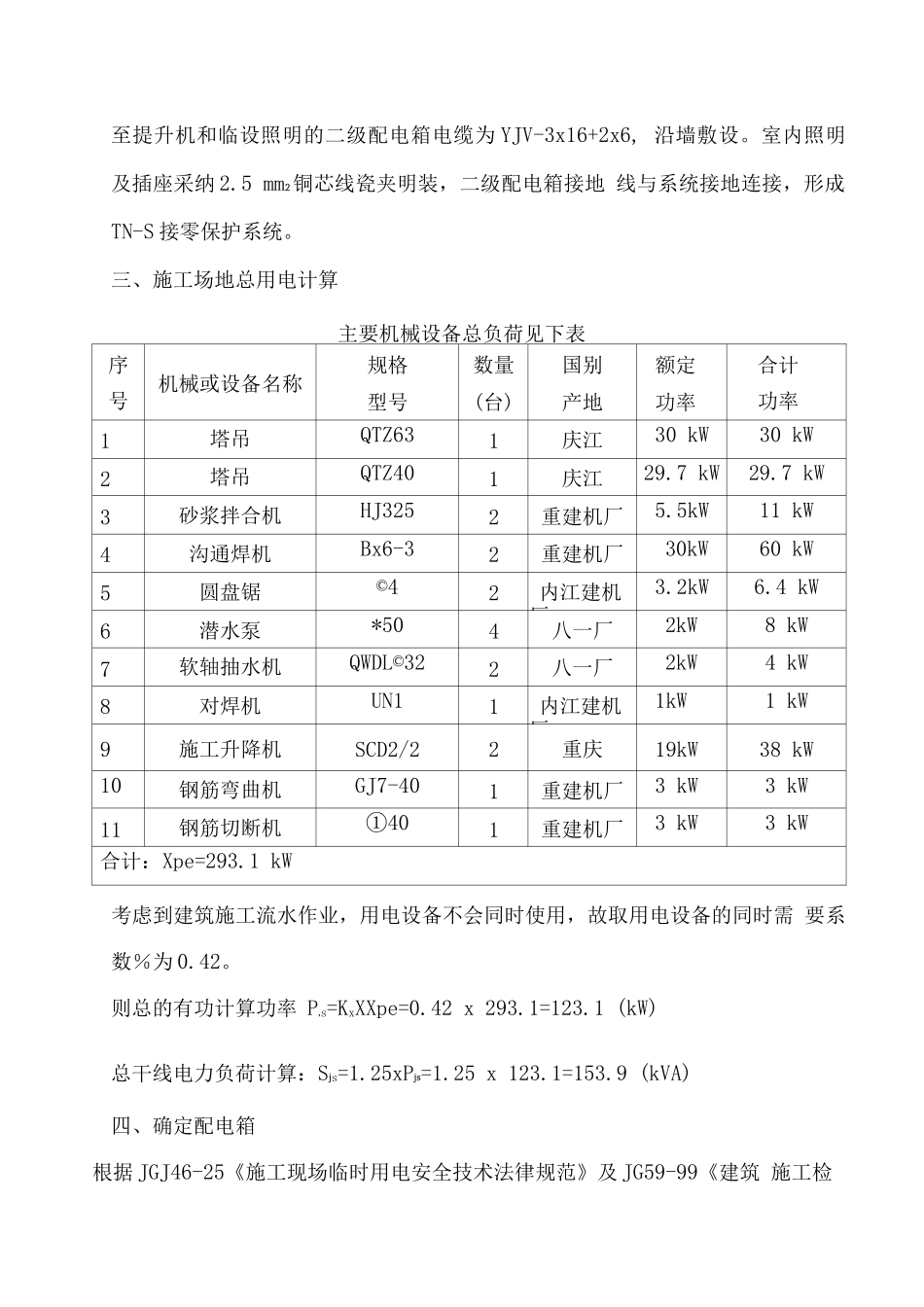

北碚临时用电施工方案_第2页
2/12

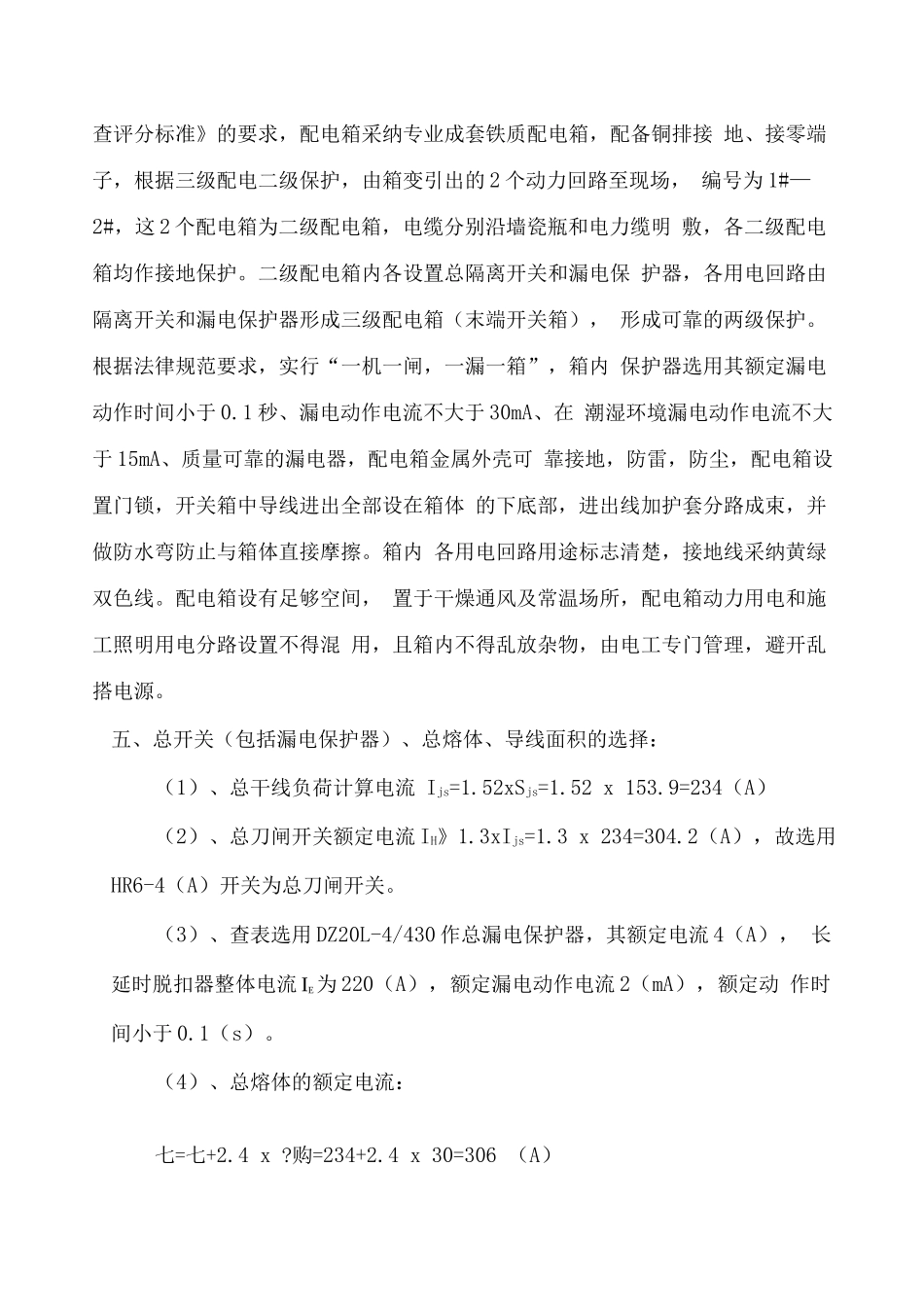

北碚临时用电施工方案_第3页
3/12
一、工程概况'1、工程名称:鲁商云山原筑一期工程2、建设地点:重庆市北碚区西侧临缙云山健身梯道3、工程性质:别墅4、工程规模:5、设计单位:机械工业第三设计讨论院6、工程概述:本工程为别墅及配套建筑,为现浇框架结构体系及轻质隔 墙,基础为人工挖孔桩及独立柱基基础。7、场地情况:现场已完成地质勘测工程、土石方工程;可提供施工用水、 用电接至红线范围以内,用电量约为 4KVA,给水管径为 DN50,可提供 施工场地。二、电源选择施工电源由建设方箱变处提供,在 54#楼施工现场安装一台低压配电屏 (总配电箱),低压屏采纳 ZR-JYV-3 X 150+1 x 70mm2铜芯电缆连接。从甲方 箱变到现场配电房,电缆走向为电缆穿 DN1 钢管埋地敷设,现场照明用电 为一个回路,引至办公室、机具房、库房和保卫室等一切照明,为单相供电, 采纳铜芯线BV-3 x 10 mm2供电;动力用电分为六个回路,现场配置六台二级 配电箱,由54#总配电箱分别引至 1#配电箱(1#、2#、3#、4#、5#楼)、2# 配电箱(7#楼)、3#配电箱(9#楼)、4#配电箱(12#楼)、5#配电箱(19#、 20#楼)、6#配电箱(5#、6#楼)。再由各二级配电箱分别引至型塔吊、提升 机和钢筋房各处:引至塔吊的动力电缆采纳电缆 YJV-3x35+2x16mm2,沿围 墙或地沟敷设,附带楼层移动配电箱用电(振动棒、电焊机)。引至钢筋房 的二级配电箱动力电缆分别采纳电缆 YJV-3 x 35+2 x 10 mm2,沿墙穿 DN80 钢管埋地敷设;引至提升机和临设照明的二级配电箱电缆为 YJV-3x16+2x6, 沿墙敷设。室内照明及插座采纳 2.5 mm2铜芯线瓷夹明装,二级配电箱接地 线与系统接地连接,形成TN-S 接零保护系统。三、施工场地总用电计算主要机械设备总负荷见下表序号机械或设备名称规格型号数量(台)国别产地额定功率合计功率1塔吊QTZ631庆江30 kW30 kW2塔吊QTZ401庆江29.7 kW29.7 kW3砂浆拌合机HJ3252重建机厂5.5kW11 kW4沟通焊机Bx6-32重建机厂30kW60 kW5圆盘锯©42内江建机厂3.2kW6.4 kW6潜水泵*504八一厂2kW8 kW7软轴抽水机QWDL©322八一厂2kW4 kW8对焊机UN11内江建机厂1kW1 kW9施工升降机SCD2/22重庆19kW38 kW10钢筋弯曲机GJ7-401重建机厂3 kW3 kW11钢筋切断机①401重建机厂3 kW3 kW合计:Xpe=293.1 kW考虑到建筑施工流水作业,用电设备不会同时使用,故取用电设备的同时需 要系数%为 0.42。则总的有功计算功率 P,s=KxXXpe=0.42 x 293.1=123.1 (kW)总干线电力负荷...
