单层厂房课程设计61250

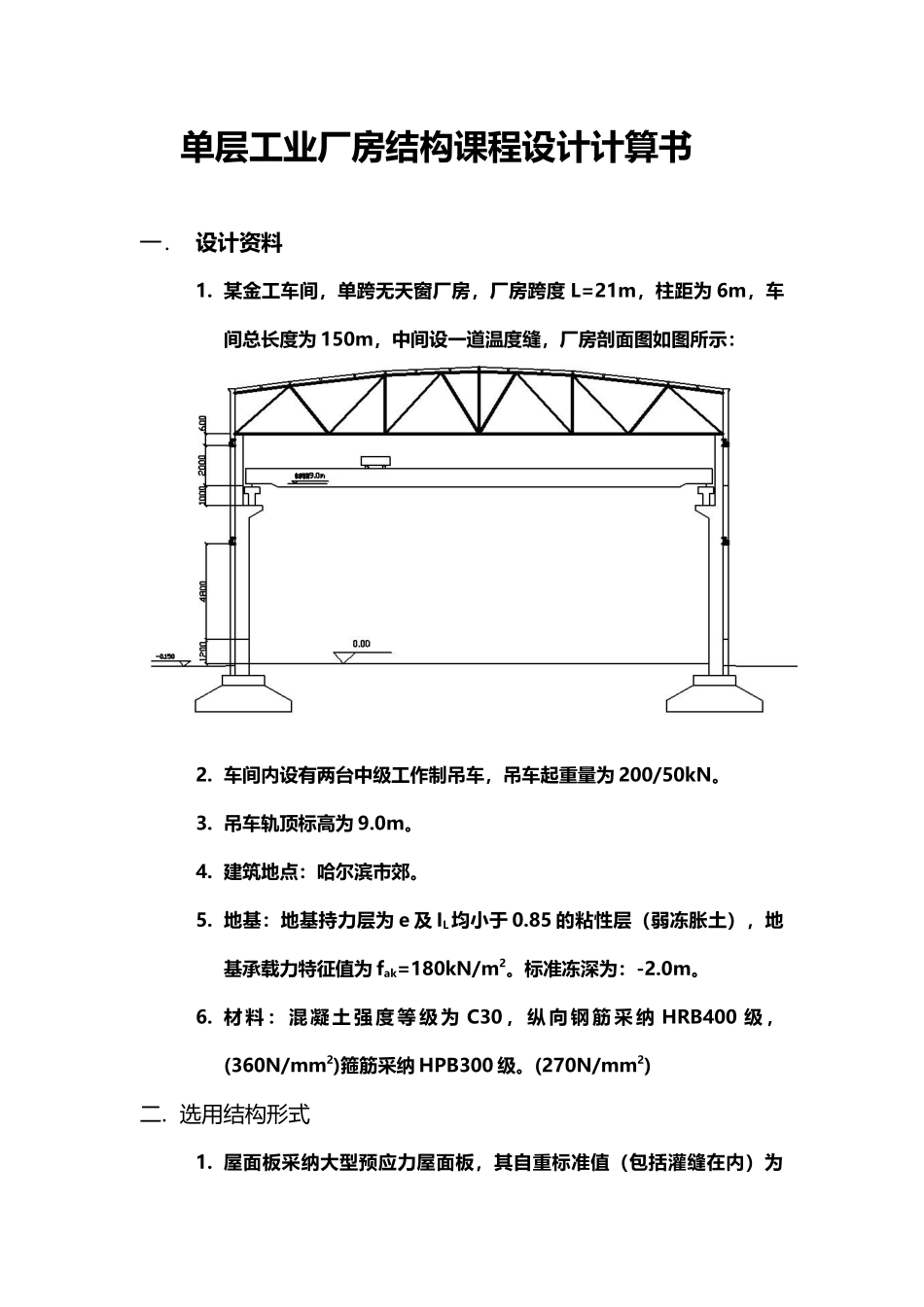

单层厂房课程设计61250(21页)Good is good, but better carries it.精益求精，善益求善。 单层工业厂房结构课程设计计算书一． 设计资料1. 某金工车间，单跨无天窗厂房，厂房跨度 L=21m，柱距为 6m，车间总长度为 150m，中间设一道温度缝，厂房剖面图如图所示：2. 车间内设有两台中级工作制吊车，吊车起重量为 200/50kN。3. 吊车轨顶标高为 9.0m。4. 建筑地点：哈尔滨市郊。5. 地基：地基持力层为 e 及 IL均小于 0.85 的粘性层（弱冻胀土），地基承载力特征值为 fak=180kN/m2。标准冻深为：-2.0m。6. 材 料 ： 混 凝 土 强 度 等 级 为 C30 ， 纵 向 钢 筋 采 纳 HRB400 级 ，(360N/mm2)箍筋采纳 HPB300 级。(270N/mm2)二. 选用结构形式1. 屋面板采纳大型预应力屋面板，其自重标准值（包括灌缝在内）为1.4kN/m2。2. 屋架采纳 G415（二）折线型预应力钢筋混凝土屋架，跨度为21m，端部高度为 2.3m，跨中高度为 33.5m，自重标准值为83.0kN。3. 吊车梁高度为 0.9m，自重 30.4kN；轨道与垫层垫板总高度为184mm，自重 0.8kN/m。4. 柱下独立基础:采纳锥形杯口基础。三、柱的各部分尺寸及几何参数 采纳预制钢筋混凝土柱 轨道与垫层垫板总高 ， 吊车梁高 ， 故牛腿顶面标高=轨顶标高由附录 12 查得，吊车轨顶只吊车顶部的高度为，考虑屋架下弦至吊车顶部所需空隙高度为，故柱顶标高=基础顶面至室外地坪的距离取，则基础顶面至室内地坪的高度为，故从基础顶面算起的柱高， 上部柱高 下部柱高上部柱采纳矩形截面；下部柱采纳Ⅰ型截面。上柱： () 下柱： 上柱： 下柱： 图 1 厂房计算简图及柱截面尺寸四．荷载计算 1. 恒荷载（1）屋盖恒荷载 SBS 防水层 20mm 厚水泥砂浆找平层 100mm 厚水泥珍珠岩保温层 隔气层 20mm 厚水泥砂浆找平层 大型预应力屋面板（包括灌缝重） 总 1 屋架 则作用屋架一段作用于柱顶的自重为： 作用于上部柱中心线外侧处。（2）柱和吊车梁等恒荷载 上柱： 作用在牛腿顶截面处; 下柱： 作用在基础顶截面处； 吊车梁及轨道自重：2.屋面活荷载 由《荷载法律规范》查得屋面活荷载标准值为 0.5kN/m2，雪荷载0.75kN/m2（50 年一遇），故考虑雪荷载。 作用于上部柱中心线外侧 e0=50mm 处。3.风荷载 由《荷载法律规范》查得哈尔滨地区基本风压为 ω0=0.50kN 柱顶处集中风荷载风压高度变化系数 （按 B 类地面粗糙度取）按檐口离室...
