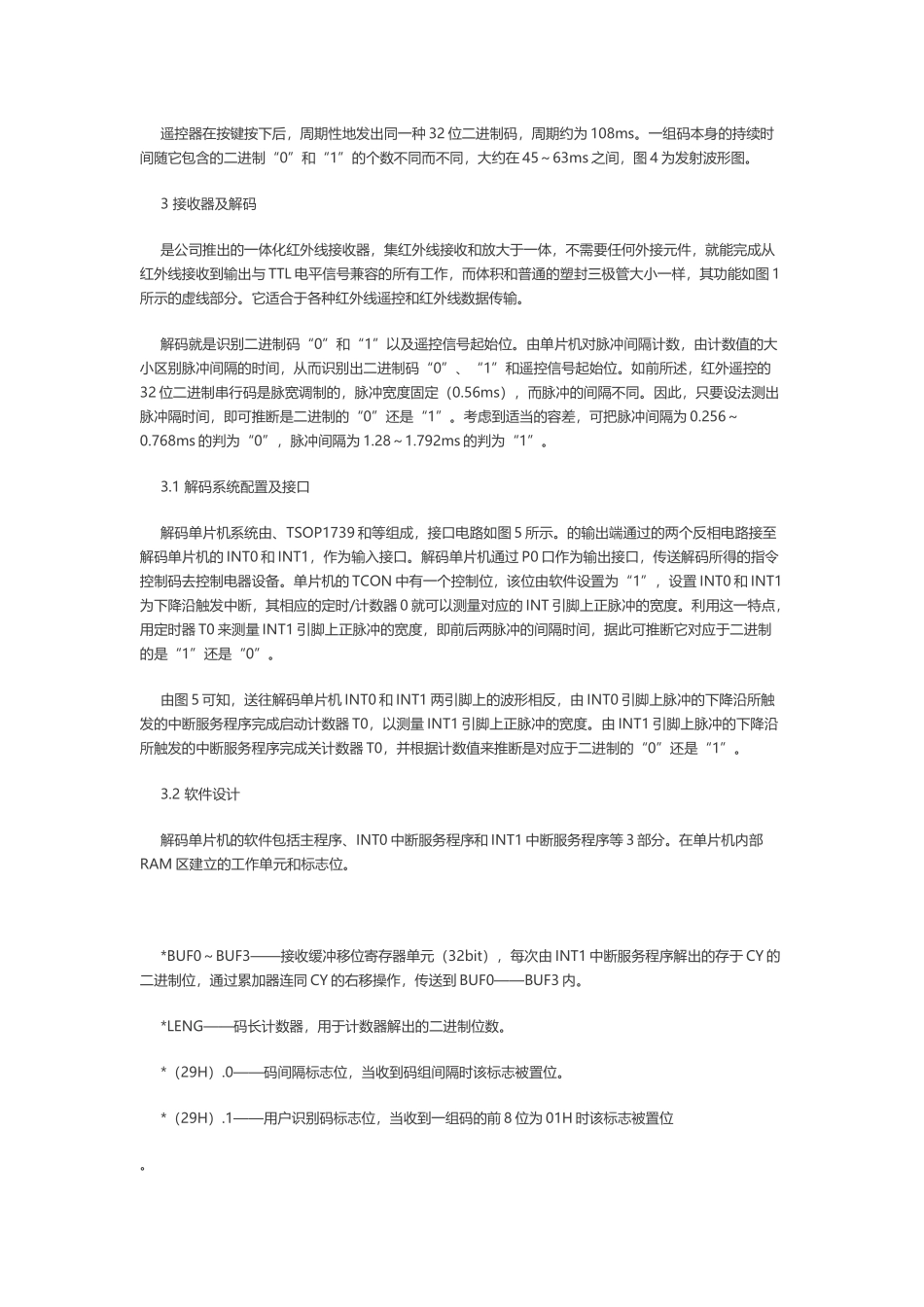

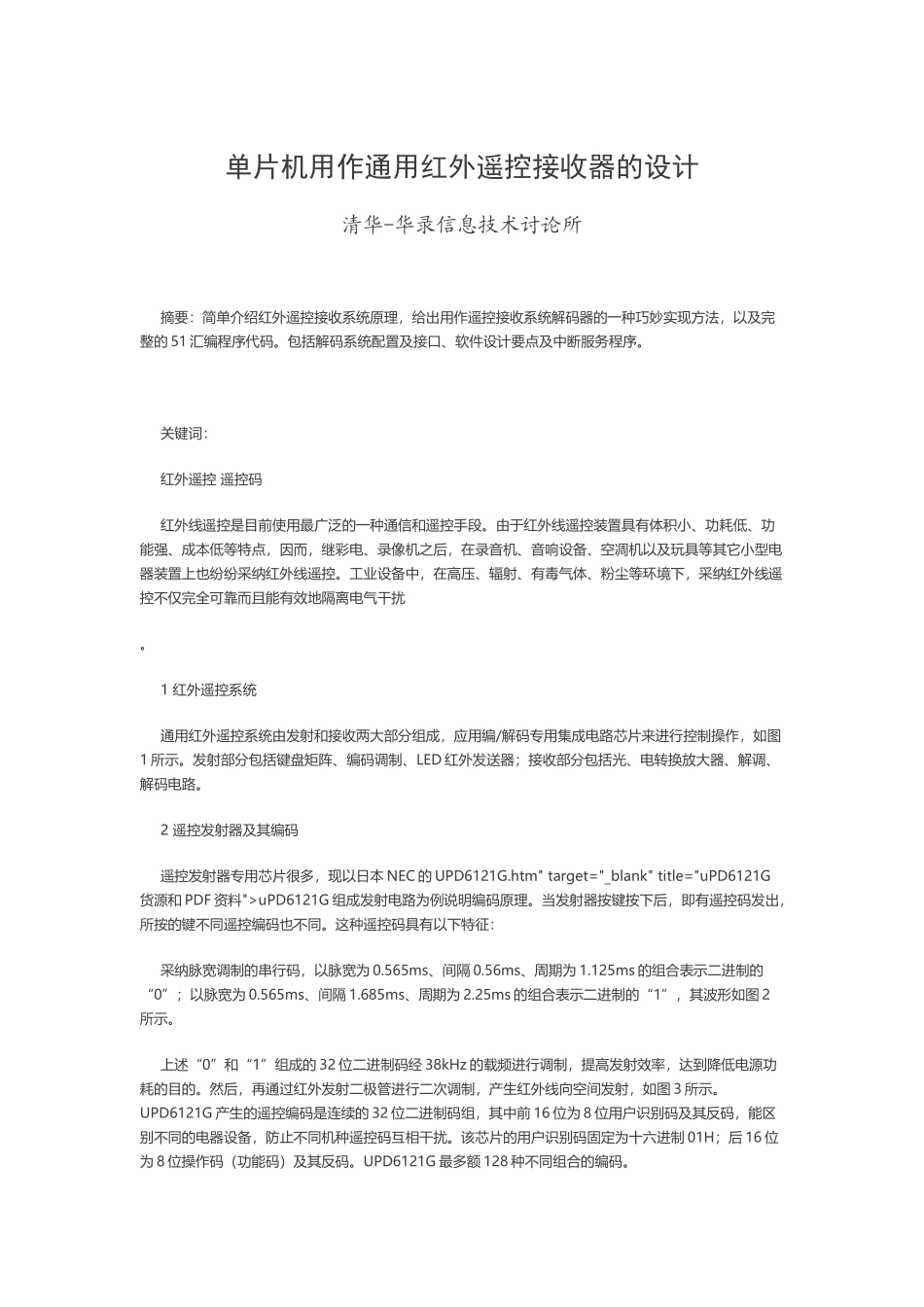

单片机用作通用红外遥控接收器的设计(3页)Good is good, but better carries it.精益求精，善益求善。单片机用作通用红外遥控接收器的设计清华-华录信息技术讨论所 摘要：简单介绍红外遥控接收系统原理，给出用作遥控接收系统解码器的一种巧妙实现方法，以及完整的 51 汇编程序代码。包括解码系统配置及接口、软件设计要点及中断服务程序。 关键词： 红外遥控 遥控码 红外线遥控是目前使用最广泛的一种通信和遥控手段。由于红外线遥控装置具有体积小、功耗低、功能强、成本低等特点，因而，继彩电、录像机之后，在录音机、音响设备、空凋机以及玩具等其它小型电器装置上也纷纷采纳红外线遥控。工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采纳红外线遥控不仅完全可靠而且能有效地隔离电气干扰。 1 红外遥控系统 通用红外遥控系统由发射和接收两大部分组成，应用编/解码专用集成电路芯片来进行控制操作，如图1 所示。发射部分包括键盘矩阵、编码调制、LED 红外发送器；接收部分包括光、电转换放大器、解调、解码电路。 2 遥控发射器及其编码 遥控发射器专用芯片很多，现以日本 NEC 的 UPD6121G.htm" target="_blank" title="uPD6121G货源和 PDF 资料">uPD6121G 组成发射电路为例说明编码原理。当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。这种遥控码具有以下特征： 采纳脉宽调制的串行码，以脉宽为 0.565ms、间隔 0.56ms、周期为 1.125ms 的组合表示二进制的“0”；以脉宽为 0.565ms、间隔 1.685ms、周期为 2.25ms 的组合表示二进制的“1”，其波形如图 2所示。 上述“0”和“1”组成的 32 位二进制码经 38kHz 的载频进行调制，提高发射效率，达到降低电源功耗的目的。然后，再通过红外发射二极管进行二次调制，产生红外线向空间发射，如图 3 所示。UPD6121G 产生的遥控编码是连续的 32 位二进制码组，其中前 16 位为 8 位用户识别码及其反码，能区别不同的电器设备，防止不同机种遥控码互相干扰。该芯片的用户识别码固定为十六进制 01H；后 16 位为 8 位操作码（功能码）及其反码。UPD6121G 最多额 128 种不同组合的编码。 遥控器在按键按下后，周期性地发出同一种 32 位二进制码，周期约为 108ms。一组码本身的持续时间随它包含的二进制“0”和“1”的个数不同而不同，大约在 45～63ms 之间，图 4 为发射波形图。 3 接收器及解码 是公司...
