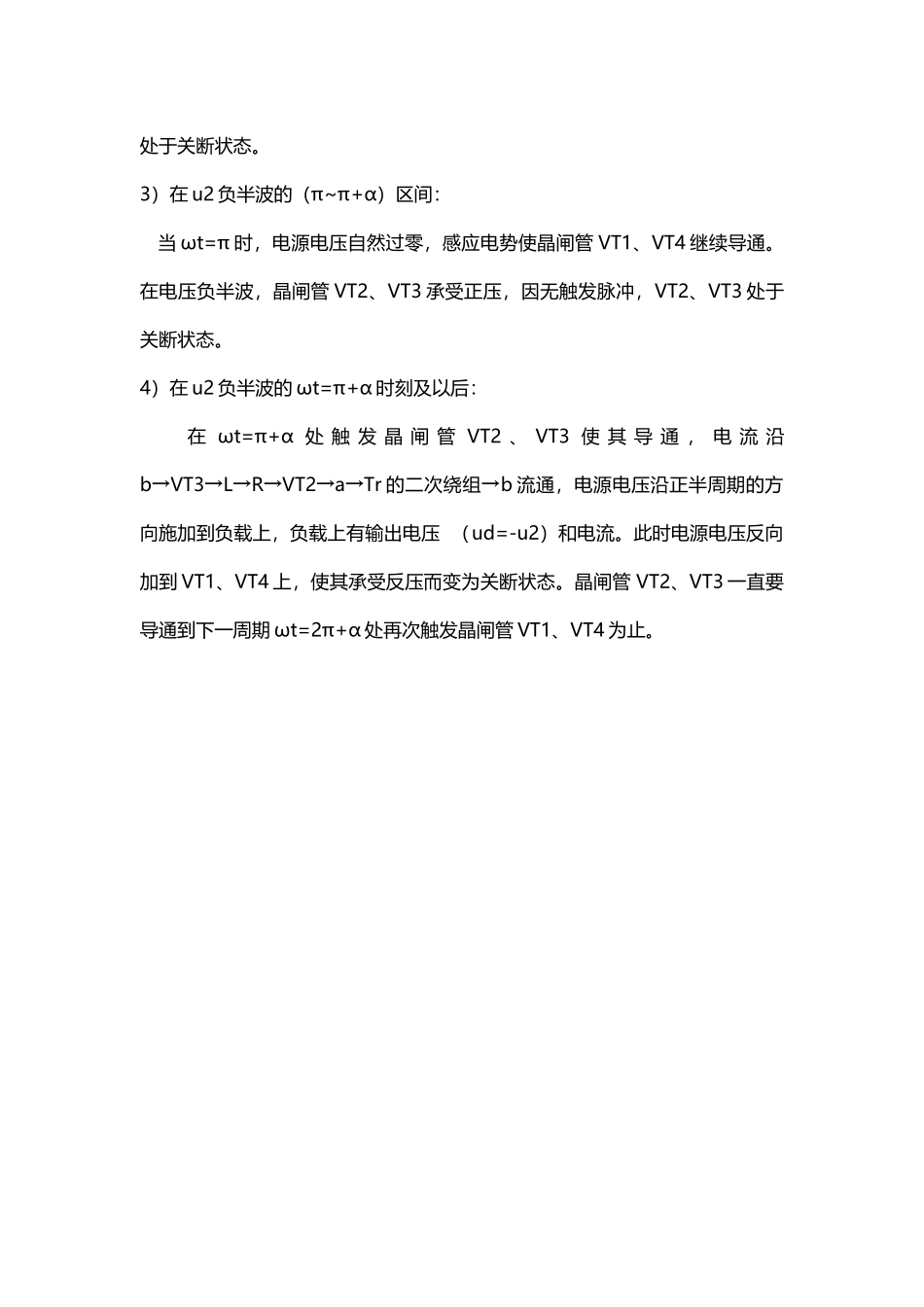

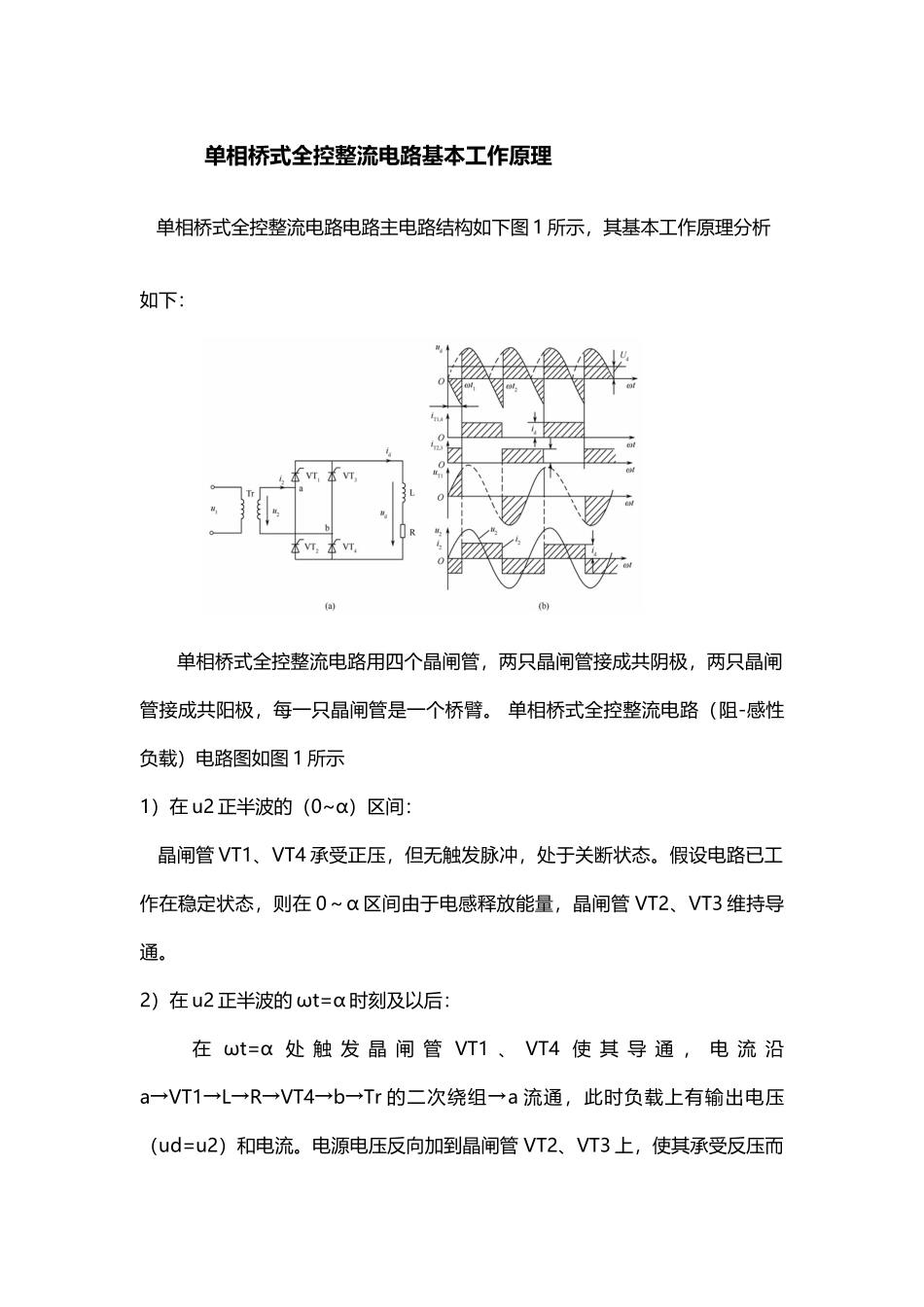

单相桥式全控整流电路基本工作原理(2页)Good is good, but better carries it.精益求精，善益求善。 单相桥式全控整流电路基本工作原理 单相桥式全控整流电路电路主电路结构如下图 1 所示，其基本工作原理分析如下： 单相桥式全控整流电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。 单相桥式全控整流电路（阻-感性负载）电路图如图 1 所示1）在 u2 正半波的（0~α）区间： 晶闸管 VT1、VT4 承受正压，但无触发脉冲，处于关断状态。假设电路已工作在稳定状态，则在 0～α 区间由于电感释放能量，晶闸管 VT2、VT3 维持导通。2）在 u2 正半波的 ωt=α 时刻及以后： 在 ωt=α 处 触 发 晶 闸 管 VT1 、 VT4 使 其 导 通 ， 电 流 沿a→VT1→L→R→VT4→b→Tr 的二次绕组→a 流通，此时负载上有输出电压（ud=u2）和电流。电源电压反向加到晶闸管 VT2、VT3 上，使其承受反压而处于关断状态。3）在 u2 负半波的（π~π+α）区间： 当 ωt=π 时，电源电压自然过零，感应电势使晶闸管 VT1、VT4 继续导通。在电压负半波，晶闸管 VT2、VT3 承受正压，因无触发脉冲，VT2、VT3 处于关断状态。4）在 u2 负半波的 ωt=π+α 时刻及以后： 在 ωt=π+α 处 触 发 晶 闸 管 VT2 、 VT3 使 其 导 通 ， 电 流 沿b→VT3→L→R→VT2→a→Tr 的二次绕组→b 流通，电源电压沿正半周期的方向施加到负载上，负载上有输出电压 （ud=-u2）和电流。此时电源电压反向加到 VT1、VT4 上，使其承受反压而变为关断状态。晶闸管 VT2、VT3 一直要导通到下一周期 ωt=2π+α 处再次触发晶闸管 VT1、VT4 为止。-?（-.*《￥][-/（*，|~||}、;`&—，、《；;
