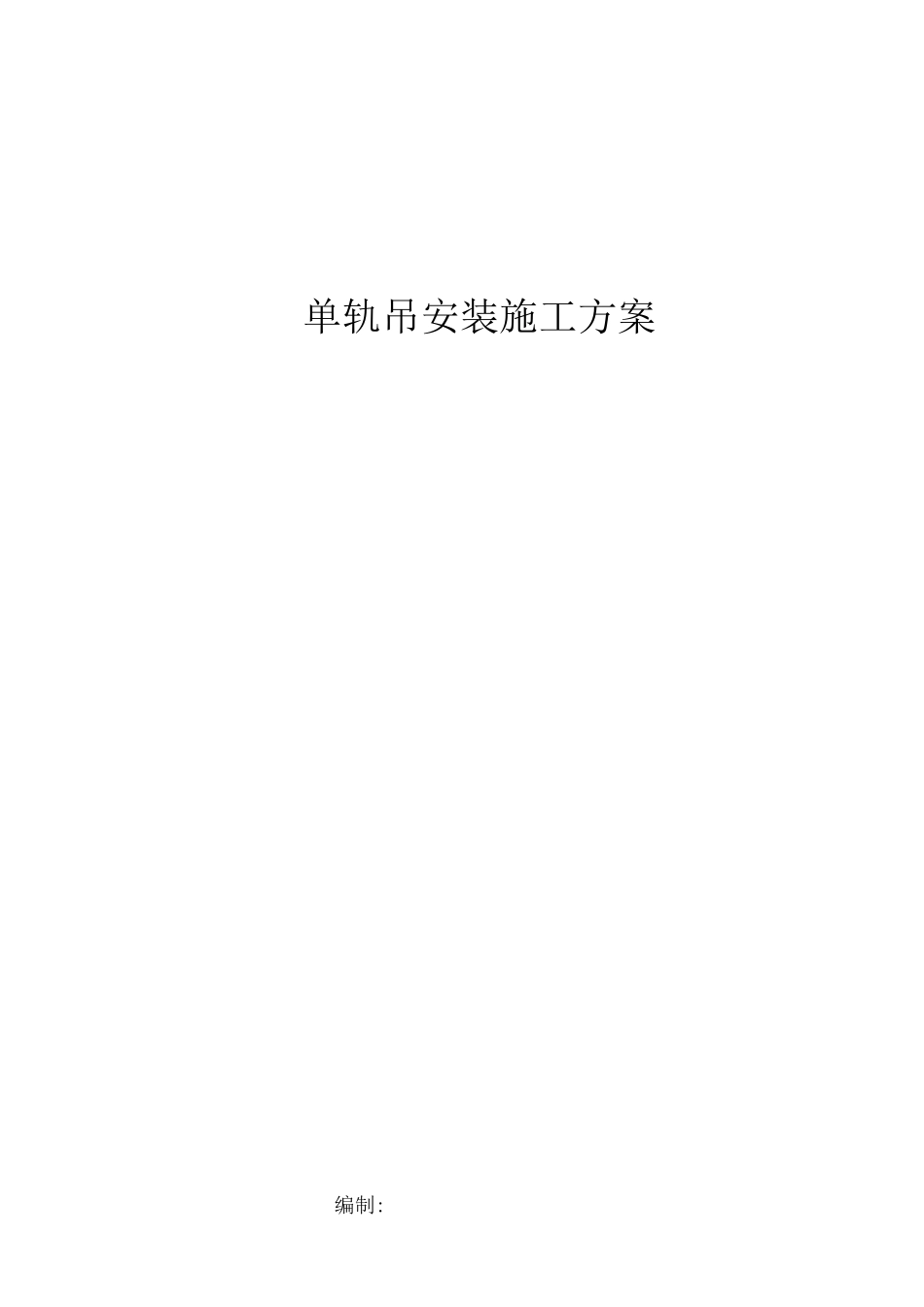

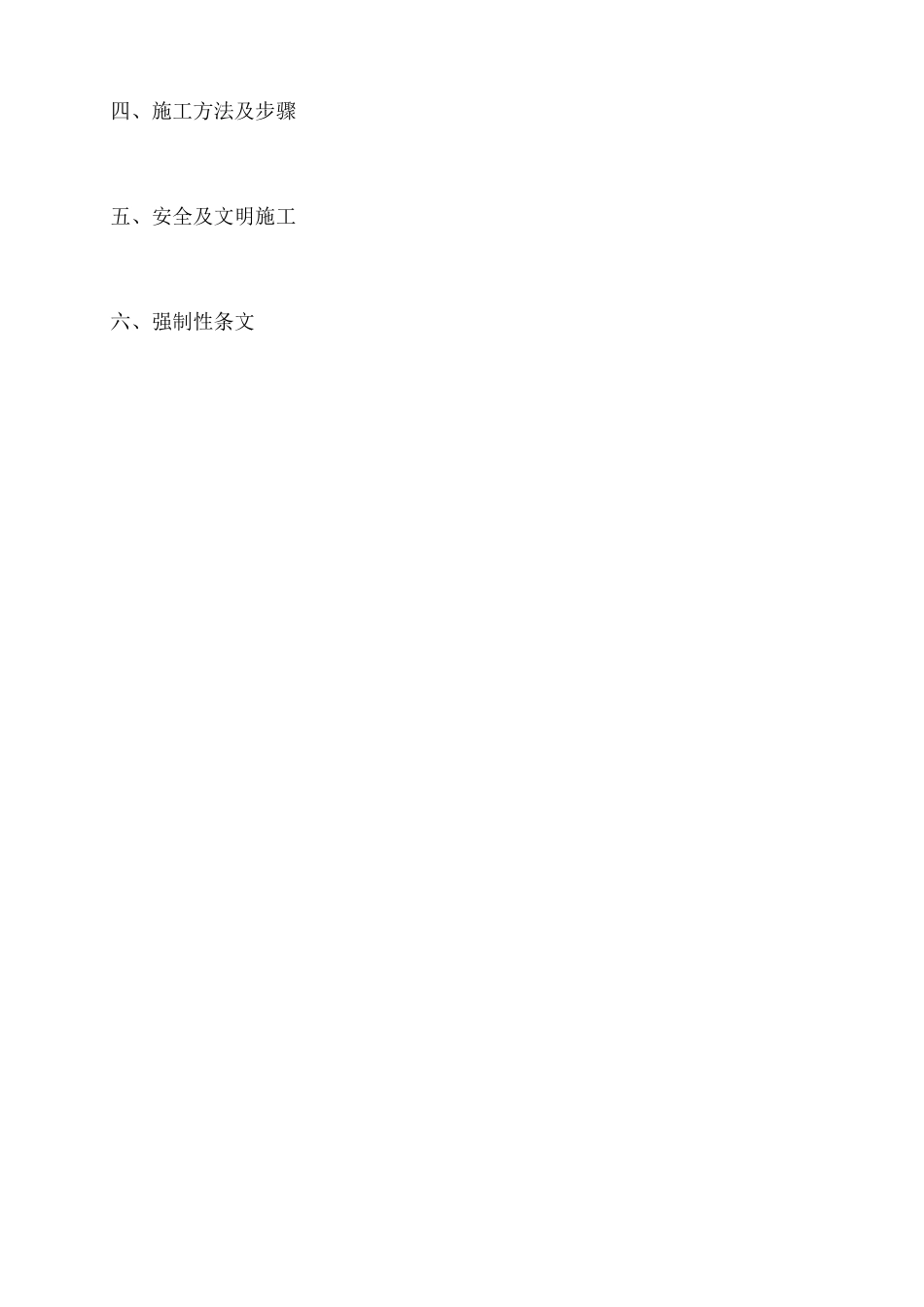

单轨吊安装施工方案编制:审核:批准:一、编制依据二、工程概况三、施工准备四、施工方法及步骤五、安全及文明施工六、强制性条文一、编制依据1、火力发电厂焊接技术规程 DL/T8692、电站钢结构焊接 DL/T6783、施工图纸及技术要求4、工程建设国家标准与工程建设强制性条文二、工程概况本工程为湖北华电西塞山电厂二期 2 X6MW 机组，位于黄石市西塞山区。引风机构架 13m 处单轨吊安装。三、施工准备1、机具准备名称型号/规格单位数量备注手拉葫芦2T个2吊带2T个2焊机台2电锤个1气割套1水准仪AT0 —32个1手锤把22、人员准备名称单位数量备注起重工人1电工人1钳工人1电焊工人2辅工人4安全员人1四、施工方法及步骤1. 制作（所有构件在加工厂进行制作拼装，运至现场进行安装）1.1 钢结构制作首先经行放样、下料和切割，在放样和下料时应根据工艺要求预 留制作和安装时的焊缝收缩余量和加工余量，切割前应将刚才切割区域表面的 铁锈、污渍等清除洁净，切割完成后应清除熔渣和飞溅物。1.2 矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于 0.5mm。切割的零件，需要进行边缘加工时，其刨削量不应小于 2.0mm。1.3 在制孔时，螺栓孔的精确及允许偏差应符合法律规范规定，当螺栓孔的允许偏差 超过法律规范规定时，不得采纳钢块填塞，可采纳于母材材质相匹配的焊条补焊后 重新制孔；在组装前，零部件应经检查合格，连接接触面和沿焊缝边缘每边 30mm —50mm 范围内的铁锈、毛刺、污垢等应清除洁净，板材、型材的拼接， 应在组装前进行；构件的组装应在部件组装、焊接矫正后进行。1.4 在进行焊接时，对其首次采纳的钢材、焊接材料、焊接方法、焊后热处理等 进行焊接工艺评定，并应根据评定报告确定焊接工艺；焊接时，不得使用药皮 脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的焊壳。焊角出现裂纹时， 焊工不得擅自处理，应查明原因，定出修补工艺后方可处理。焊接完毕，焊工 应清理焊缝表面的熔渣及两侧的飞溅物，检查焊缝外观质量，检查合格后方可 进行下道工序。1.5 采纳砂轮打磨处理摩擦面时，打磨方向应与构件受力方向垂直。1.6 钢结构在涂装前应进行除锈，涂装应均匀，无明显起皱、流挂，附着应良好， 在涂装完毕后，应在构件上标注好构件使用部位。2. 安装1.1 由于场地原因，现场不便吊车进行吊装，实行人工转运安装。首先在 13m 处梁面挂好安全绳，由于跨度较大，防止安全绳晃动幅度较大，每隔 5m 利...
