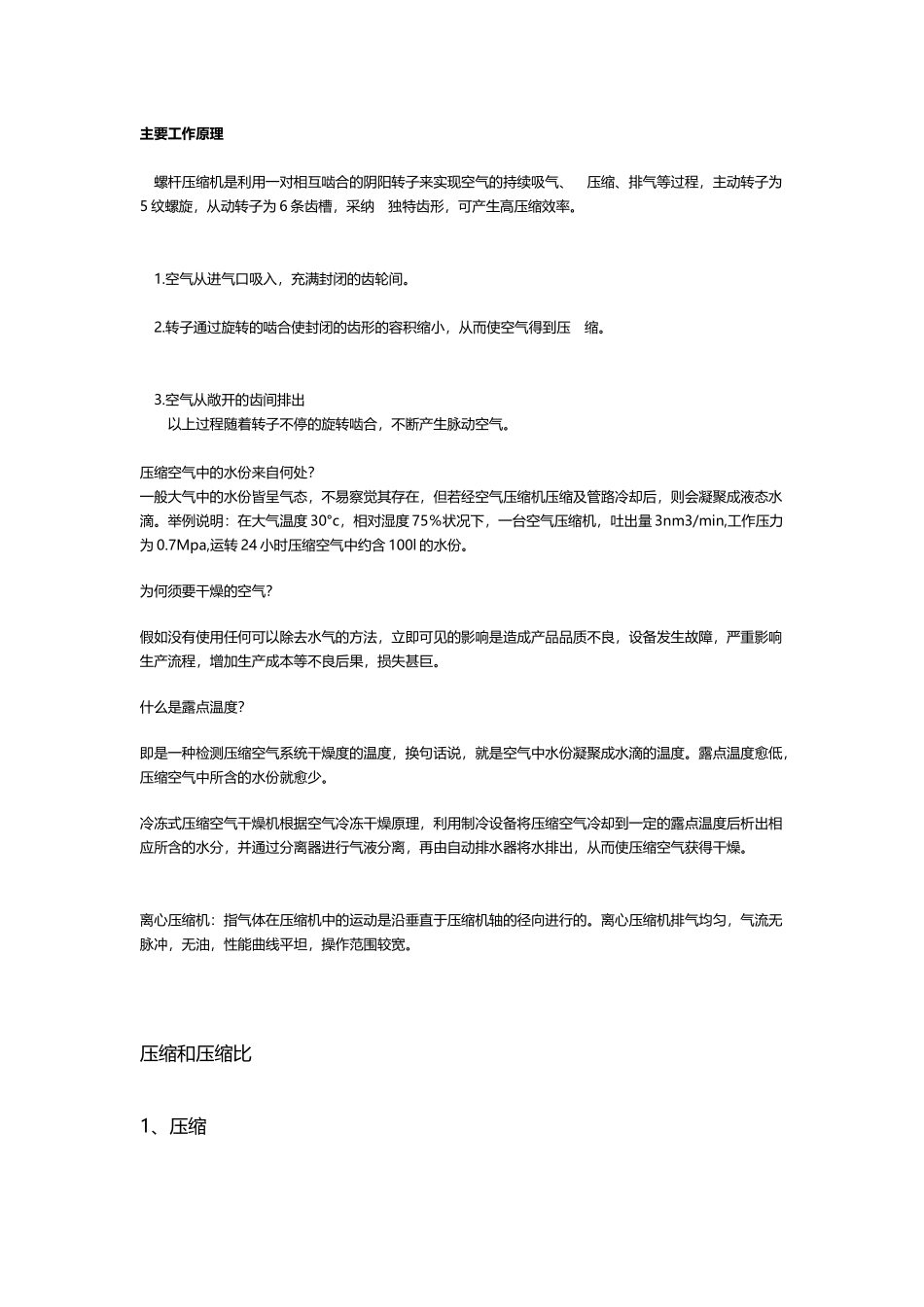

压缩机主要工作原理(23 页)Good is good, but better carries it.精益求精，善益求善。主要工作原理 螺杆压缩机是利用一对相互啮合的阴阳转子来实现空气的持续吸气、 压缩、排气等过程，主动转子为5 纹螺旋，从动转子为 6 条齿槽，采纳 独特齿形，可产生高压缩效率。 1.空气从进气口吸入，充满封闭的齿轮间。 2.转子通过旋转的啮合使封闭的齿形的容积缩小，从而使空气得到压 缩。 3.空气从敞开的齿间排出 以上过程随着转子不停的旋转啮合，不断产生脉动空气。压缩空气中的水份来自何处？一般大气中的水份皆呈气态，不易察觉其存在，但若经空气压缩机压缩及管路冷却后，则会凝聚成液态水滴。举例说明：在大气温度 30°c，相对湿度 75％状况下，一台空气压缩机，吐出量 3nm3/min,工作压力为 0.7Mpa,运转 24 小时压缩空气中约含 100l 的水份。 为何须要干燥的空气？假如没有使用任何可以除去水气的方法，立即可见的影响是造成产品品质不良，设备发生故障，严重影响生产流程，增加生产成本等不良后果，损失甚巨。什么是露点温度？即是一种检测压缩空气系统干燥度的温度，换句话说，就是空气中水份凝聚成水滴的温度。露点温度愈低，压缩空气中所含的水份就愈少。冷冻式压缩空气干燥机根据空气冷冻干燥原理，利用制冷设备将压缩空气冷却到一定的露点温度后析出相应所含的水分，并通过分离器进行气液分离，再由自动排水器将水排出，从而使压缩空气获得干燥。离心压缩机：指气体在压缩机中的运动是沿垂直于压缩机轴的径向进行的。离心压缩机排气均匀，气流无脉冲，无油，性能曲线平坦，操作范围较宽。压缩和压缩比1、压缩绝热压缩是一种在压缩过程中气体热量不产生明显传入或传出的压缩过程。在一个完全隔热的气缸内上述过程可成为现实。等温压缩是一种在压缩过程中气体保持温度不变的压缩过程。2、压缩比：（R）压缩比是指压缩机排气和进气的绝对压力之比。例：在海平面时进气绝对压力为 0.1 MPa ，排气压力为绝对压力 0. 8MPa。则压缩比： P2 0.8R=--------- =--------- =8 P1 0.1多级压缩的优点： （1）、节约压缩功； （2）、降低排气温度； （3）、提高容积系数； （4）、对活塞压缩机来说，降低气体对活塞的推力。 压缩介质为什么要用空气来作压缩介质？因为空气是可压缩、清楚透明的，并且输送方便（不凝聚）、无害性、安全、取之不尽。惰性气体是一种对环境不起化学作用的气体，标准压缩机能一样压缩惰...
