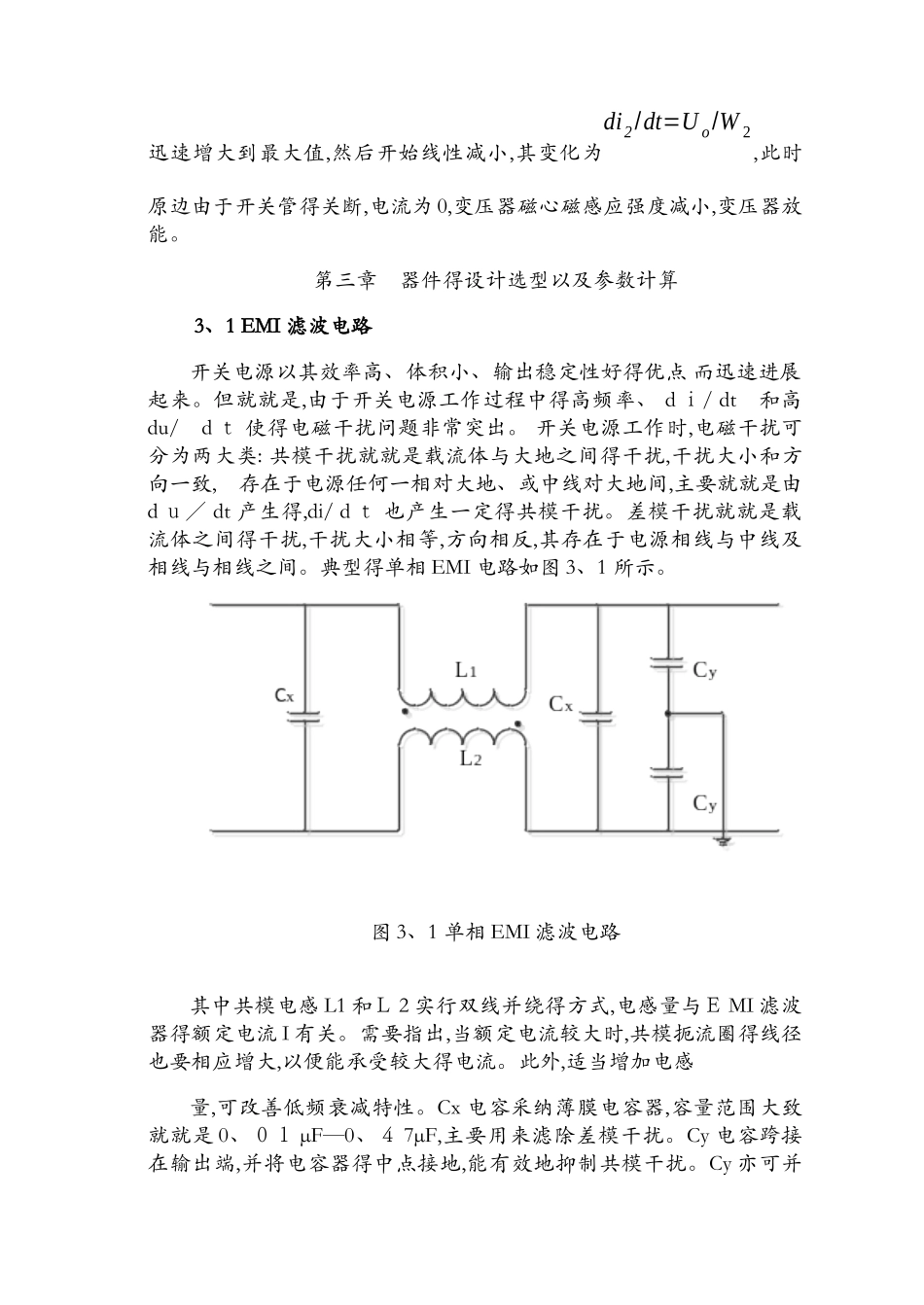

第一章 设计得基本要求题目:反激型开关电源电路设计(1)注意事项:① 学生也可以选择规定题目方向外得其她开关电源电路设计。② 通过图书馆和Ｉ ntern ｅ t 广泛检索和阅读自己要设计得题目方向得文献资料,确定适应自己得课程设计方案。首先要明确自己课程设计得设计内容。(2)主要技术数据1、沟通输入电压 AC2 ２０ V,波动±５ 0%;2、直流输出电压５Ｖ和１ 2V;3、输出电流１、5A 和２ 00mA;4、输出纹波电压≤0、2V;５、输入电压在±50%范围之间变化时,输出电压误差≤0、０ 3V(3)设计内容:１、开关电源主电路得设计和参数选择２、Ｉ GBT 电流、电压额定得选择3、开关电源驱动电路得设计４、开关变压器设计5、画出完整得主电路原理图和控制电路原理图６、电路仿真分析和仿真结果第二章 主电路得原理2、１ 总体方案得确定输入—Ｅ M Ｉ滤波—整流(也就一般得 AC/ＤＣ类似全桥整流模块)—DC／DC 模块(全桥式Ｄ C—AC—高频变压器—高频滤波器—DＣ)—输出。系统可以划分为变压器部分、整流滤波部分和 DC-DC 变EMI滤 波 电 路整 流 滤 波 电路辅助 电路反 馈 电路高 频 变 换 器输 出整 流滤 波控 制 电 路LN+4-16GND换部分,以及负载部分,其中整流滤波和 DC—DC 变换器构成开关稳压电源。整流电路就就是直流稳压电路电源得组成部分。整流电路输出波形中含有较多得纹波成分,所以通常在整流电路后接滤波电路以滤去整流输出电压得纹波。直流/直流转换电路,就就是整个开关稳压电源得核心部分。开关稳压电源得基本原理框图如图 2、１所示。图２、1 开关稳压电源基本原理框图2、2 反激型电路原理反激型电路存在电流连续和电流断续两种工作模式,值得注意得就就是,反激型电路工作于电流连续模式时,其变压器磁芯得利用率会显著下降,因此实际使用中,通常避开该电路工作于电流连续模式。其电路原理图如图２、2 所示。图 2、2 反激型电路原理图工作过程:当 S 导通时,电源电流流过变压器原边,i1增加,其变化为di1/dt=Us/W 1,而副边由于二极管 VD 得作用,i2为０,变压器磁心磁感应强度增加,变压器储能;当 S 关断时,原边电流迅速降为 0,副边电流i2在反激作用下迅速增大到最大值,然后开始线性减小,其变化为di2/dt=U o/W 2,此时原边由于开关管得关断,电流为 0,变压器磁心磁感应强度减小,变压器放能。第三章 器件得设计选型以及参数计算 3、1 EMI 滤波电路开关电源以其效率高、体积小、输出稳定性好得优...
