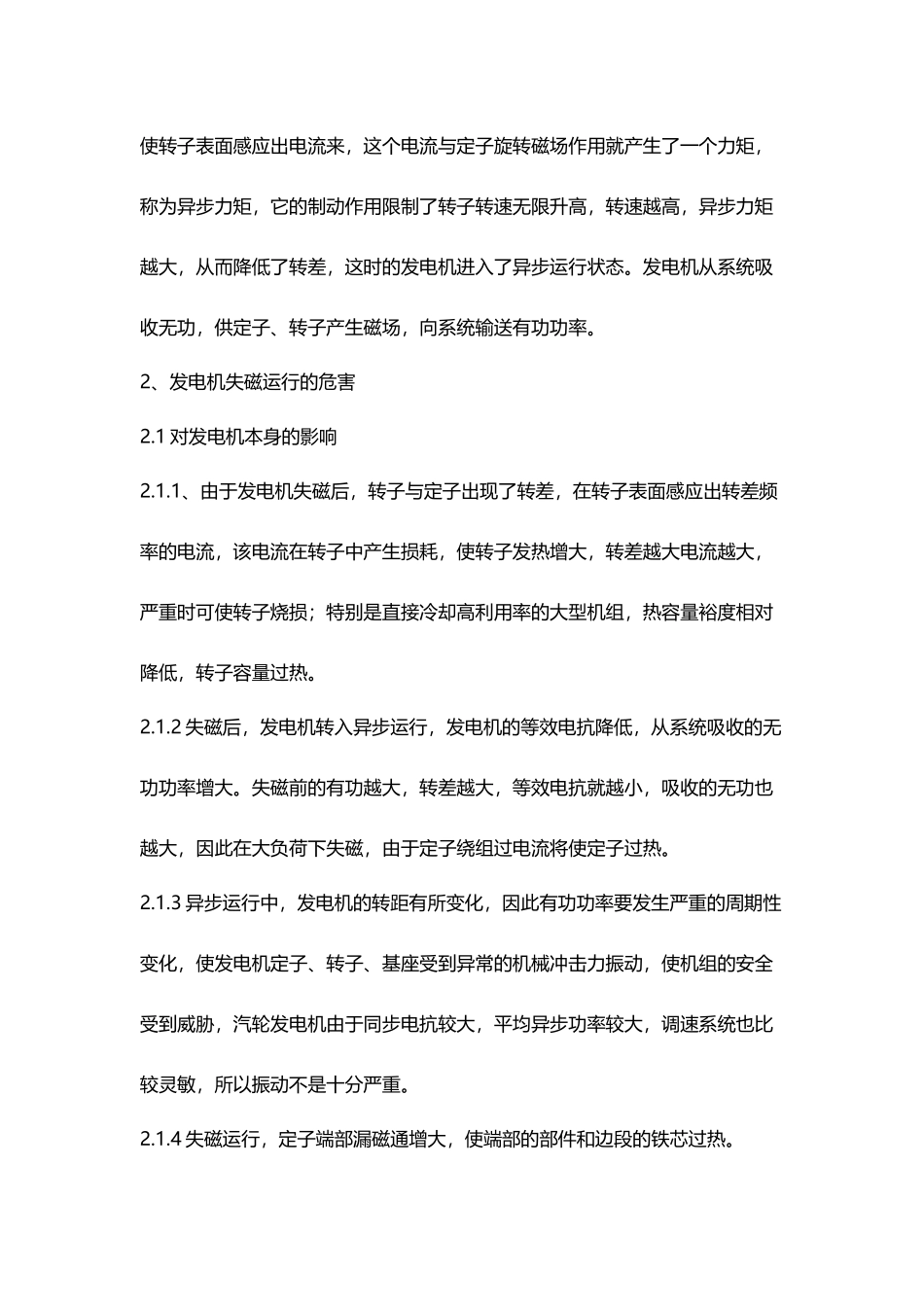

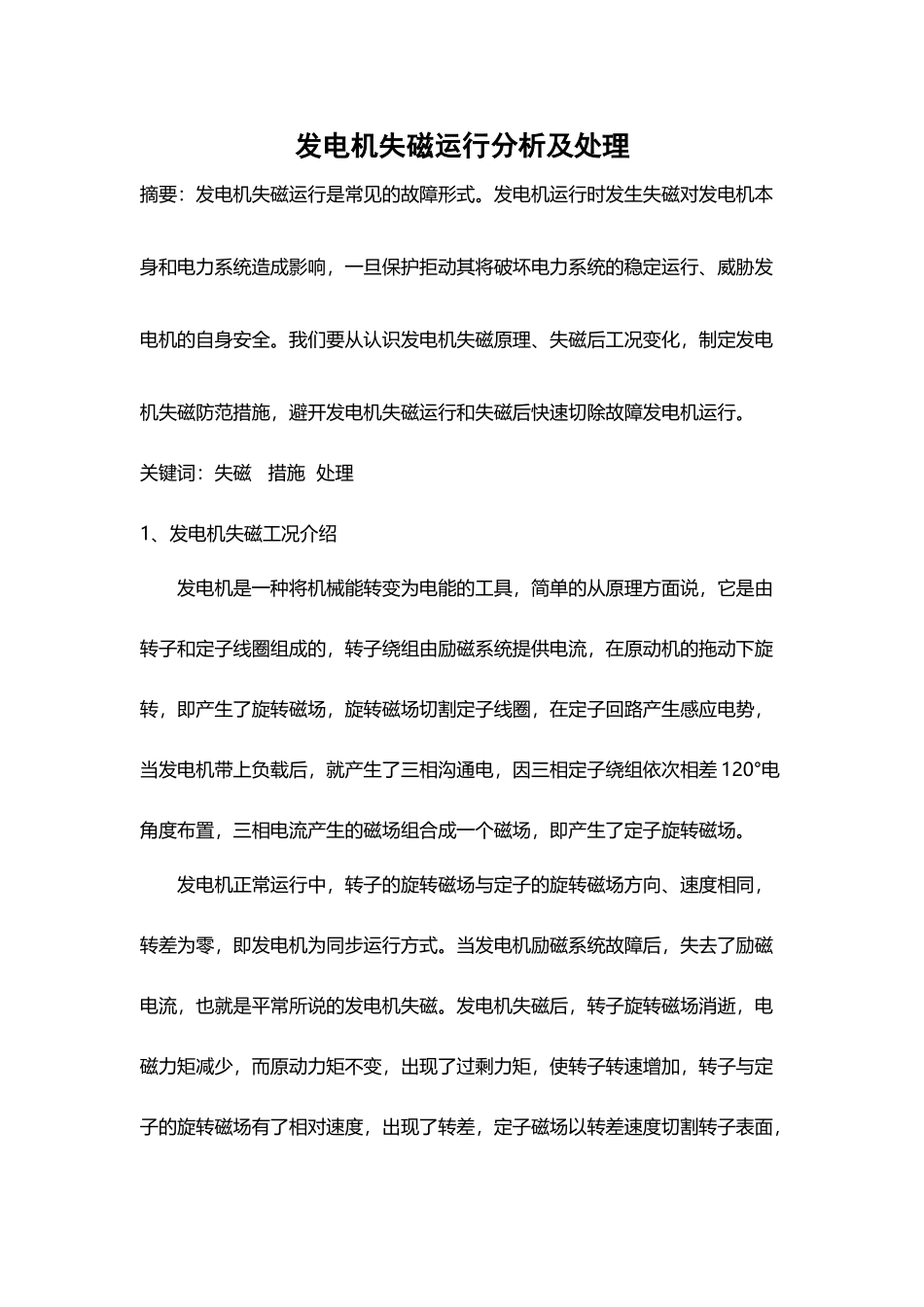

发电机失磁运行分析及处理(5 页)Good is good, but better carries it.精益求精，善益求善。发电机失磁运行分析及处理摘要：发电机失磁运行是常见的故障形式。发电机运行时发生失磁对发电机本身和电力系统造成影响，一旦保护拒动其将破坏电力系统的稳定运行、威胁发电机的自身安全。我们要从认识发电机失磁原理、失磁后工况变化，制定发电机失磁防范措施，避开发电机失磁运行和失磁后快速切除故障发电机运行。 关键词：失磁 措施 处理1、发电机失磁工况介绍发电机是一种将机械能转变为电能的工具，简单的从原理方面说，它是由转子和定子线圈组成的，转子绕组由励磁系统提供电流，在原动机的拖动下旋转，即产生了旋转磁场，旋转磁场切割定子线圈，在定子回路产生感应电势，当发电机带上负载后，就产生了三相沟通电，因三相定子绕组依次相差 120°电角度布置，三相电流产生的磁场组合成一个磁场，即产生了定子旋转磁场。发电机正常运行中，转子的旋转磁场与定子的旋转磁场方向、速度相同，转差为零，即发电机为同步运行方式。当发电机励磁系统故障后，失去了励磁电流，也就是平常所说的发电机失磁。发电机失磁后，转子旋转磁场消逝，电磁力矩减少，而原动力矩不变，出现了过剩力矩，使转子转速增加，转子与定子的旋转磁场有了相对速度，出现了转差，定子磁场以转差速度切割转子表面，使转子表面感应出电流来，这个电流与定子旋转磁场作用就产生了一个力矩，称为异步力矩，它的制动作用限制了转子转速无限升高，转速越高，异步力矩越大，从而降低了转差，这时的发电机进入了异步运行状态。发电机从系统吸收无功，供定子、转子产生磁场，向系统输送有功功率。2、发电机失磁运行的危害2.1 对发电机本身的影响2.1.1、由于发电机失磁后，转子与定子出现了转差，在转子表面感应出转差频率的电流，该电流在转子中产生损耗，使转子发热增大，转差越大电流越大，严重时可使转子烧损；特别是直接冷却高利用率的大型机组，热容量裕度相对降低，转子容量过热。2.1.2 失磁后，发电机转入异步运行，发电机的等效电抗降低，从系统吸收的无功功率增大。失磁前的有功越大，转差越大，等效电抗就越小，吸收的无功也越大，因此在大负荷下失磁，由于定子绕组过电流将使定子过热。2.1.3 异步运行中，发电机的转距有所变化，因此有功功率要发生严重的周期性变化，使发电机定子、转子、基座受到异常的机械冲击力振动，使机组的安全受到威胁，汽轮发电机由于同...
