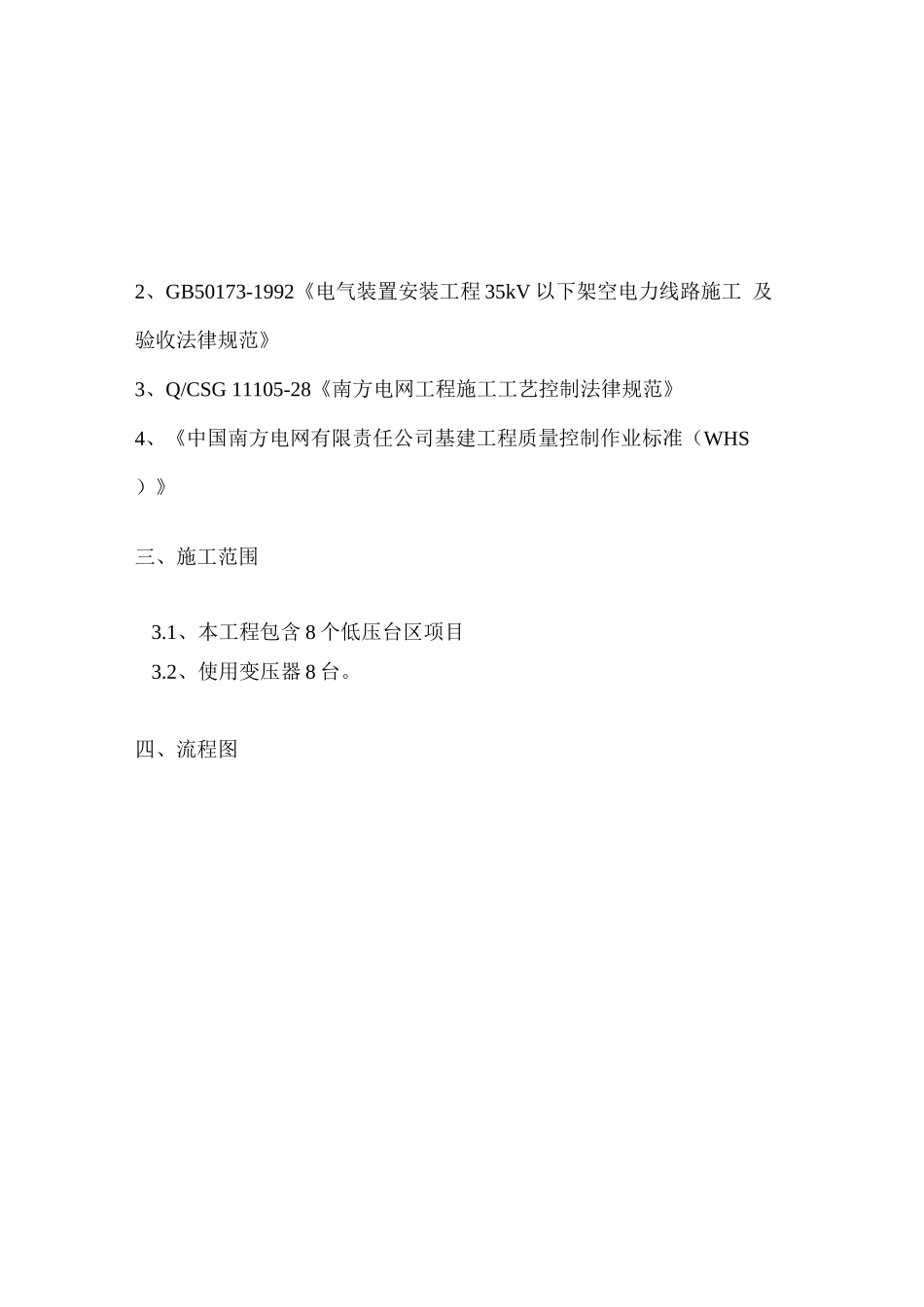

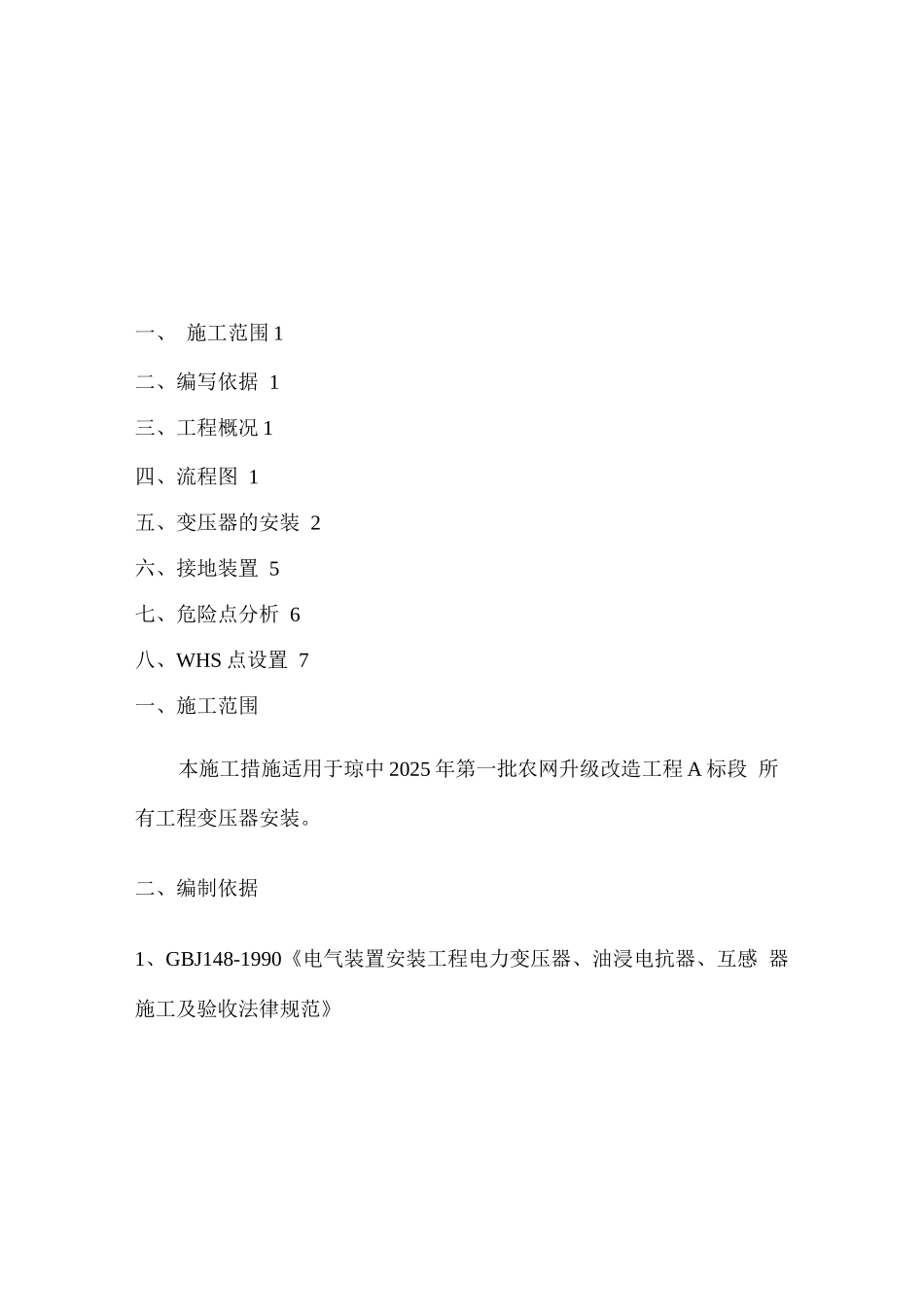

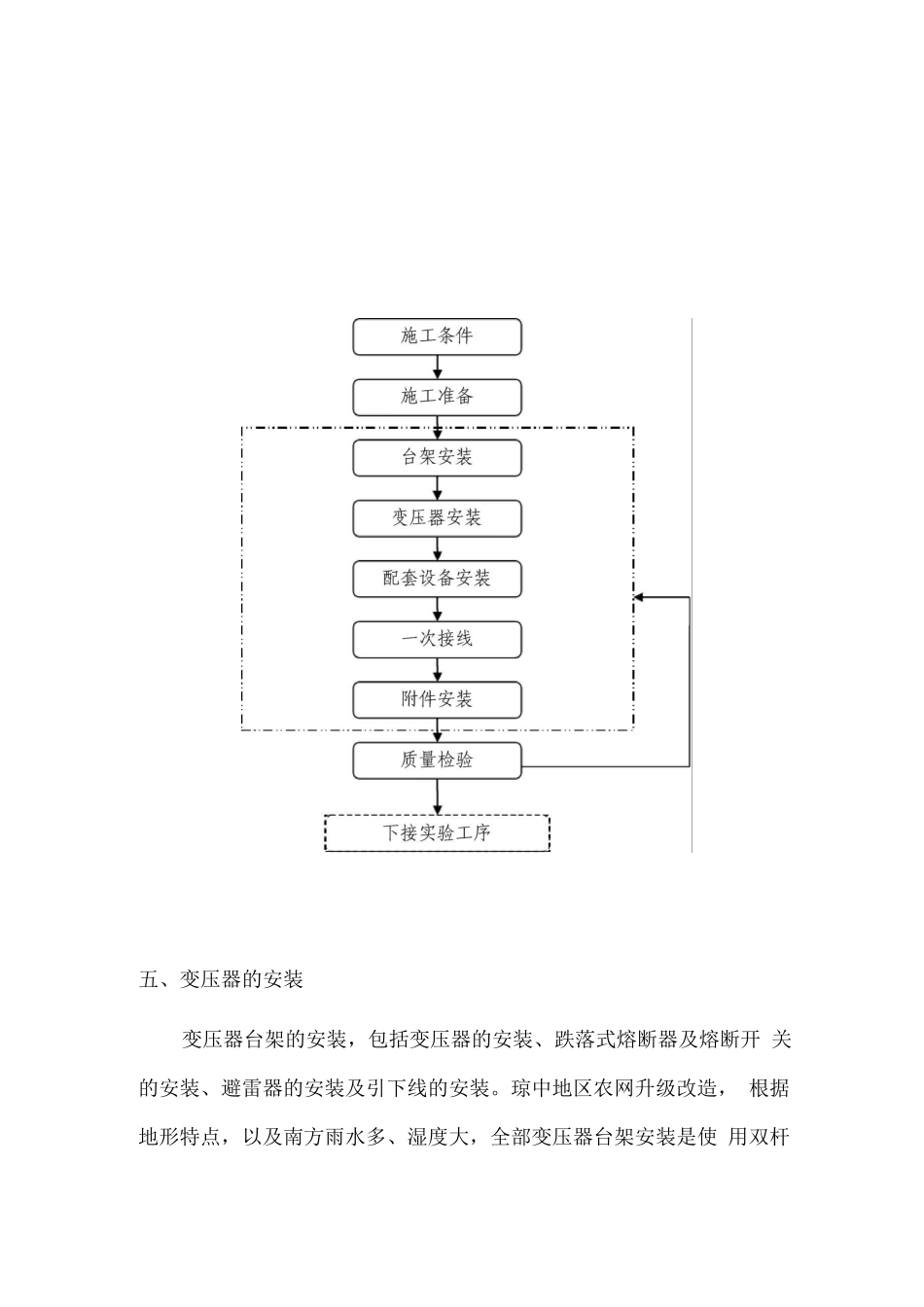

一、 施工范围 1二、编写依据 1三、工程概况 1四、流程图 1五、变压器的安装 2六、接地装置 5七、危险点分析 6八、WHS 点设置 7一、施工范围本施工措施适用于琼中 2025 年第一批农网升级改造工程 A 标段 所有工程变压器安装。二、编制依据1、GBJ148-1990《电气装置安装工程电力变压器、油浸电抗器、互感 器施工及验收法律规范》2、GB50173-1992《电气装置安装工程 35kV 以下架空电力线路施工 及验收法律规范》3、Q/CSG 11105-28《南方电网工程施工工艺控制法律规范》4、《中国南方电网有限责任公司基建工程质量控制作业标准（WHS ）》三、施工范围3.1、本工程包含 8 个低压台区项目3.2、使用变压器 8 台。四、流程图五、变压器的安装变压器台架的安装，包括变压器的安装、跌落式熔断器及熔断开 关的安装、避雷器的安装及引下线的安装。琼中地区农网升级改造， 根据地形特点，以及南方雨水多、湿度大，全部变压器台架安装是使 用双杆柱上式，主杆 190 x120 杆配副杆 150 x1 杆，或两根主杆 150 x1 杆；两杆之间不得跨越公路、人行道、水田、水沟等，两 杆根开为 1.8m，便于今后维修作业。5.1 变压器的安装配电变压器采纳柱上式安装，台架用两条槽钢固定于两电杆上， 台架距地面高度要求达到 2. 7 山，台架的水平倾斜不大于 1 /1, 配电变压器安装 在两槽钢中，底部放置两根枕木，以防止配电变压 器滑脱及槽钢与变压器产生振动。在变压器油箱顶部用直径不小于 25znrn2 的钢绞线与两杆缠绕一圈，缠绕方法为扭麻花的形式，再用 花兰螺丝抽紧；变压器高压柱头加装防蛙罩，低压柱头出线用铜铝设 备线夹与低压绝缘导线联接，并采纳热收缩绝缘套管对裸露的导线部 分进行绝缘处理；在槽钢处悬挂禁止攀登、高压危险”警告牌，在变 压器油箱处悬挂某某村农网台变”牌。5. 2 跌落式熔断器、熔断开关的安装变压器的高、低侧引出线应分别装设熔断器，以保护配电变压器 及方便于投切变压器。高压侧安装跌落式熔断器，熔断器的底部对地 面的垂直高度不低于 4.5m ,各相熔断器的水平距离不应小于 0.5m , 为了便于操作和熔丝熔断后熔丝管能顺利跌落下来，跌落式熔断器的 轴线应与地面垂直线成 15。〜30—倾角。低压侧熔断开关的底部对 地面的垂直高度不低于 3. 5m,各相熔断刀片的水平距离不小于0. 2m ,熔断刀片的轴线应与地面垂直线成 10o〜l5o 倾角，方便于 操作。跌落式熔断器熔丝按应能...
