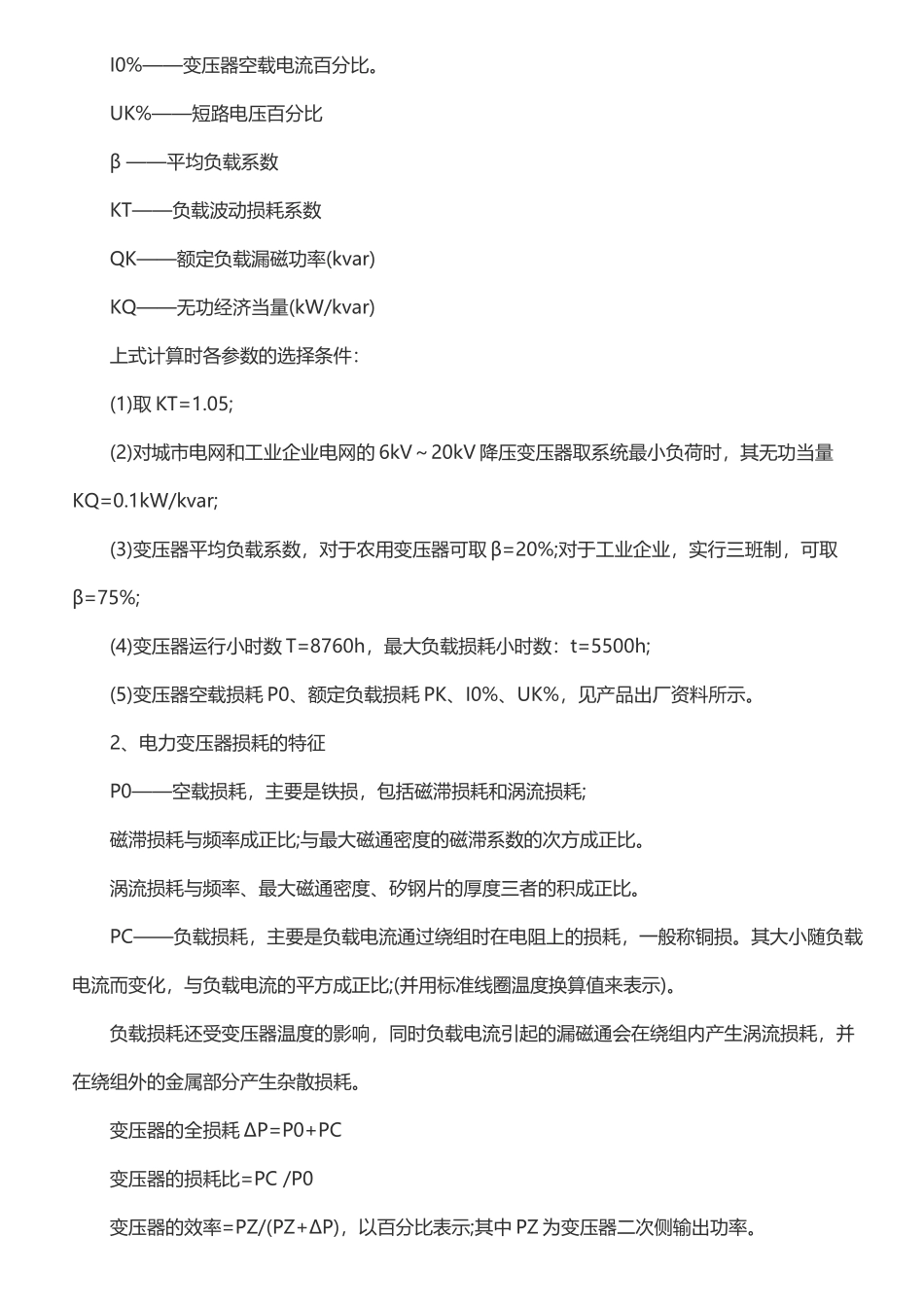

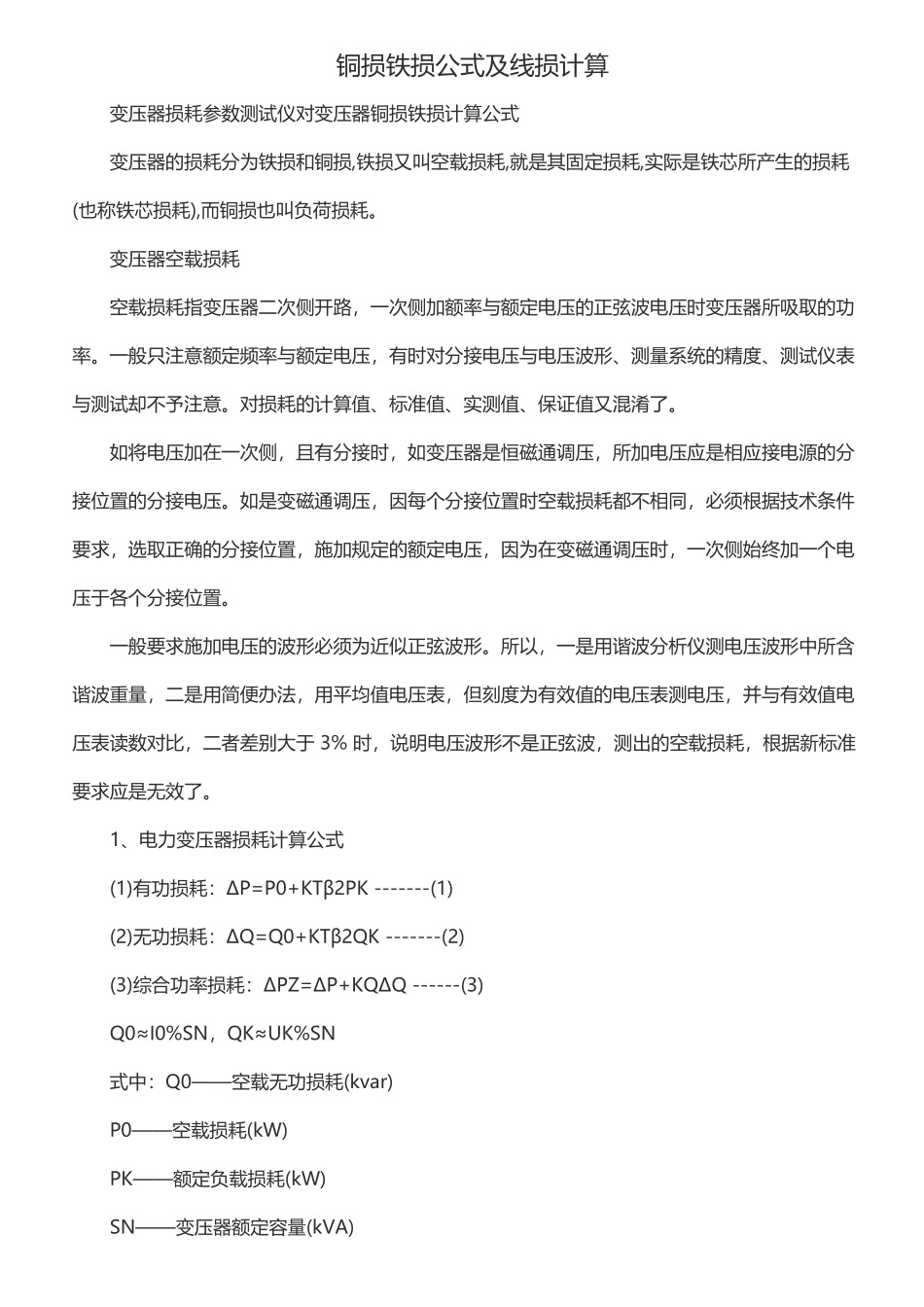

变压器铜损铁损计算公式及线损(4 页)Good is good, but better carries it.精益求精，善益求善。铜损铁损公式及线损计算 变压器损耗参数测试仪对变压器铜损铁损计算公式 变压器的损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实际是铁芯所产生的损耗(也称铁芯损耗),而铜损也叫负荷损耗。 变压器空载损耗 空载损耗指变压器二次侧开路，一次侧加额率与额定电压的正弦波电压时变压器所吸取的功率。一般只注意额定频率与额定电压，有时对分接电压与电压波形、测量系统的精度、测试仪表与测试却不予注意。对损耗的计算值、标准值、实测值、保证值又混淆了。 如将电压加在一次侧，且有分接时，如变压器是恒磁通调压，所加电压应是相应接电源的分接位置的分接电压。如是变磁通调压，因每个分接位置时空载损耗都不相同，必须根据技术条件要求，选取正确的分接位置，施加规定的额定电压，因为在变磁通调压时，一次侧始终加一个电压于各个分接位置。 一般要求施加电压的波形必须为近似正弦波形。所以，一是用谐波分析仪测电压波形中所含谐波重量，二是用简便办法，用平均值电压表，但刻度为有效值的电压表测电压，并与有效值电压表读数对比，二者差别大于 3% 时，说明电压波形不是正弦波，测出的空载损耗，根据新标准要求应是无效了。 1、电力变压器损耗计算公式 (1)有功损耗：ΔP=P0+KTβ2PK -------(1) (2)无功损耗：ΔQ=Q0+KTβ2QK -------(2) (3)综合功率损耗：ΔPZ=ΔP+KQΔQ ------(3) Q0≈I0%SN，QK≈UK%SN 式中：Q0——空载无功损耗(kvar) P0——空载损耗(kW) PK——额定负载损耗(kW) SN——变压器额定容量(kVA) I0%——变压器空载电流百分比。 UK%——短路电压百分比 β ——平均负载系数 KT——负载波动损耗系数 QK——额定负载漏磁功率(kvar) KQ——无功经济当量(kW/kvar) 上式计算时各参数的选择条件： (1)取 KT=1.05; (2)对城市电网和工业企业电网的 6kV～20kV 降压变压器取系统最小负荷时，其无功当量KQ=0.1kW/kvar; (3)变压器平均负载系数，对于农用变压器可取 β=20%;对于工业企业，实行三班制，可取β=75%; (4)变压器运行小时数 T=8760h，最大负载损耗小时数：t=5500h; (5)变压器空载损耗 P0、额定负载损耗 PK、I0%、UK%，见产品出厂资料所示。 2、电力变压器损耗的特征 P0——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗; 磁滞损耗与频率成正比;与最大磁通密度的磁滞系数的...
