变速器设计外文翻译VIP专享

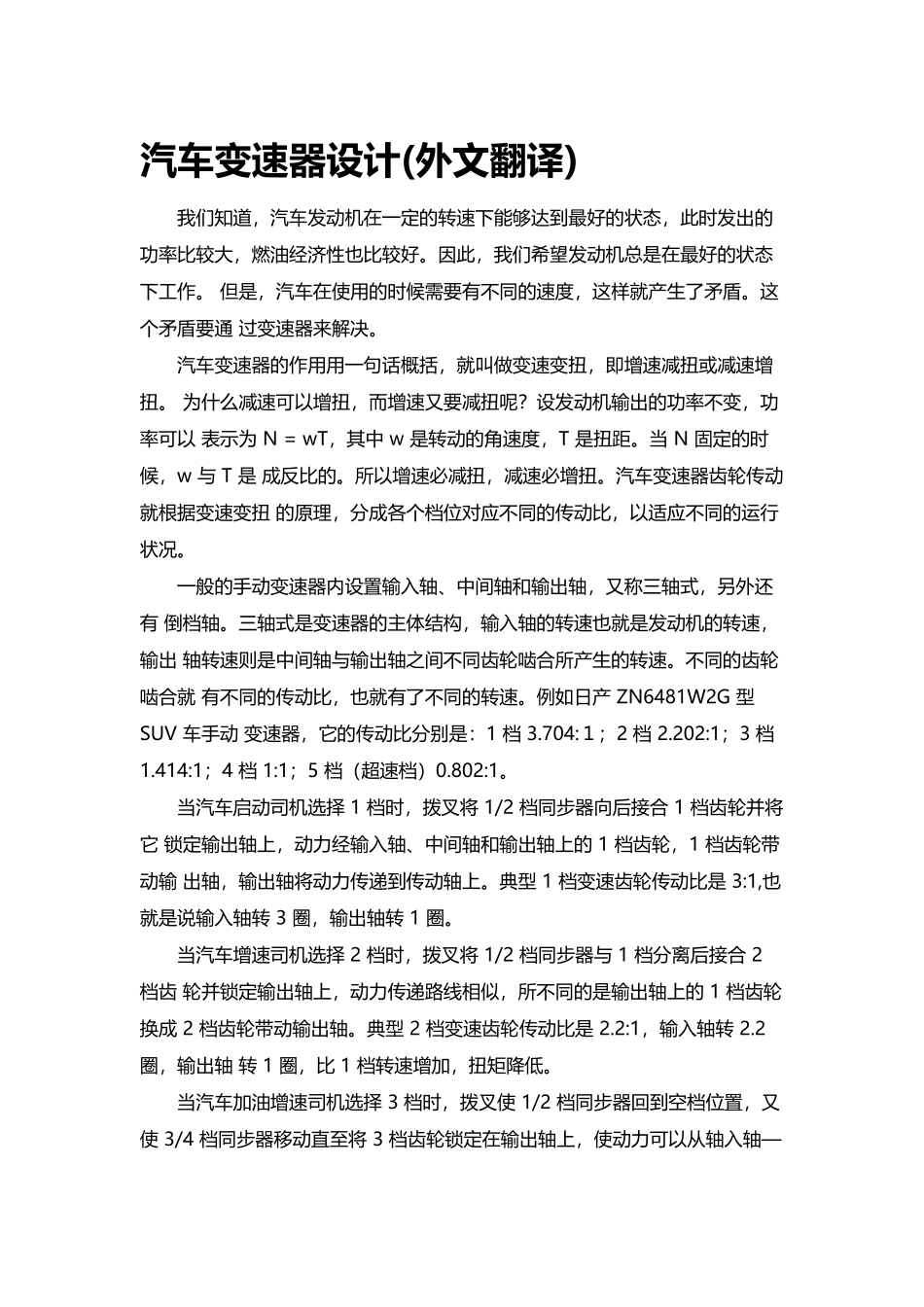

变速器设计外文翻译(10 页)Good is good, but better carries it.精益求精，善益求善。汽车变速器设计(外文翻译)我们知道，汽车发动机在一定的转速下能够达到最好的状态，此时发出的功率比较大，燃油经济性也比较好。因此，我们希望发动机总是在最好的状态下工作。 但是，汽车在使用的时候需要有不同的速度，这样就产生了矛盾。这个矛盾要通 过变速器来解决。汽车变速器的作用用一句话概括，就叫做变速变扭，即增速减扭或减速增扭。 为什么减速可以增扭，而增速又要减扭呢？设发动机输出的功率不变，功率可以 表示为 N = wT，其中 w 是转动的角速度，T 是扭距。当 N 固定的时候，w 与 T 是 成反比的。所以增速必减扭，减速必增扭。汽车变速器齿轮传动就根据变速变扭 的原理，分成各个档位对应不同的传动比，以适应不同的运行状况。一般的手动变速器内设置输入轴、中间轴和输出轴，又称三轴式，另外还有 倒档轴。三轴式是变速器的主体结构，输入轴的转速也就是发动机的转速，输出 轴转速则是中间轴与输出轴之间不同齿轮啮合所产生的转速。不同的齿轮啮合就 有不同的传动比，也就有了不同的转速。例如日产 ZN6481W2G 型 SUV 车手动 变速器，它的传动比分别是：1 档 3.704:１；2 档 2.202:1；3 档 1.414:1；4 档 1:1；5 档（超速档）0.802:1。 当汽车启动司机选择 1 档时，拨叉将 1/2 档同步器向后接合 1 档齿轮并将它 锁定输出轴上，动力经输入轴、中间轴和输出轴上的 1 档齿轮，1 档齿轮带动输 出轴，输出轴将动力传递到传动轴上。典型 1 档变速齿轮传动比是 3:1,也就是说输入轴转 3 圈，输出轴转 1 圈。 当汽车增速司机选择 2 档时，拨叉将 1/2 档同步器与 1 档分离后接合 2 档齿 轮并锁定输出轴上，动力传递路线相似，所不同的是输出轴上的 1 档齿轮换成 2 档齿轮带动输出轴。典型 2 档变速齿轮传动比是 2.2:1，输入轴转 2.2 圈，输出轴 转 1 圈，比 1 档转速增加，扭矩降低。当汽车加油增速司机选择 3 档时，拨叉使 1/2 档同步器回到空档位置，又使 3/4 档同步器移动直至将 3 档齿轮锁定在输出轴上，使动力可以从轴入轴—中间 轴—输出轴上的 3 档变速齿轮，通过 3 档变速齿轮带动输出轴。典型 3 档传动比 是 1.7:1，输入轴转 1.7 圈，输出轴转 1 圈，是进一步的增速。 当汽车加油增速司机选择 4 档时，拨叉将 3/4 档同步器脱离...
