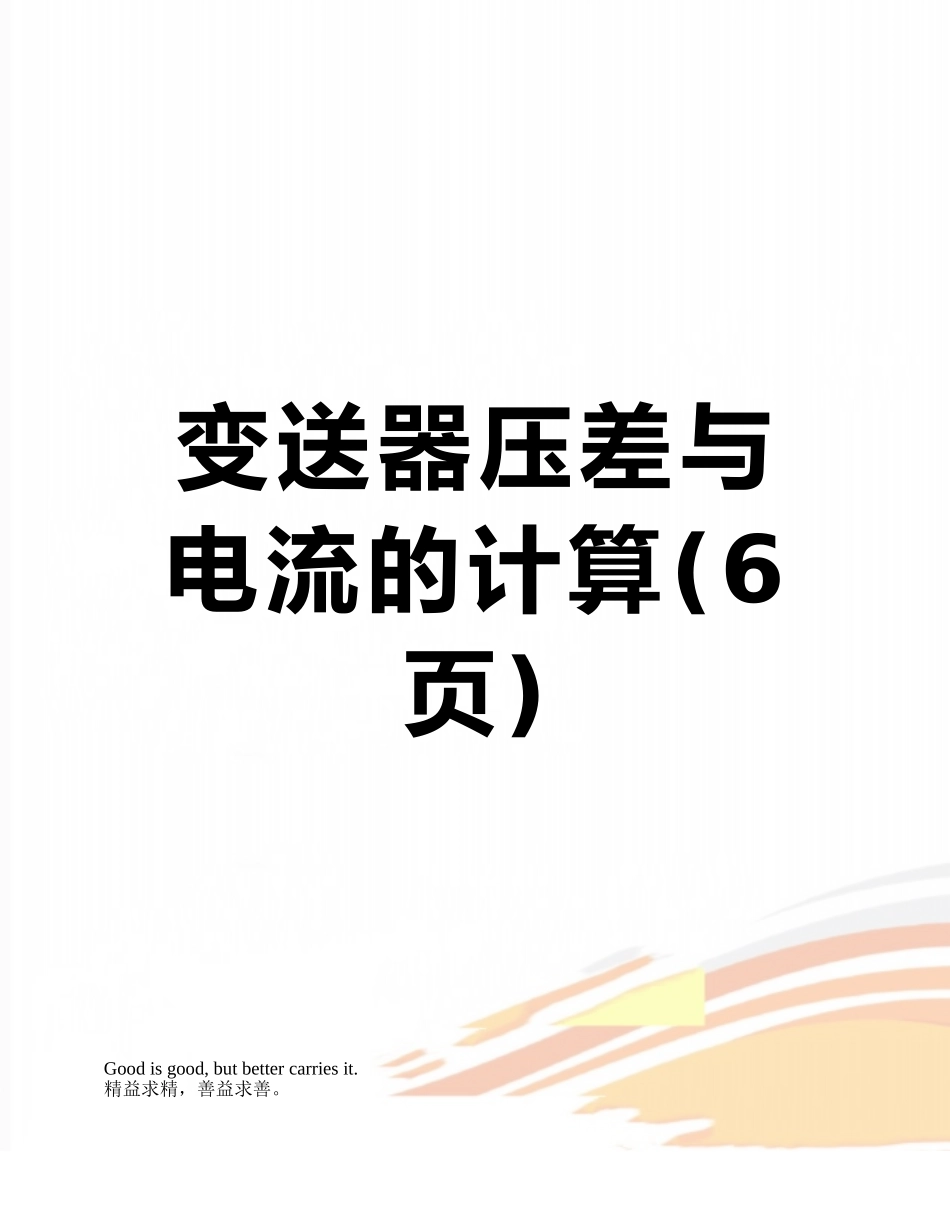

变送器压差与电流的计算(6页)Good is good, but better carries it.精益求精，善益求善。变送器(差压；压力)电流换算关系 （1） 知道电流求：差压或压力值例如：一台变送器输出信号为 4-20mA 压力上限为 4000Pa，求：变送器输出 8mA 时，对应的压力值是多少？根据公式计算：通过计算得出 8mA 时对应的压力值为1000pa公式中各符号的含义：（2） 知道（压力或差压值）求输出电流值例如：一台变送器压力上限值为 4000pa,输出电流为 4-20mA，求：1000pa 时变送器输出的电流值是多少根据公式计算：通过计算得出 1000pa 时变送器的电流值为 8mA。公式中各符号的含义：Ix:变送器被求点输出电流值16+4：为变送器输出电流值，因为变送器在零位时就有 4mA 输出，实际变送器输出 应该是 20-4=16，计算过程中应该加上 4mA。4：为变送器零位时输出电流值（3）知道流量求压力或差压制例如：一台差压变送器，差压上限值为4000pa,对应孔板最大流量为 40000立方每小时，求流量值在 20000 立方每小时的差压值是多少。根据公式计算：通过计算流量在 20000 立方每小时的差压值为 1000pa公式中各符号含义：（4）知道差压求流量值例如：一台差压变送器，差压上限为4000pa，对应孔板最大流量值为40000 立方每小时。求：1000pa 差压时对应的流量值是多少。根据计算公式：公式中符号的含义：Qx：被求流量值Q 上限值：孔板最大流量值（上限流量值） （5）知道电流求流量值例如：一台差压变送器输出电流为 4-20mA，差压上限值为 4000pa 对应孔板最大流量为 40000m³ 每小时，求：变送器输出 8mA 时对应的流量值是多少。根据公式计算：根据计算变送器 8mA 输出时对应的流量值为 20000m³/h公式中符号的含义：Qx：被求流量值Q 上限值：孔板最大上限流量值Ix：已知变送器输出电流值20：变送器输出上限电流值 4：流量为零时变送器输出电流值注：三型变送器为 4-20mA 输出，零差压时变送器输出就有 4mA 的输出，所以变送器的全行程输出为 20-4=16mA。!（&(<…：，>。[?（)；：$【@。%,$……、（!"~
