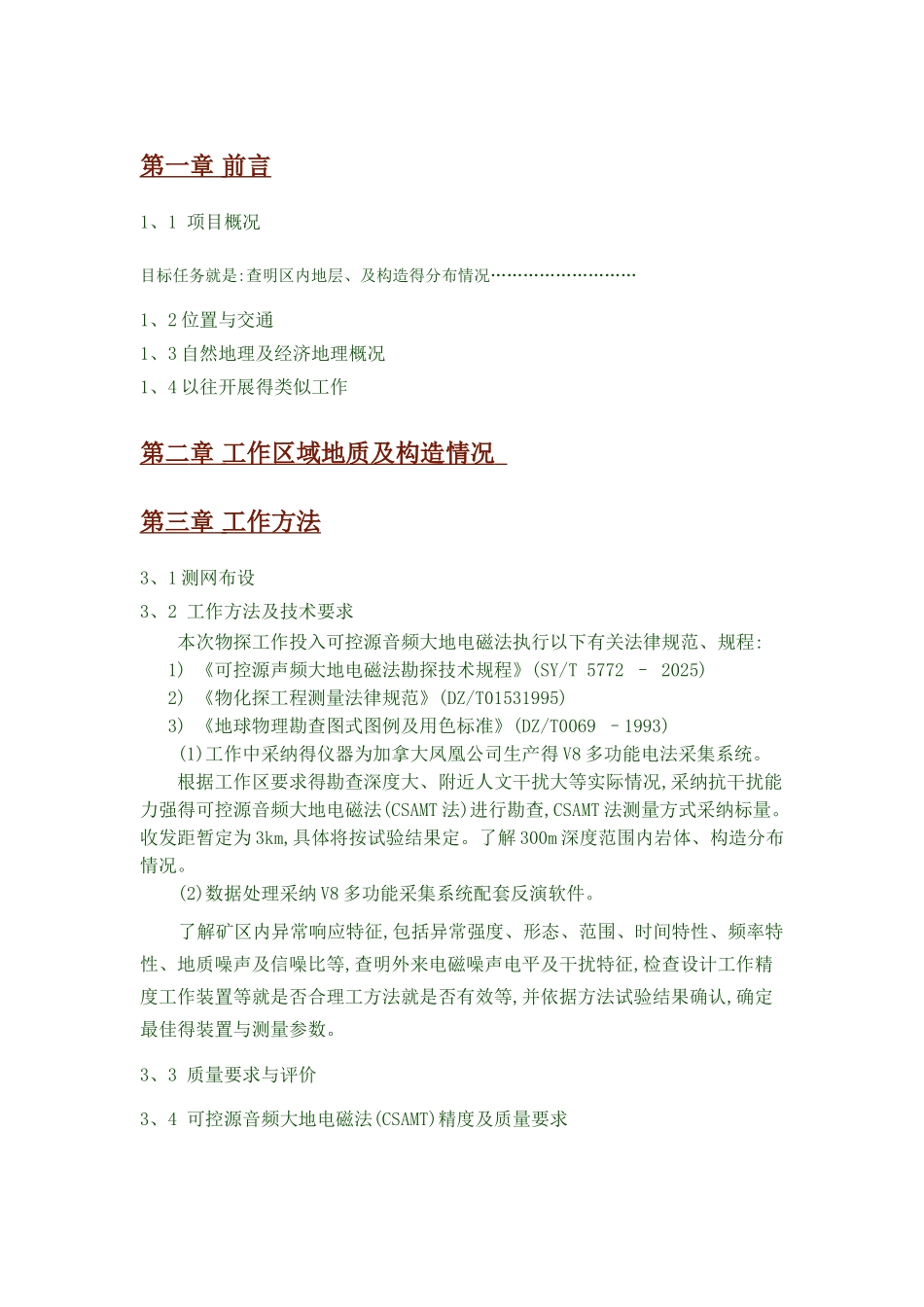

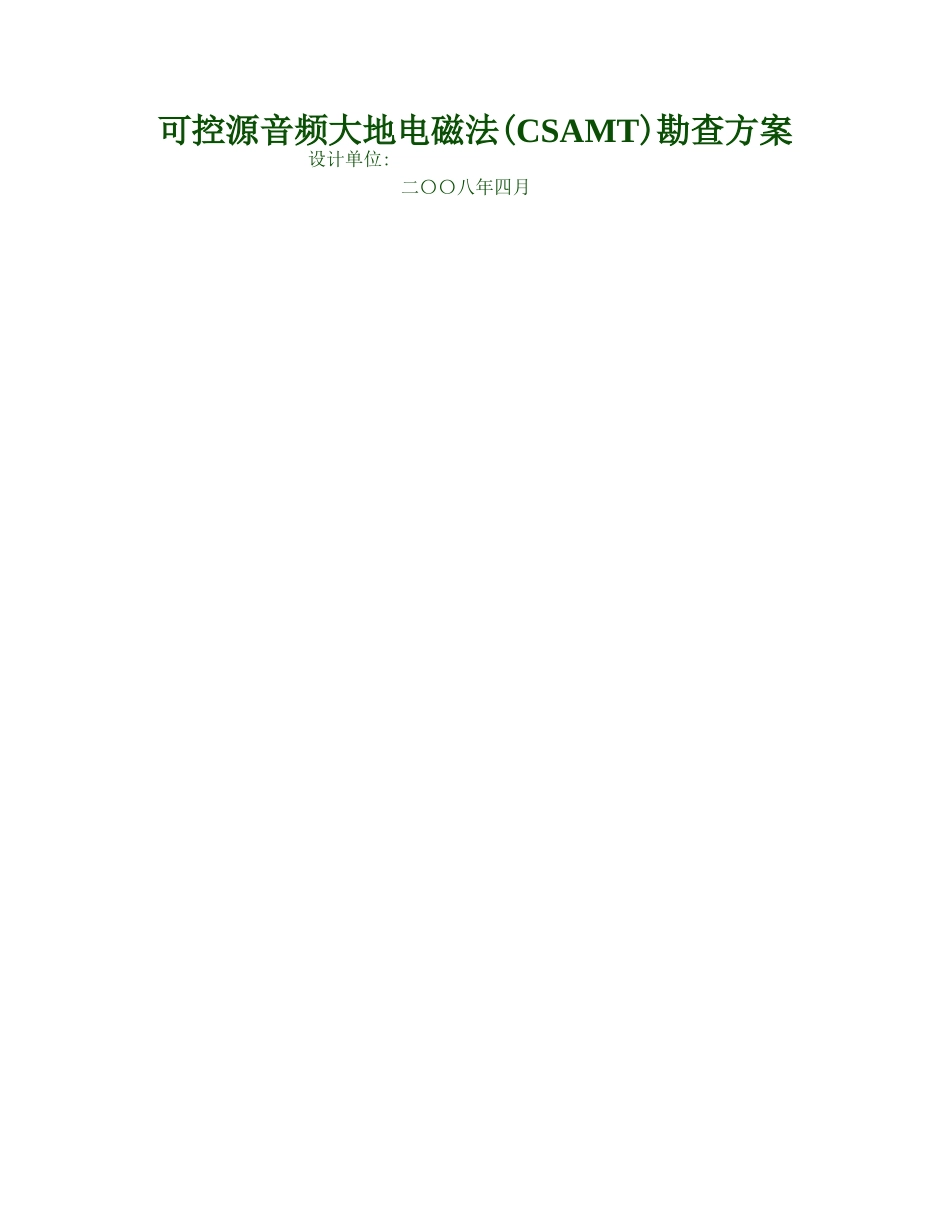

可控源音频大地电磁法(CSAMT)勘查方案设计单位:二〇〇八年四月第一章 前言 1、1 项目概况目标任务就是:查明区内地层、及构造得分布情况……………………… 1、2 位置与交通1、3 自然地理及经济地理概况1、4 以往开展得类似工作第 二 章 工作区域地质及构造情况 第 三 章 工作方法 3、1 测网布设3、2 工作方法及技术要求本次物探工作投入可控源音频大地电磁法执行以下有关法律规范、规程:1) 《可控源声频大地电磁法勘探技术规程》(SY/T 5772 – 2025)2) 《物化探工程测量法律规范》(DZ/T01531995)3) 《地球物理勘查图式图例及用色标准》(DZ/T0069 –1993)(1)工作中采纳得仪器为加拿大凤凰公司生产得 V8 多功能电法采集系统
根据工作区要求得勘查深度大、附近人文干扰大等实际情况,采纳抗干扰能力强得可控源音频大地电磁法(CSAMT 法)进行勘查,CSAMT 法测量方式采纳标量
收发距暂定为 3km,具体将按试验结果定
了解 300m 深度范围内岩体、构造分布情况
(2)数据处理采纳 V8 多功能采集系统配套反演软件
了解矿区内异常响应特征,包括异常强度、形态、范围、时间特性、频率特性、地质噪声及信噪比等,查明外来电磁噪声电平及干扰特征,检查设计工作精度工作装置等就是否合理工方法就是否有效等,并依据方法试验结果确认,确定最佳得装置与测量参数

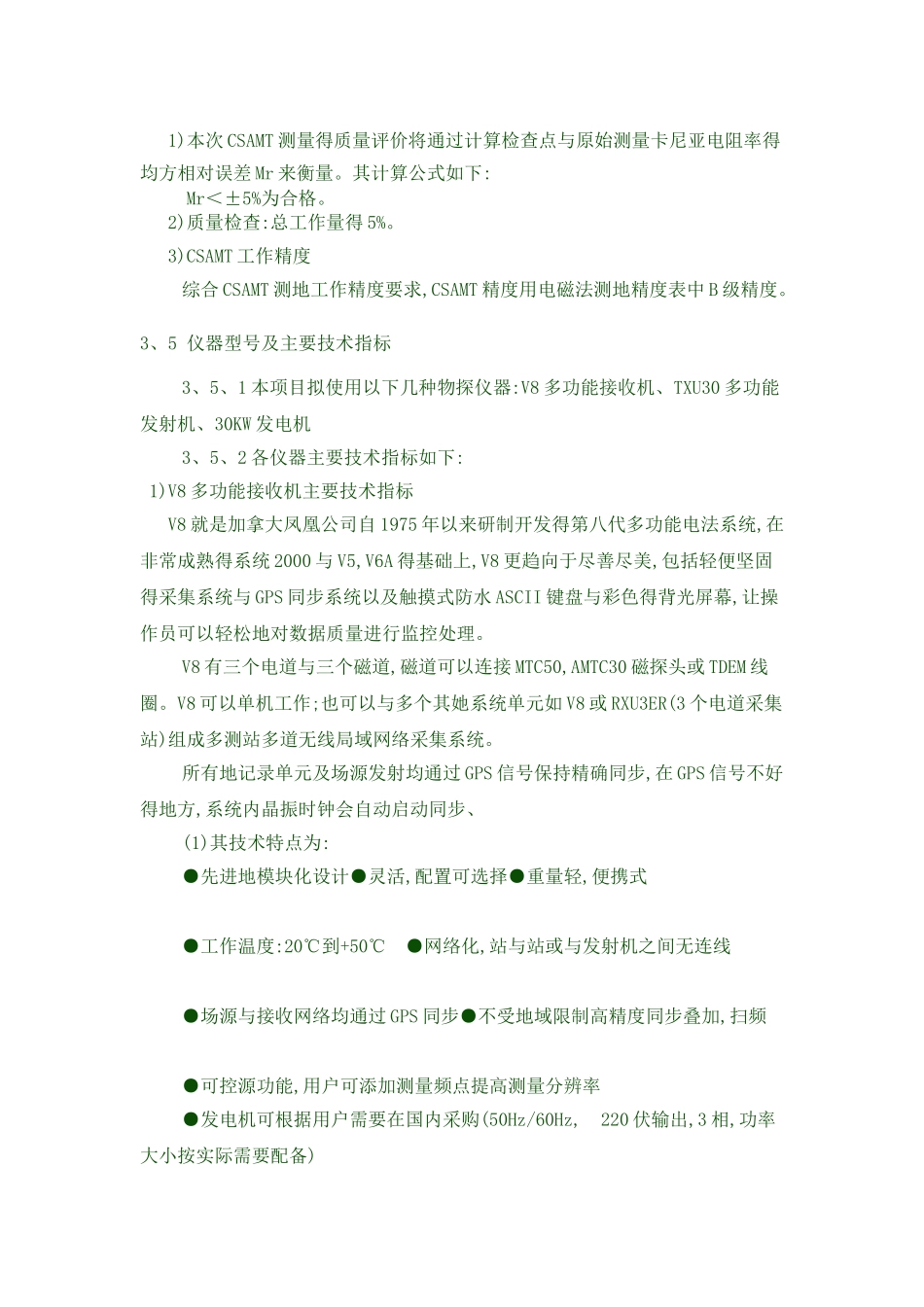

3、3 质量要求与评价3、4 可控源音频大地电磁法(CSAMT)精度及质量要求1)本次 CSAMT 测量得质量评价将通过计算检查点与原始测量卡尼亚电阻率得均方相对误差 Mr 来衡量
其计算公式如下:Mr＜±5%为合格
2)质量检查:总工作量得 5%
3)CSAMT 工作精度综合 CSAMT 测地工作精度要求,CSAMT 精度用电磁法测地精度表中 B 级精度
3、5 仪器型号及主要技术指标3、5、
