合成高分子屋面涂膜防水层施工方案

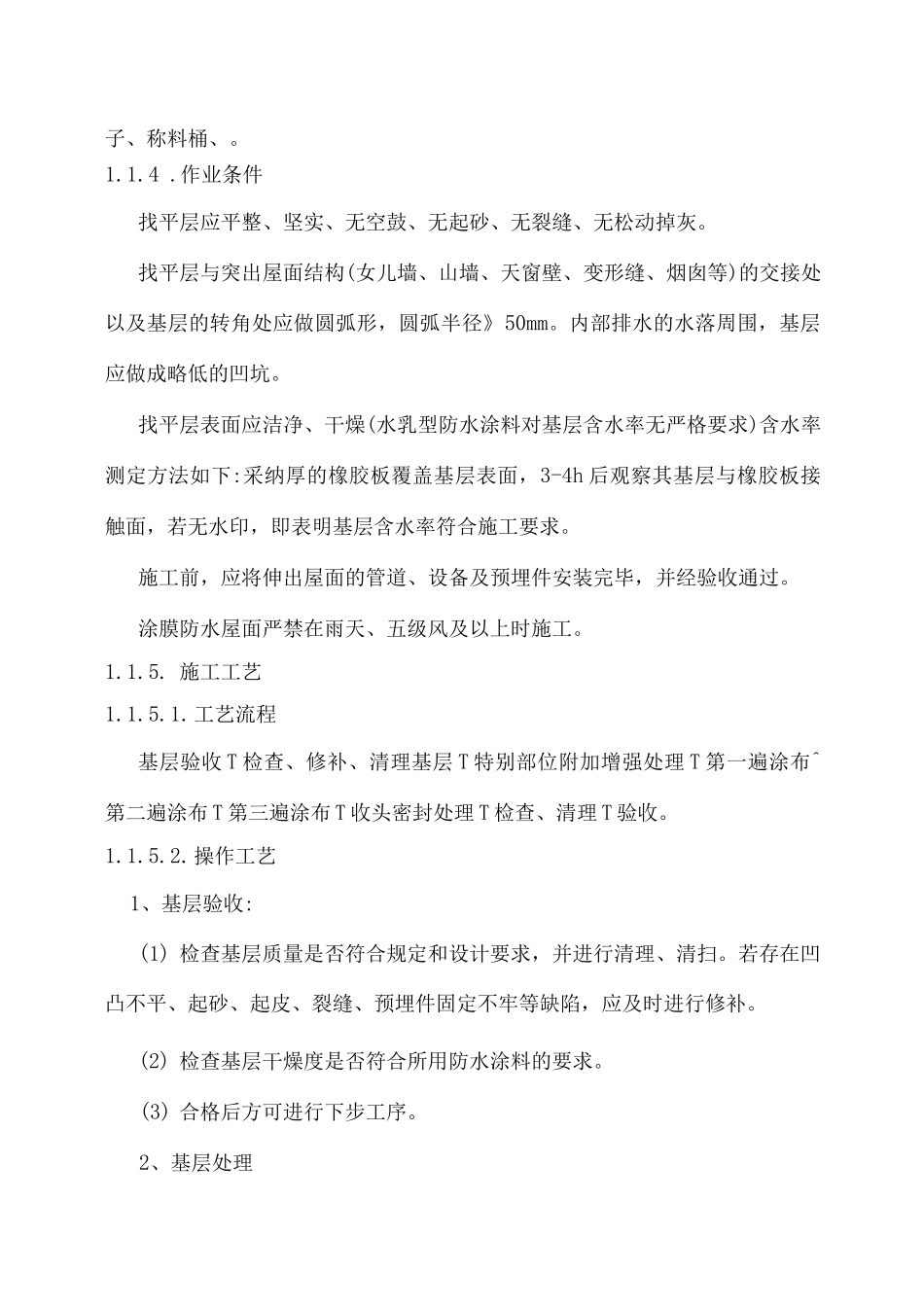

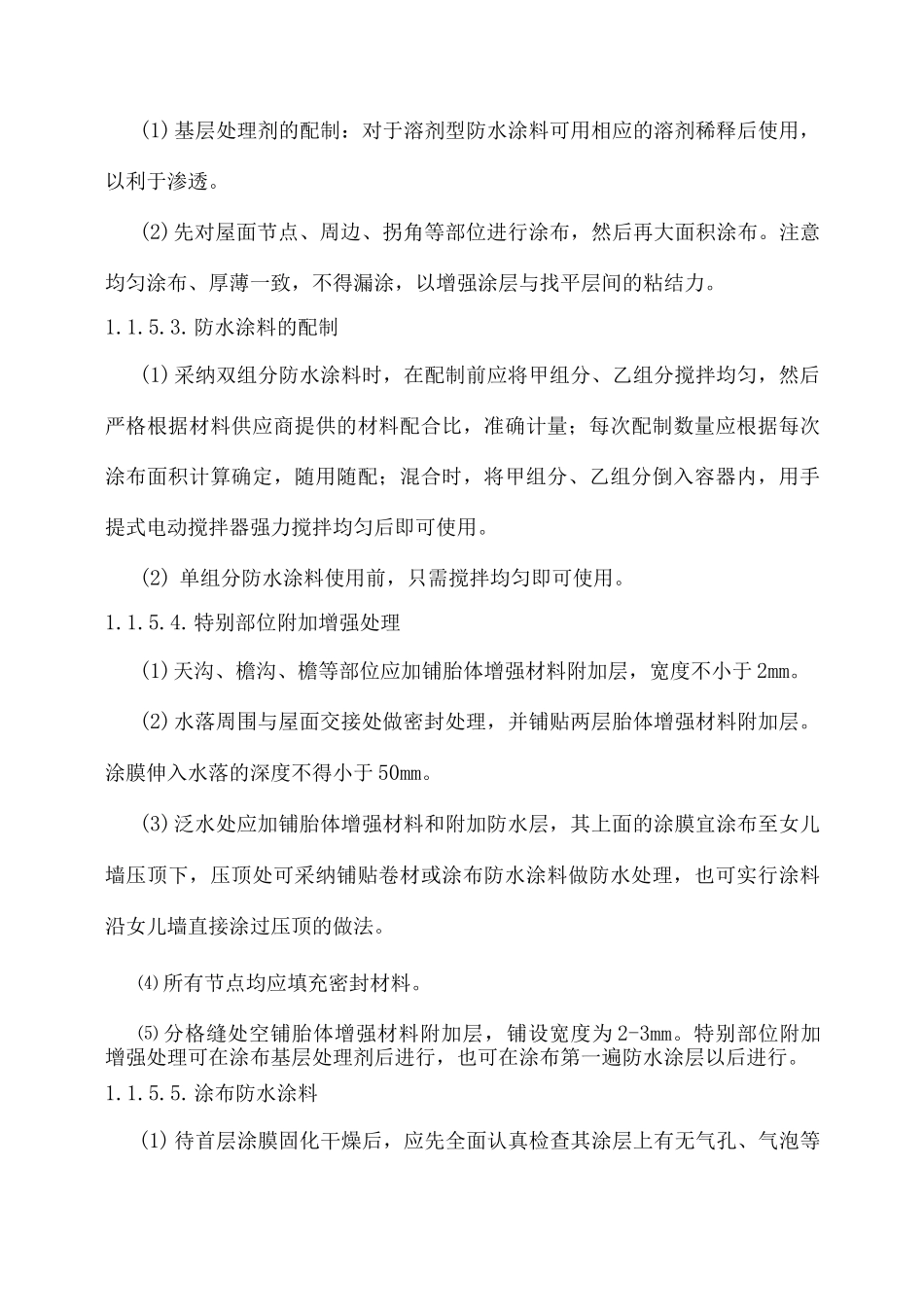

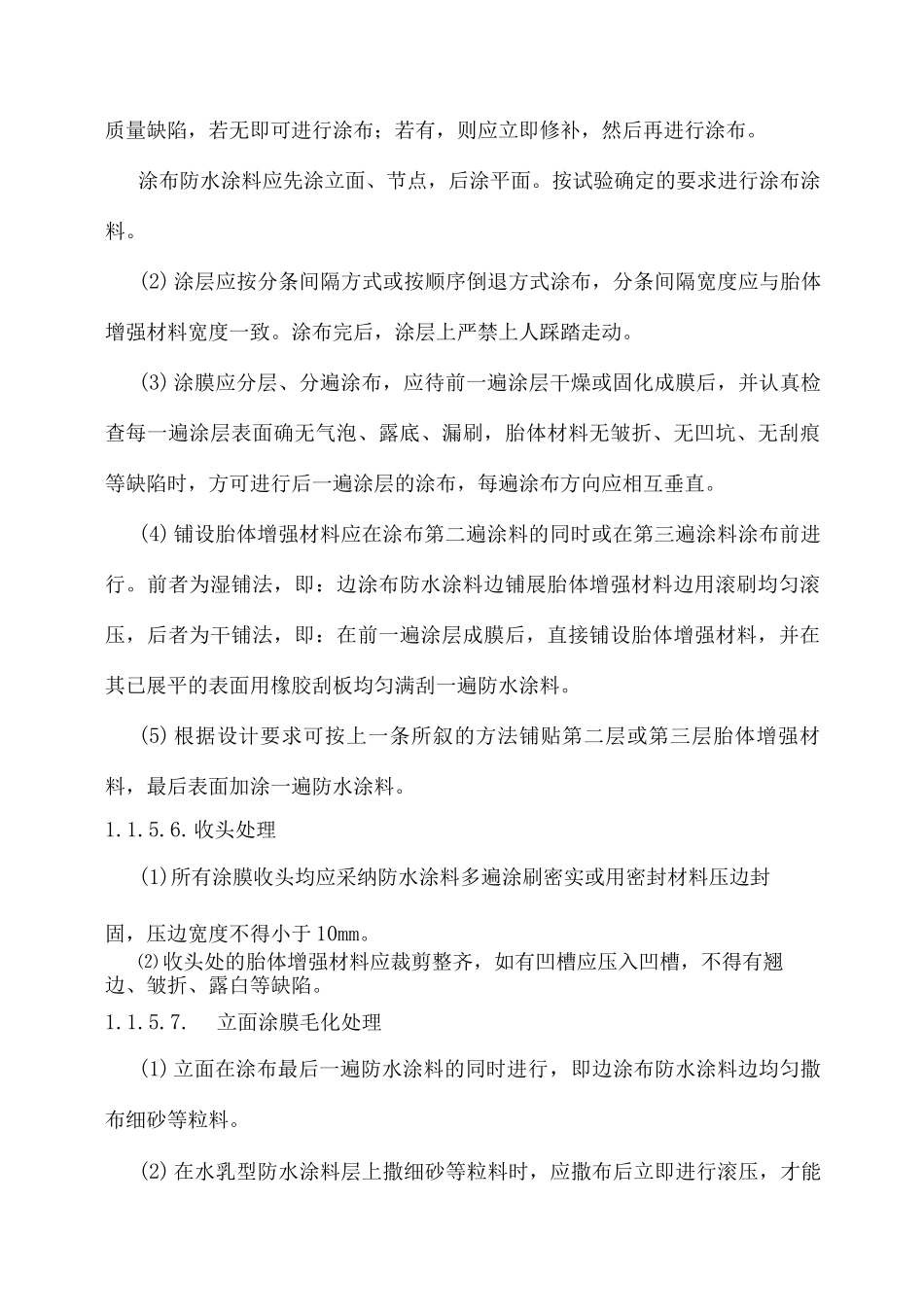

子、称料桶、。1.1.4 .作业条件找平层应平整、坚实、无空鼓、无起砂、无裂缝、无松动掉灰。找平层与突出屋面结构(女儿墙、山墙、天窗壁、变形缝、烟囱等)的交接处以及基层的转角处应做圆弧形，圆弧半径》50mm。内部排水的水落周围，基层应做成略低的凹坑。找平层表面应洁净、干燥(水乳型防水涂料对基层含水率无严格要求)含水率测定方法如下:采纳厚的橡胶板覆盖基层表面，3-4h 后观察其基层与橡胶板接触面，若无水印，即表明基层含水率符合施工要求。施工前，应将伸出屋面的管道、设备及预埋件安装完毕，并经验收通过。涂膜防水屋面严禁在雨天、五级风及以上时施工。1.1.5. 施工工艺1.1.5.1.工艺流程基层验收 T 检查、修补、清理基层 T 特别部位附加增强处理 T 第一遍涂布^第二遍涂布 T 第三遍涂布 T 收头密封处理 T 检查、清理 T 验收。1.1.5.2.操作工艺1、基层验收:(1) 检查基层质量是否符合规定和设计要求，并进行清理、清扫。若存在凹凸不平、起砂、起皮、裂缝、预埋件固定不牢等缺陷，应及时进行修补。(2) 检查基层干燥度是否符合所用防水涂料的要求。(3) 合格后方可进行下步工序。2、基层处理(1)基层处理剂的配制：对于溶剂型防水涂料可用相应的溶剂稀释后使用，以利于渗透。(2)先对屋面节点、周边、拐角等部位进行涂布，然后再大面积涂布。注意均匀涂布、厚薄一致，不得漏涂，以增强涂层与找平层间的粘结力。1.1.5.3.防水涂料的配制(1)采纳双组分防水涂料时，在配制前应将甲组分、乙组分搅拌均匀，然后严格根据材料供应商提供的材料配合比，准确计量；每次配制数量应根据每次涂布面积计算确定，随用随配；混合时，将甲组分、乙组分倒入容器内，用手提式电动搅拌器强力搅拌均匀后即可使用。(2) 单组分防水涂料使用前，只需搅拌均匀即可使用。1.1.5.4.特别部位附加增强处理(1)天沟、檐沟、檐等部位应加铺胎体增强材料附加层，宽度不小于 2mm。(2)水落周围与屋面交接处做密封处理，并铺贴两层胎体增强材料附加层。涂膜伸入水落的深度不得小于 50mm。(3)泛水处应加铺胎体增强材料和附加防水层，其上面的涂膜宜涂布至女儿墙压顶下，压顶处可采纳铺贴卷材或涂布防水涂料做防水处理，也可实行涂料沿女儿墙直接涂过压顶的做法。⑷ 所有节点均应填充密封材料。⑸ 分格缝处空铺胎体增强材料附加层，铺设宽度为 2-3mm。特别部位附加增强处理可在涂布基层处理剂后进行，也可在涂布第一遍防水涂层以后进行。1.1.5.5.涂布防水涂...
