后浇带补撑计算

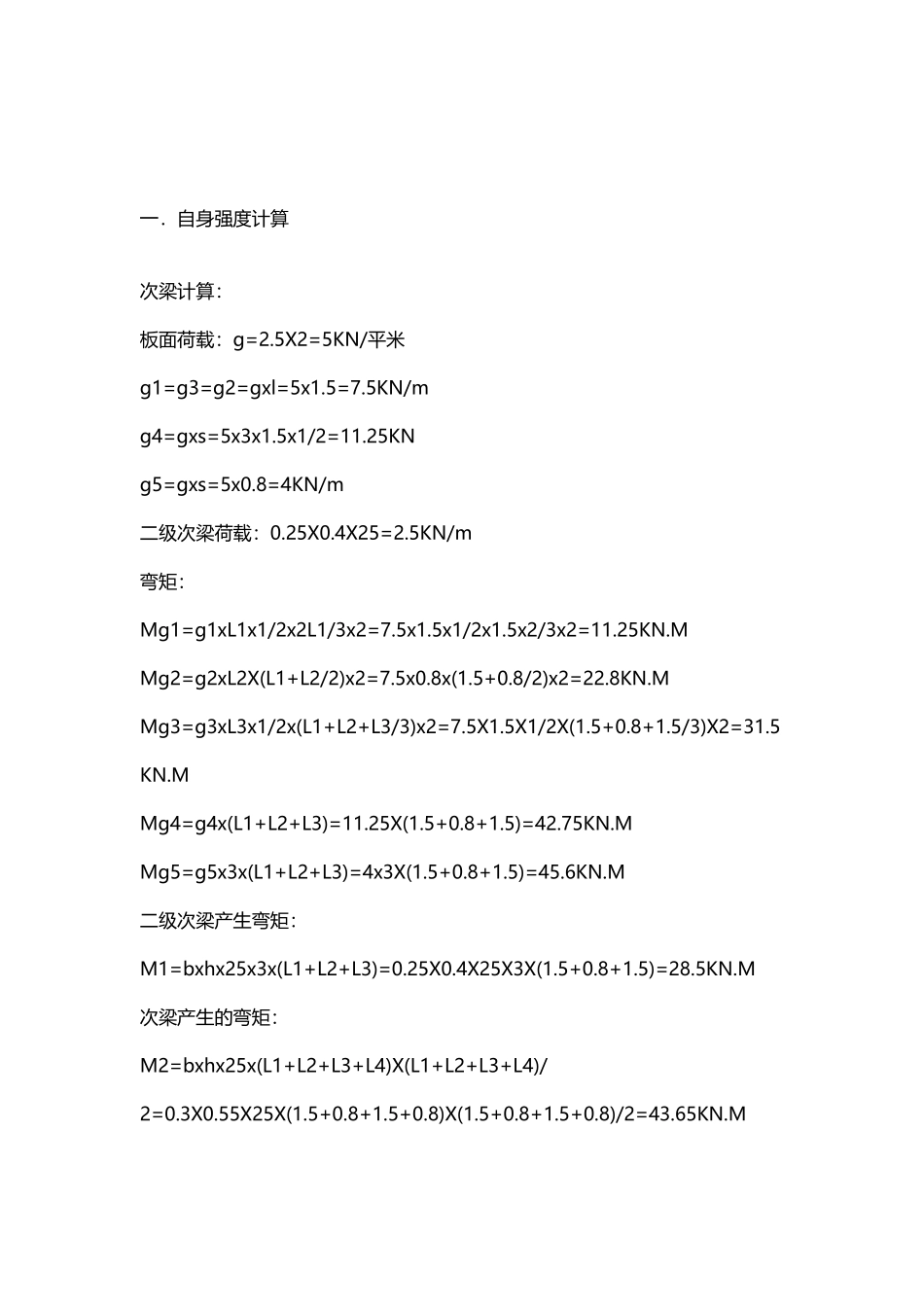

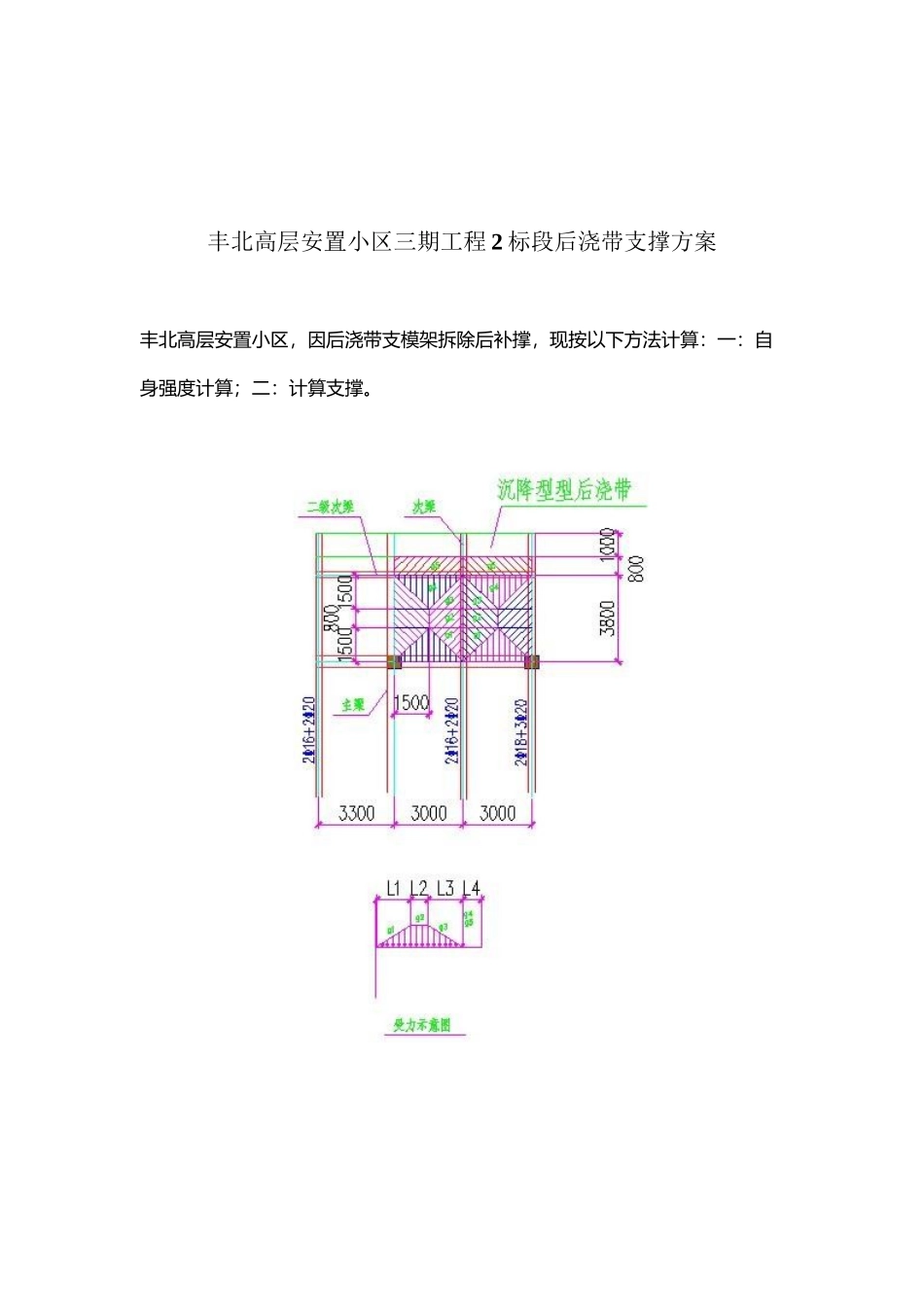

后浇带补撑计算(4 页)Good is good, but better carries it.精益求精，善益求善。 丰北高层安置小区三期工程 2 标段后浇带支撑方案丰北高层安置小区，因后浇带支模架拆除后补撑，现按以下方法计算：一：自身强度计算；二：计算支撑。 一．自身强度计算次梁计算：板面荷载：g=2.5X2=5KN/平米g1=g3=g2=gxl=5x1.5=7.5KN/mg4=gxs=5x3x1.5x1/2=11.25KNg5=gxs=5x0.8=4KN/m二级次梁荷载：0.25X0.4X25=2.5KN/m弯矩：Mg1=g1xL1x1/2x2L1/3x2=7.5x1.5x1/2x1.5x2/3x2=11.25KN.MMg2=g2xL2X(L1+L2/2)x2=7.5x0.8x(1.5+0.8/2)x2=22.8KN.MMg3=g3xL3x1/2x(L1+L2+L3/3)x2=7.5X1.5X1/2X(1.5+0.8+1.5/3)X2=31.5KN.MMg4=g4x(L1+L2+L3)=11.25X(1.5+0.8+1.5)=42.75KN.MMg5=g5x3x(L1+L2+L3)=4x3X(1.5+0.8+1.5)=45.6KN.M二级次梁产生弯矩：M1=bxhx25x3x(L1+L2+L3)=0.25X0.4X25X3X(1.5+0.8+1.5)=28.5KN.M次梁产生的弯矩：M2=bxhx25x(L1+L2+L3+L4)X(L1+L2+L3+L4)/2=0.3X0.55X25X(1.5+0.8+1.5+0.8)X(1.5+0.8+1.5+0.8)/2=43.65KN.M∑M=Mg1+Mg2+Mg3+Mg4+Mg5+M1+M2=11.25+22.8+31.5+42.75+45.6+28.5+43.65=226.1KM不考虑荷载系数（1.2），总弯矩为 226.1KN.M;查表得 As1=1013 平方毫米（此时弯矩为 M=243.31KN.M>226.1KN.M)在不考虑荷载系数情况下，梁配筋满足要求；因后浇带处梁板钢筋均已成型，能分担一定荷载；考虑荷载系数也应该满足；主梁计算：板面荷载：g=2.5X2=5KN/平米g1=g3=g2=gxl=5x1.5=7.5KN/mg4=gxs=5x3x1.5x1/2=11.25KNg5=gxs=5x0.8=4KN/m二级次梁荷载：0.25X0.4X25=2.5KN/m弯矩：Mg1=g1xL1x1/2x2L1/3x2=7.5x1.5x1/2x1.5x2/3x2=11.25KN.MMg2=g2xL2X(L1+L2/2)x2=7.5x0.8x(1.5+0.8/2)x2=22.8KN.MMg3=g3xL3x1/2x(L1+L2+L3/3)x2=7.5X1.5X1/2X(1.5+0.8+1.5/3)X2=31.5KN.MMg4=g4x(L1+L2+L3)=11.25X(1.5+0.8+1.5)=42.75KN.MMg5=g5x3x(L1+L2+L3)=4x3X(1.5+0.8+1.5)=45.6KN.M二级次梁产生弯矩：M1=bxhx25x3x(L1+L2+L3)=0.25X0.4X25X3X(1.5+0.8+1.5)=28.5KN.次梁产生的弯矩：M2=bxhx25x(L1+L2+L3+L4)X(L1+L2+L3+L4)/2=0.4X0.7X25X(1.5+0.8+1.5+0.8)X(1.5+0.8+1.5+0.8)/2=74.1KN.M∑M=Mg1+Mg2+Mg3+Mg4+Mg5+M1+M2=11.25+22.8+31.5+42.75+45.6+28.5+74.1=256.55KN.M考虑荷载系数（1.2），总弯矩为 256.55X1.2=308KN.M;查表得As1=1260 平方毫米（此时弯矩为 M=369.8KN.M>308KN.M)主梁配筋 2 18+3 20 „„面积为 1451 平方毫米〉1260 平方毫米；满足要求；...
