和顺家园小区庭院燃气管道设计说明计算书

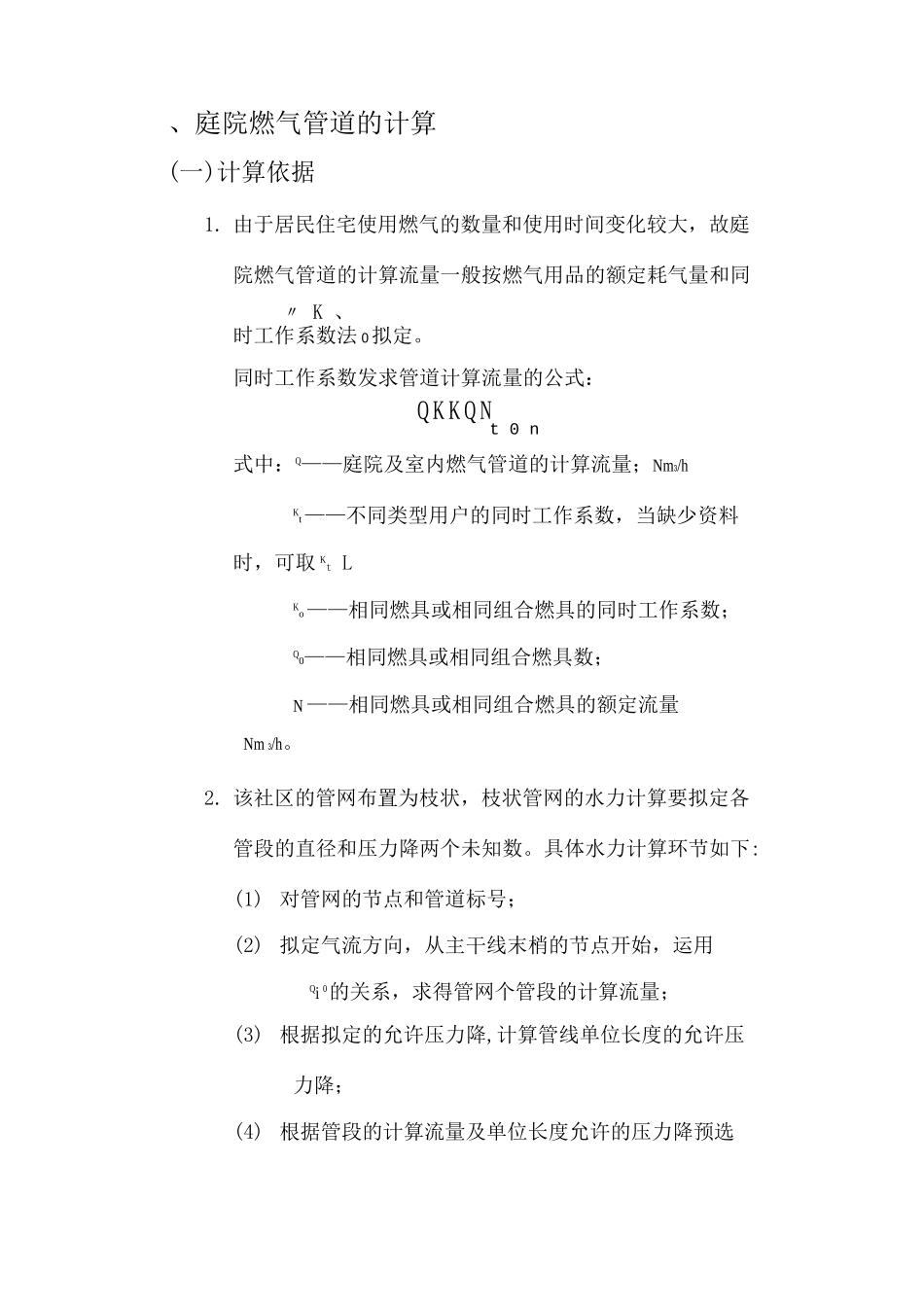

和顺家园庭院燃气管道设计说明计算书一、工程概况（一）工程设计项目和规定1. 该社区为一新建社区，共有新建楼房 2 栋 72 户，其中 1#、2#楼各 36 户。现需要做管道燃气引入的配套建设；2. 该社区的用气指标:天然气的低热值为 350kJ/NM3；3. 居民燃气额定热负荷：YZ-2 型双眼灶具 18MJ/h；4. 压力等级：中压管网设计压力为 0.2MPa，末端压力控制在0.15 MPa，低压管网设计压力为 0.01MPa，煤气表前压力控制在 30Pa。管道的坡度 2 0.3%。（二）社区概况及地理、气象资料1. 社区概况：该社区为一新建社区，共有新建楼房 2 栋 72 户，楼房为多层、低层建筑，最高楼层为六层，层高 2.8 米；2. 地理、气象资料：该社区位于华东某平原区域，属温带南缘季风气候区，冬夏长，春秋短，温暖潮湿，雨量充沛，年平均气温 15 度。、庭院燃气管道的计算(一)计算依据1. 由于居民住宅使用燃气的数量和使用时间变化较大，故庭院燃气管道的计算流量一般按燃气用品的额定耗气量和同〃 K 、时工作系数法 0拟定。同时工作系数发求管道计算流量的公式：Q K K Q Nt 0 n式中：Q——庭院及室内燃气管道的计算流量；Nm3/hKt ——不同类型用户的同时工作系数，当缺少资料时，可取 Kt LKo ——相同燃具或相同组合燃具的同时工作系数；Q0——相同燃具或相同组合燃具数；N ——相同燃具或相同组合燃具的额定流量Nm 3/h。2. 该社区的管网布置为枝状，枝状管网的水力计算要拟定各管段的直径和压力降两个未知数。具体水力计算环节如下:(1) 对管网的节点和管道标号；(2) 拟定气流方向，从主干线末梢的节点开始，运用Qi 0的关系，求得管网个管段的计算流量；(3) 根据拟定的允许压力降,计算管线单位长度的允许压力降；(4) 根据管段的计算流量及单位长度允许的压力降预选管径；(5) 根据所选定的标准管径，求摩擦阻力损失和局部阻力损失，计算总的压力降；(6) 检查计算结果。若总的压力降超过允许的精度范围，则适当变动管径，直至总压力降趋近与允许值为止。3. 该社区庭院燃气管网干线采纳中压管道，庭院燃气管网支线和室内燃气管网采纳低压管道。工程中，中低压燃气管网总阻力都有限定，从水力计算角度属定作用压力的情况。根据《城乡燃气设计法律规范》(GB528-2025)6.25 和 6.26 的规定：(1)低压燃气管道单位长度的摩擦阻力按下式计算：PQ 2T—6.26107*_—ld5T0式中：P——燃气管道摩擦阻力损失(Pa)l ——燃气管道的计算长...
