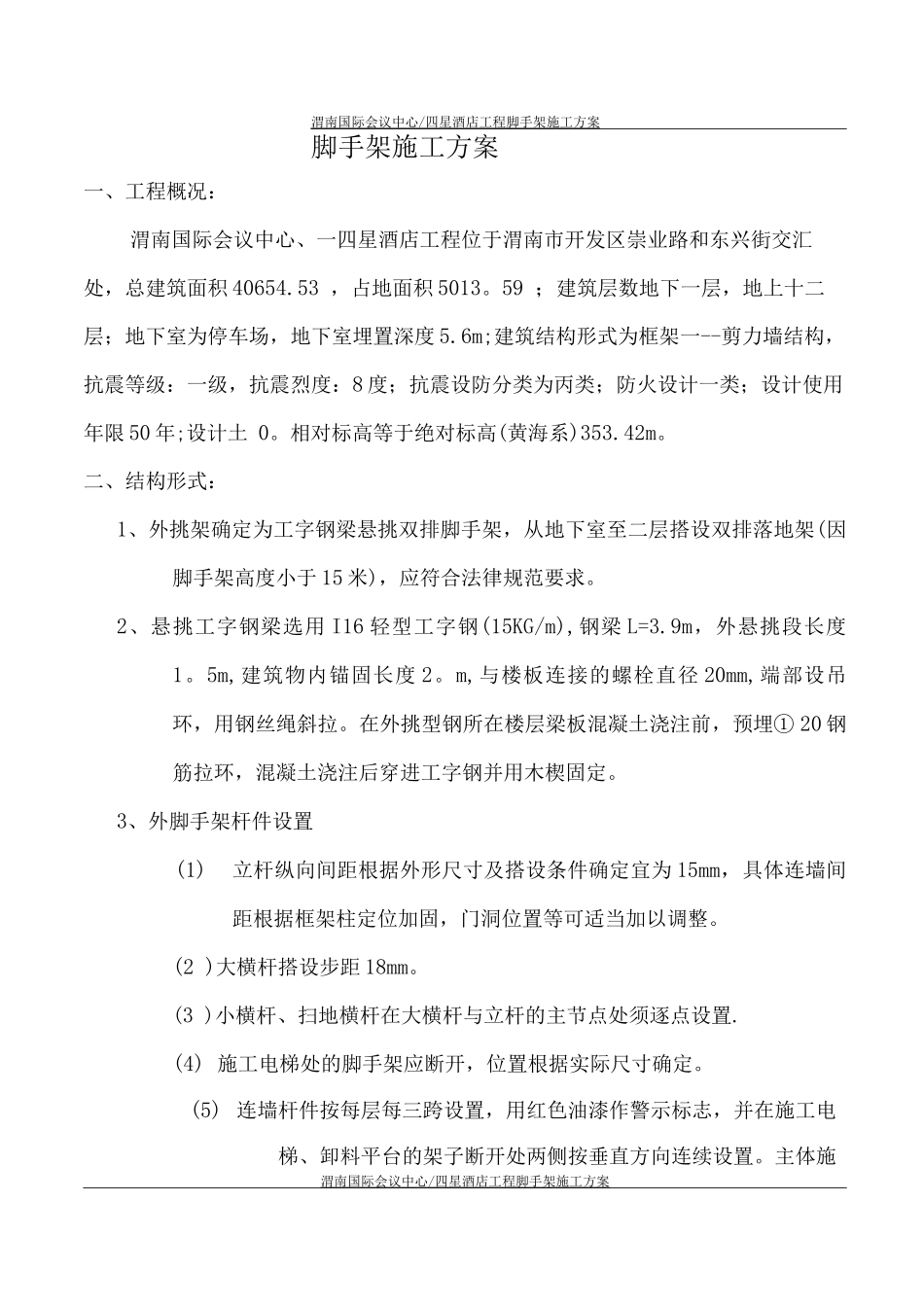

渭南国际会议中心 / 四星酒店工程脚手架施工方案 脚手架施工方案一、工程概况：渭南国际会议中心、一四星酒店工程位于渭南市开发区崇业路和东兴街交汇处，总建筑面积 40654.53 ，占地面积 5013。59 ；建筑层数地下一层，地上十二层；地下室为停车场，地下室埋置深度 5.6m;建筑结构形式为框架一--剪力墙结构，抗震等级：一级，抗震烈度：8 度；抗震设防分类为丙类；防火设计一类；设计使用年限 50 年;设计土 0。相对标高等于绝对标高(黄海系)353.42m。二、结构形式：1、外挑架确定为工字钢梁悬挑双排脚手架，从地下室至二层搭设双排落地架(因脚手架高度小于 15 米)，应符合法律规范要求。2、悬挑工字钢梁选用 I16 轻型工字钢(15KG/m),钢梁 L=3.9m，外悬挑段长度1。5m,建筑物内锚固长度 2。m,与楼板连接的螺栓直径 20mm,端部设吊环，用钢丝绳斜拉。在外挑型钢所在楼层梁板混凝土浇注前，预埋① 20 钢筋拉环，混凝土浇注后穿进工字钢并用木楔固定。3、外脚手架杆件设置(1)立杆纵向间距根据外形尺寸及搭设条件确定宜为 15mm，具体连墙间距根据框架柱定位加固，门洞位置等可适当加以调整。(2 )大横杆搭设步距 18mm。(3 )小横杆、扫地横杆在大横杆与立杆的主节点处须逐点设置.(4) 施工电梯处的脚手架应断开，位置根据实际尺寸确定。(5) 连墙杆件按每层每三跨设置，用红色油漆作警示标志，并在施工电梯、卸料平台的架子断开处两侧按垂直方向连续设置。主体施渭南国际会议中心 / 四星酒店工程脚手架施工方案 工时脚手板按三层考虑，设首层作业层，中间防护层和底部防护层。(6) 每道剪刀撑跨越立杆的根数在 5〜7 根之间，宽度不小于四跨，且不小于 6m.外侧立面连续设置剪刀撑，每搭设段由底到顶连续设置。(7) 踢脚板一块设置在每个挑段的底层，另一块随作业层上升，最后定位在每段挑架的顶部操作层。(8) 安全网规格选用密目网分一种规格：1。80mx6m。三、构配件选用：1、钢管杆件：(1) 钢管应用《直缝电焊钢管》GBT13793 中规定的 3 号普通钢管，质量应符合《碳素结构钢》GB/T7 中 Q235-A 级钢的规定。(2) 规格选用① 48x3。5 的钢管，横向水平杆(小横杆)最小长度 1.20m,其它杆件最大长度 6。0m,钢管上严禁打孔.(3) 对新钢管的检查：应有产品质量合格证，质量检验报告；目测表面应平直光滑，不应有裂缝，结疤，分层，错位，硬弯，毛刺，压痕和深的划道;钢管外径，壁厚，端面的偏差应符合法律规范 8.1。5...
