四电迁改专项施工方案

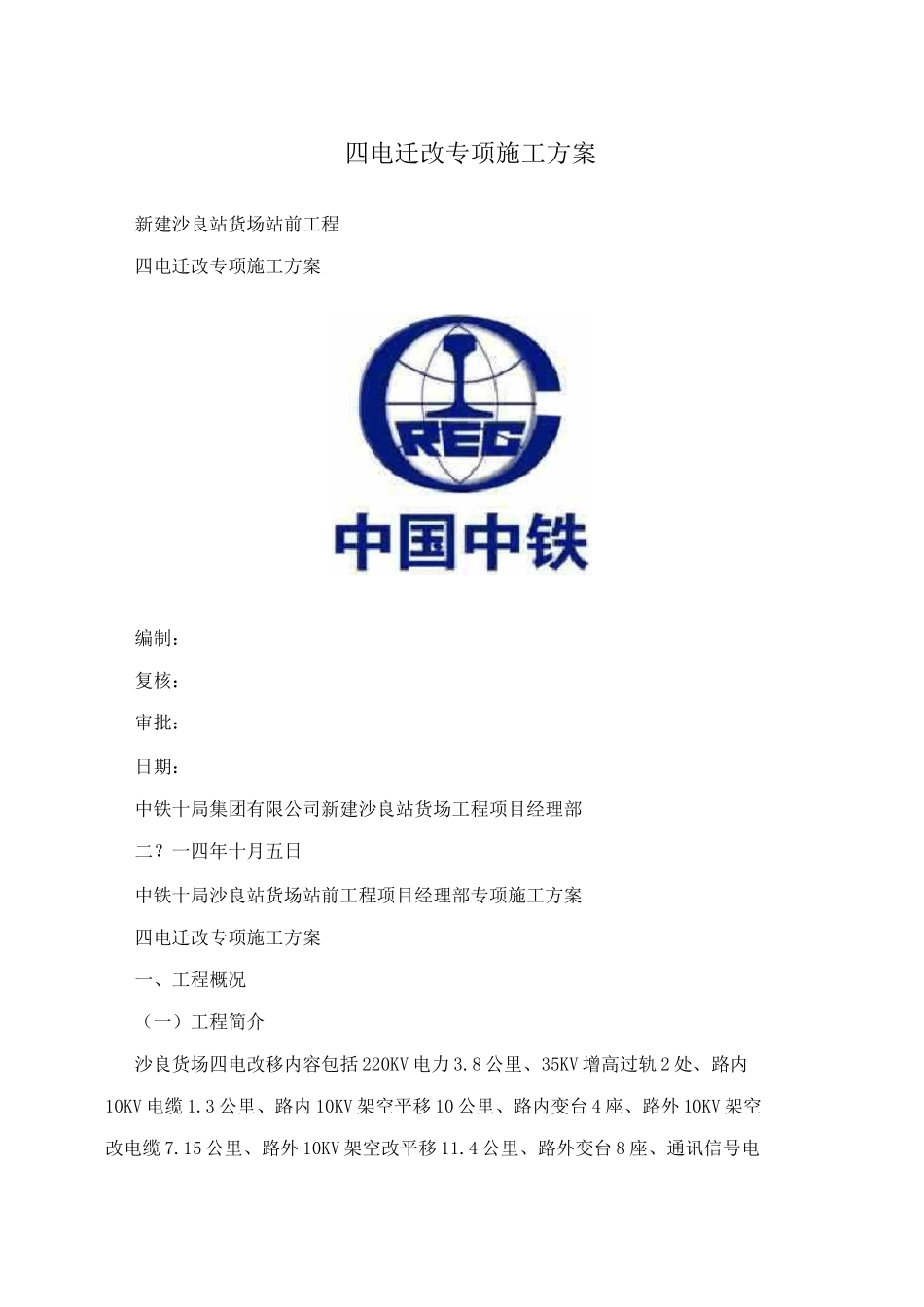

四电迁改专项施工方案新建沙良站货场站前工程四电迁改专项施工方案编制：复核：审批：日期：中铁十局集团有限公司新建沙良站货场工程项目经理部二？一四年十月五日中铁十局沙良站货场站前工程项目经理部专项施工方案四电迁改专项施工方案一、工程概况（一）工程简介沙良货场四电改移内容包括 220KV 电力 3.8 公里、35KV 增高过轨 2 处、路内10KV 电缆 1.3 公里、路内 10KV 架空平移 10 公里、路内变台 4 座、路外 10KV 架空改电缆 7.15 公里、路外 10KV 架空改平移 11.4 公里、路外变台 8 座、通讯信号电缆改移 18.2 公里。（二）主要迁改原则1.凡在铁路沿线各种交叉跨越和平行，影响铁路各专业主体工程施工的电力线 路均应进行迁改，不包括因修建施工临时便道、临时房屋、隧道斜井等临时设施引 起的电力线路迁改，不包括因工厂拆迁、房屋拆迁等引起的电力配套迁改，不包括 铁路施工取、弃土场引起的电力线路迁改。2.10kV 及以下电压等级的线路与铁路交叉跨越，采纳电缆过轨的迁改方案，所 采纳的电缆不低于原线路技术标准。3.35kV 及以上电力线路与铁路的交叉跨越，一般采纳原路径升高跨越或绕行避 开铁路的设计方案；35kV 及以上架空线路不宜在进站信号机内跨越铁路。二、编制依据投标文件、施工合同、业主要求、地方电力设备管理单位要求，采纳的施工技 术法律规范、规程及标准：《铁路电力施工法律规范》TB 10207-99《铁路电力工程施工质量验收标准》TB10420-23《铁路电力安装标准》1中铁十局沙良站货场站前工程项目经理部专项施工方案《电力建设施工技术法律规范》《电力通讯光缆工程施工法律规范》电力线路与电气化铁路交叉跨越或接近的要求项目内容导线或地线在跨越档内接头不得接头2 交叉档导线最小截面 35kV 及以上采纳钢芯铝绞线为 35mm邻档断线情况 35kV 及以上校验交叉档固定方式双固定，悬垂线夹采纳固定线夹至 27.5kV 带电体 电压等级至轨顶（m）改电缆最 0.4,10 kV 改电缆小 3.0 35,110 kV 11.5 垂直 4.0 220 kV 12.5 距 5.0 330 kV 13.5 离（m）6.0 5 kV 16.010 750 kV 21（5杆塔外缘至轨道中心（m）电压等级平行交叉最小 10kV 及以下 路内：10m，路外:杆塔高加 3.0，且不小于 10m 水平 35 kV 30.0 距 110 kV 30.0 离杆塔高加 3.0m ）m220 kV 30.0 （铁塔高度超过 27m 时：30m） ） 330 kV 30.05 kV 30.0三、施工方案1.迁改施...
