回收外线桁架吊装施工方案

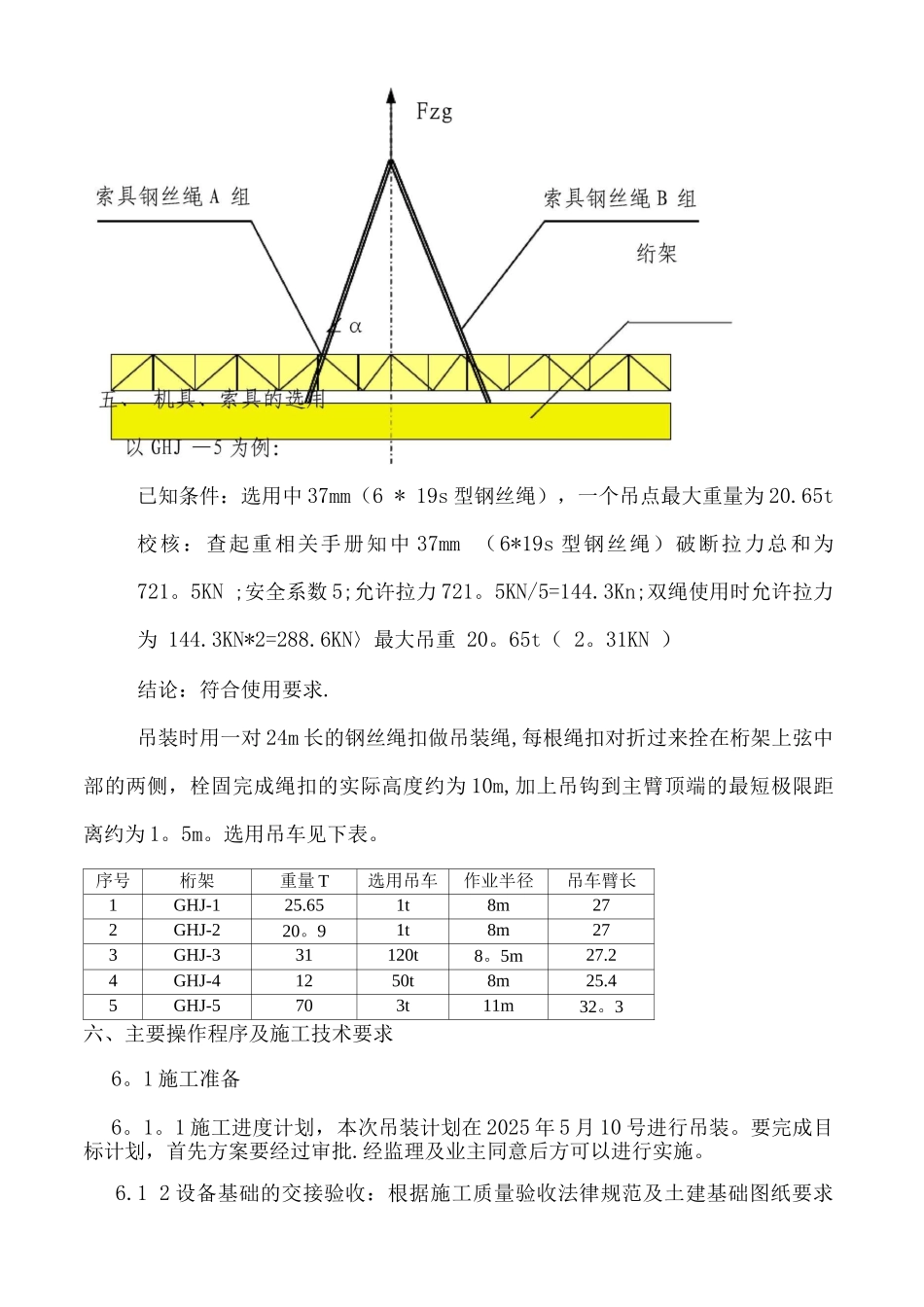

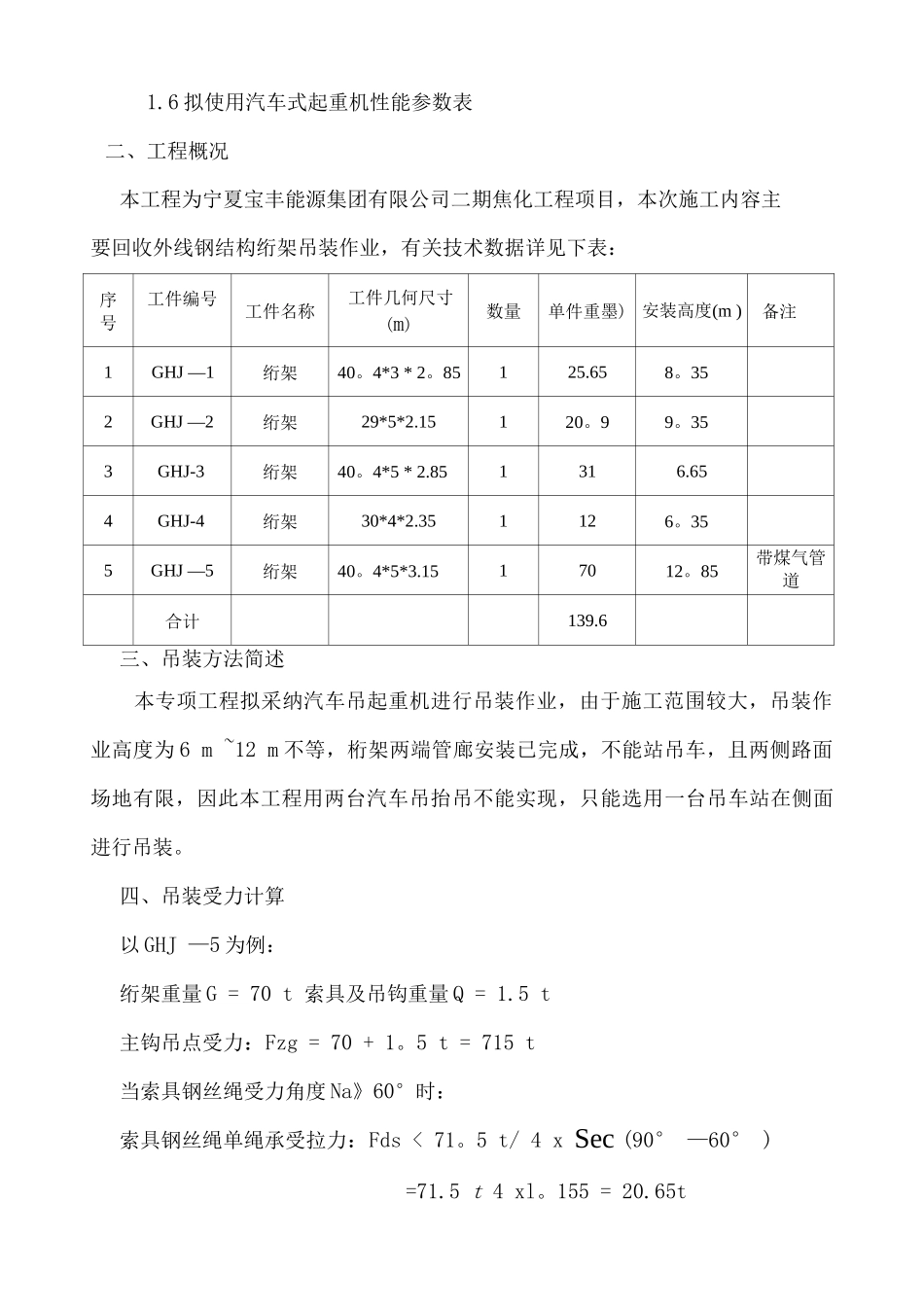

一、编制依据二、工程概况三、吊装方法简述四、吊装受力计算五、机具、索具的选用六、主要操作程序及施工技术要求七、安全技术措施八、施工过程质量控制九、吊装平面布置及示意图十、吊车性能参数一、 编制依据1.1《大型设备吊装工程施工工艺标准》SH / T 3515-231.2《工程建设安装工程起重施工法律规范》HG 20251-201.3《建筑机械使用安全技术操作规程》JGJ 33-211.4 钢结构施工图及现场作业条件等技术参数1.5《有用起重吊装手册》1.6 拟使用汽车式起重机性能参数表二、工程概况本工程为宁夏宝丰能源集团有限公司二期焦化工程项目，本次施工内容主要回收外线钢结构绗架吊装作业，有关技术数据详见下表：序号工件编号工件名称工件几何尺寸(m)数量单件重墨)安装高度(m )备注1GHJ —1绗架40。4*3 * 2。85125.658。352GHJ —2绗架29*5*2.15120。99。353GHJ-3绗架40。4*5 * 2.851316.654GHJ-4绗架30*4*2.351126。355GHJ —5绗架40。4*5*3.1517012。85带煤气管道合计139.6三、吊装方法简述本专项工程拟采纳汽车吊起重机进行吊装作业，由于施工范围较大，吊装作业高度为 6 m ~12 m 不等，桁架两端管廊安装已完成，不能站吊车，且两侧路面场地有限，因此本工程用两台汽车吊抬吊不能实现，只能选用一台吊车站在侧面进行吊装。四、吊装受力计算以 GHJ —5 为例：绗架重量 G = 70 t 索具及吊钩重量 Q = 1.5 t主钩吊点受力：Fzg = 70 + 1。5 t = 715 t当索具钢丝绳受力角度 Na》60°时：索具钢丝绳单绳承受拉力：Fds < 71。5 t/ 4 x Sec (90° —60° )=71.5 t 4 xl。155 = 20.65t已知条件：选用中 37mm（6 * 19s 型钢丝绳），一个吊点最大重量为 20.65t校核：查起重相关手册知中 37mm （6*19s 型钢丝绳）破断拉力总和为721。5KN ;安全系数 5;允许拉力 721。5KN/5=144.3Kn;双绳使用时允许拉力为 144.3KN*2=288.6KN〉最大吊重 20。65t（ 2。31KN ）结论：符合使用要求.吊装时用一对 24m 长的钢丝绳扣做吊装绳,每根绳扣对折过来拴在桁架上弦中部的两侧，栓固完成绳扣的实际高度约为 10m,加上吊钩到主臂顶端的最短极限距离约为 1。5m。选用吊车见下表。序号桁架重量 T选用吊车作业半径吊车臂长1GHJ-125.651t8m272GHJ-220。91t8m273GHJ-331120t8。5m27.24GHJ-41250t8m25.45GHJ-5703t11m32。3六、主要操作程序及施工技术要求6。1 施工准备6。1。1 施工进度计划，本次吊装计划在 20...
