回旋钻施工方案

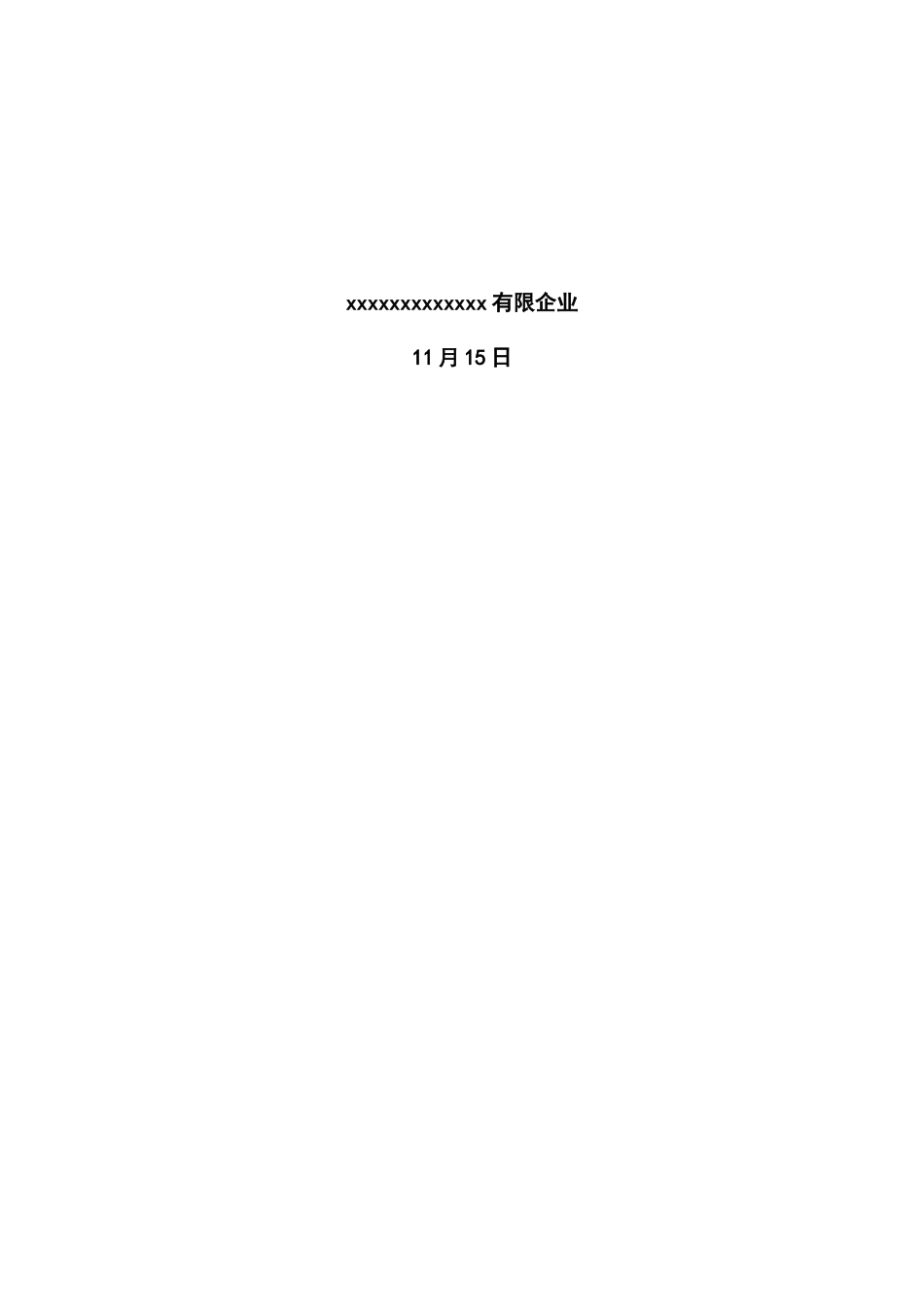

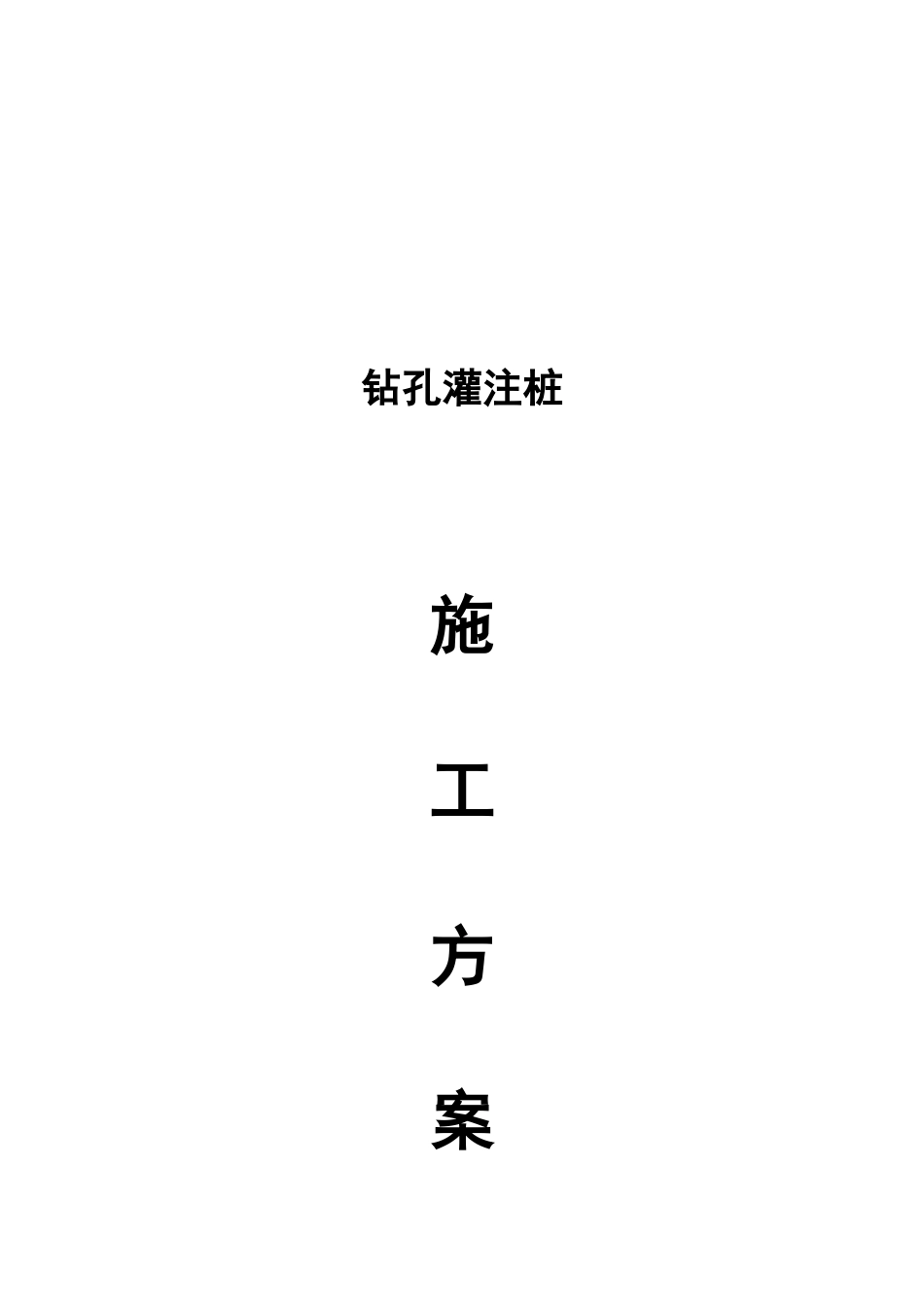

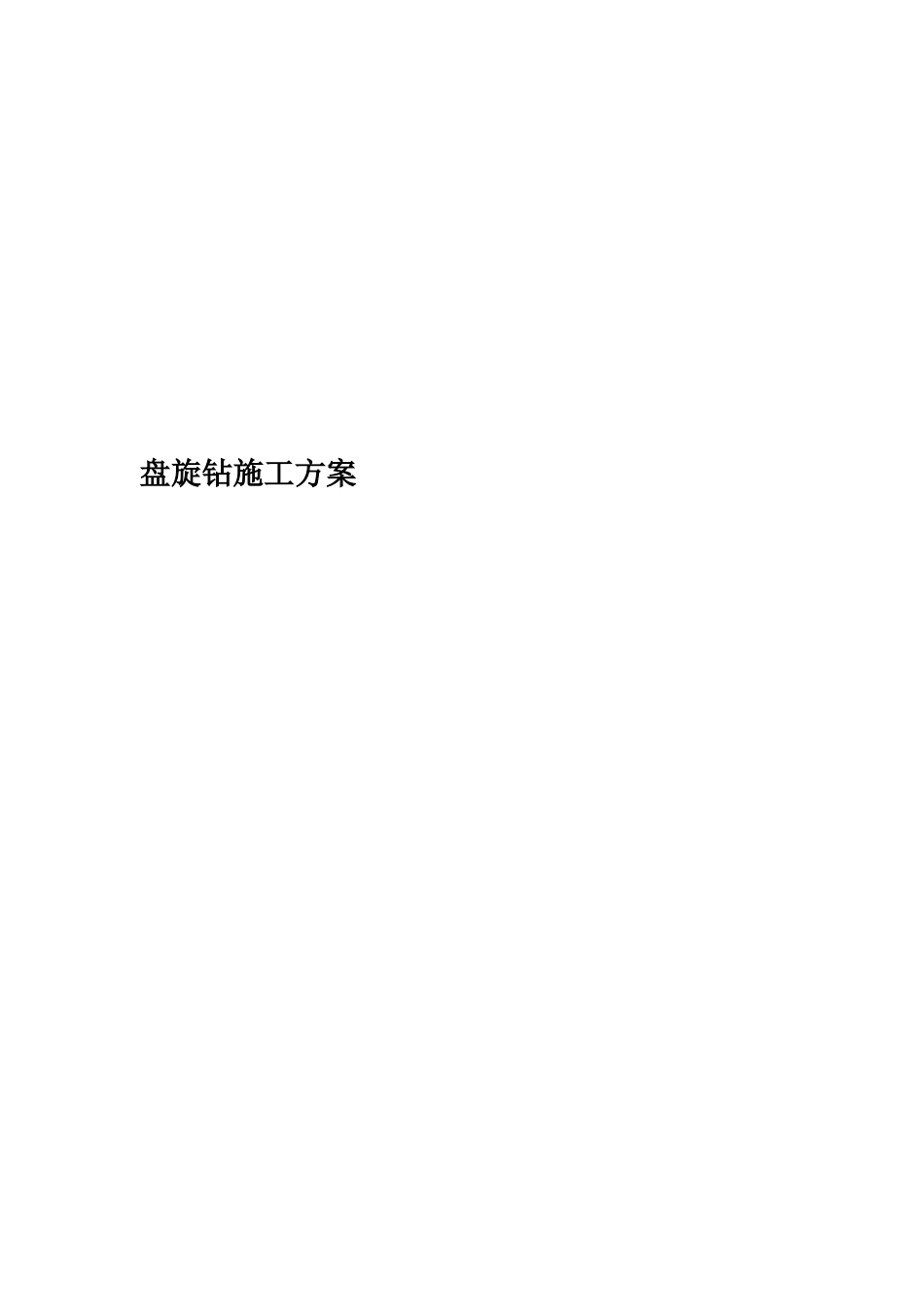

盘旋钻施工方案钻孔灌注桩施工方案xxxxxxxxxxxxx 有限企业11 月 15 日第一章 工程概况1、工程概况1.1 工程概要上海市 xxxx 下立交工程位于上海市 xx 区北侧 xxxxxxx，工程实行双层 Y 字型下立交，选择 xx 路-xx 路南和 xx 路北-xx 路南方向设置下立交，下立交布置为双层地下结构。其中沿 xx 路-xx 路方向布置下立交根本，位于上层车道，在与下层匝道高差完全分离后，上穿匝道南侧顶管工作井，之后上跨匝道和轨道交通 x 号线后，转入 x 路，根本全长 xxm。沿 xx 路方向设置下立交匝道，位于下立交下层车道、于 xx路以北从根本两侧分出，下穿根本后快速汇合下穿合流污水管及原规划轨道交通 xx号线，东侧紧贴 xx 号线（xx 站—xx 站）盾构区间，匝道全长约 xxm。 本工程包含根本 xx 路敞开段（MKxx+xx~MKxx+xx），根本 xx 路~xx 路暗埋段（MKxx+xx~MKxx+xx），其中该暗埋段包含 xx 路南侧顶管接收井（MWKxx+xx~MWKxx+xx），根本 xx 路敞开段（MKxx+xx~MKxx+xx），xx 路北侧匝道暗埋段（MWKxx+xxMWKxx+xx），匝道敞开段（MWKxx+xx~MWKxx+xx）。 本工程实行 Φ800 和 Φ600 钻孔灌注桩，，桩长范围在 18～47m。表 1 桩基础数量统计表区域桩号桩长数量A 区MKxx+xx~MKxx+xx25~47mxxC 区MKxx+xx~MKxx+xx25~32mxxB 区MWKxx+xx~MWKxx+xx18~30mxx坑中坑围护MWKxx+xx~MWKxx+xx18~20mxx1.2 编制依据1、招标文件2、施工图纸3、《公路桥涵施工技术法律规范》JTG/T F50-4、《城市桥梁工程施工与质量验收法律规范》CJJ2-5、《工程测量法律规范》 GB 50026- 6、《钢筋焊接及验收规程》 JGJ 18- 7、《公路工程桩基动测技术法律规范》 JTG/TF81-01-8、《施工现场临时用电安全技术法律规范》 JGJ46-9、另外，依照设计要求和其余关于包括要求，相关依据日后再行补充调整。2、水文地质条件2.1 地形、地貌xx 区属上海市，区境是长江三角洲前沿冲积平原，是较早滨海平原一部分。终年累月，长江挟带大量泥沙，经波、潮、流作用，沉积成陆。2.2 场地地基土组成依照实地勘察，当地域地基土组成各土层分布及结构特征简述以下： ① -1 填土：上部为混凝土路面，其下为杂填土，含碎石、砖块等建筑垃圾；下部已粘性土为主，含有机质、植物根茎等细小杂物，土质涣散不均匀。② -1 粉质黏土夹粘质粉土：含氧化铁锈斑点，局部夹少许砂质粉土，土质不均。层顶埋深约 1.4～3.2m，层厚约 0.4～1.9m。改层...
