回旋钻机钻孔灌注桩施工工艺及方法VIP专享

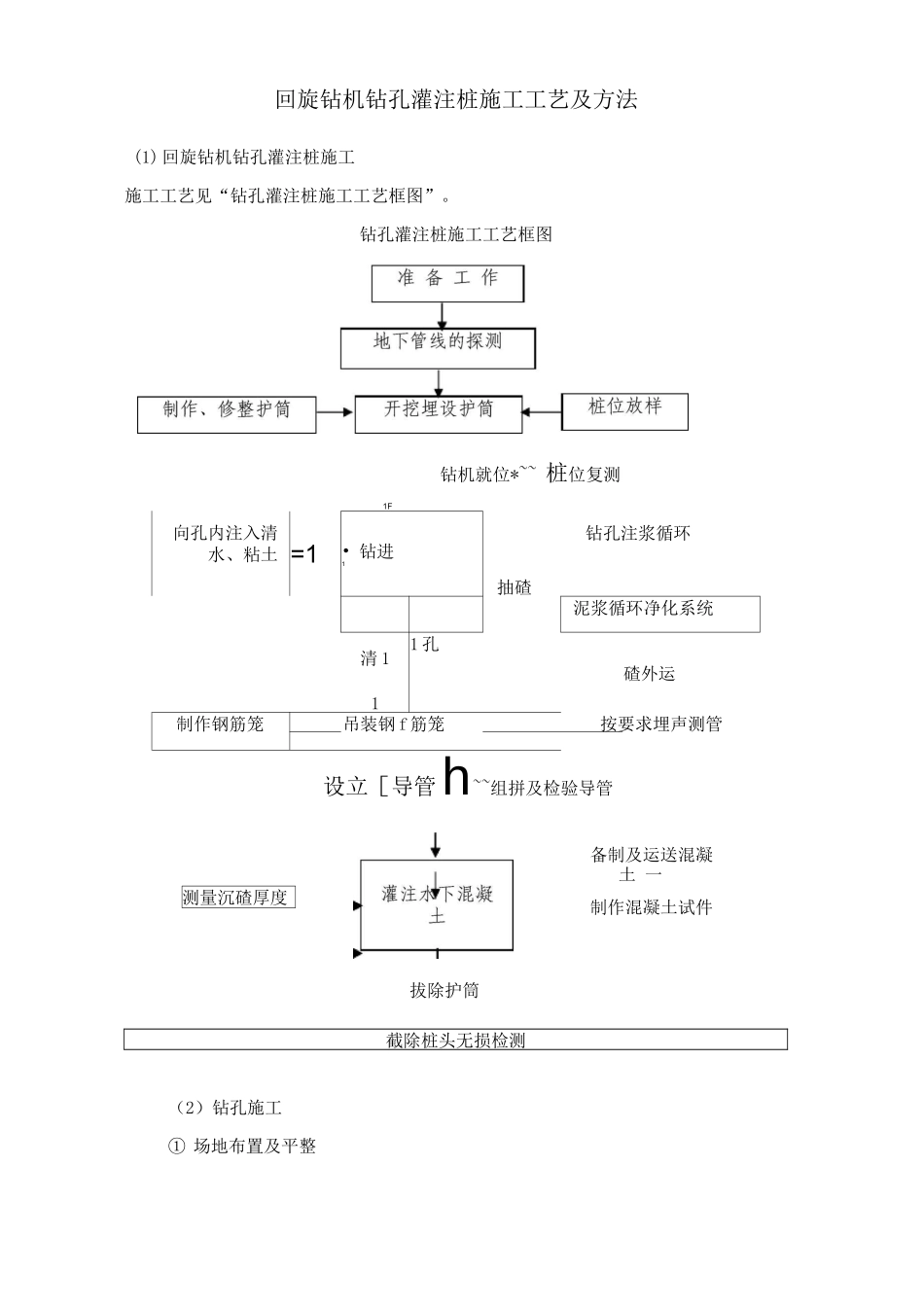

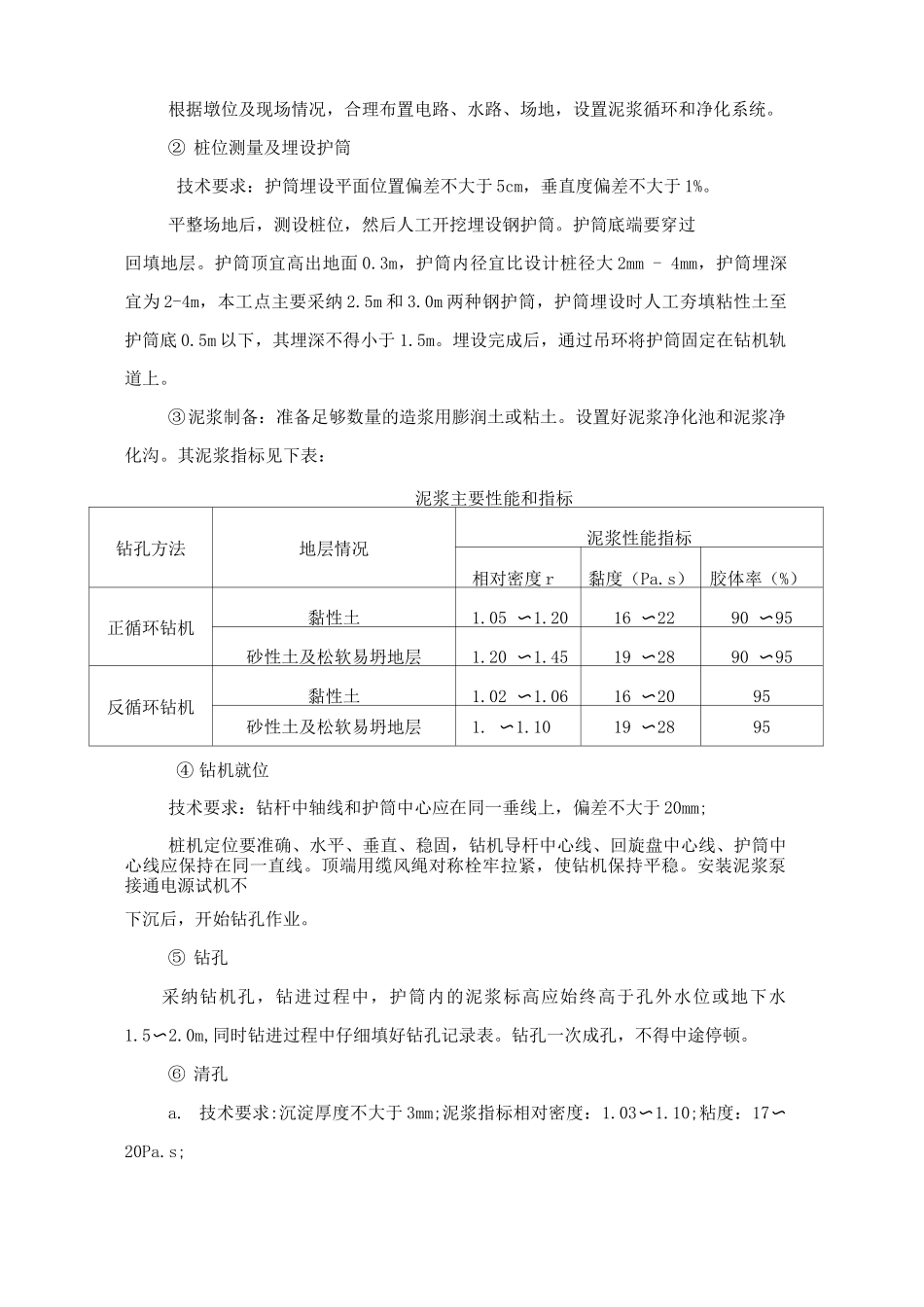

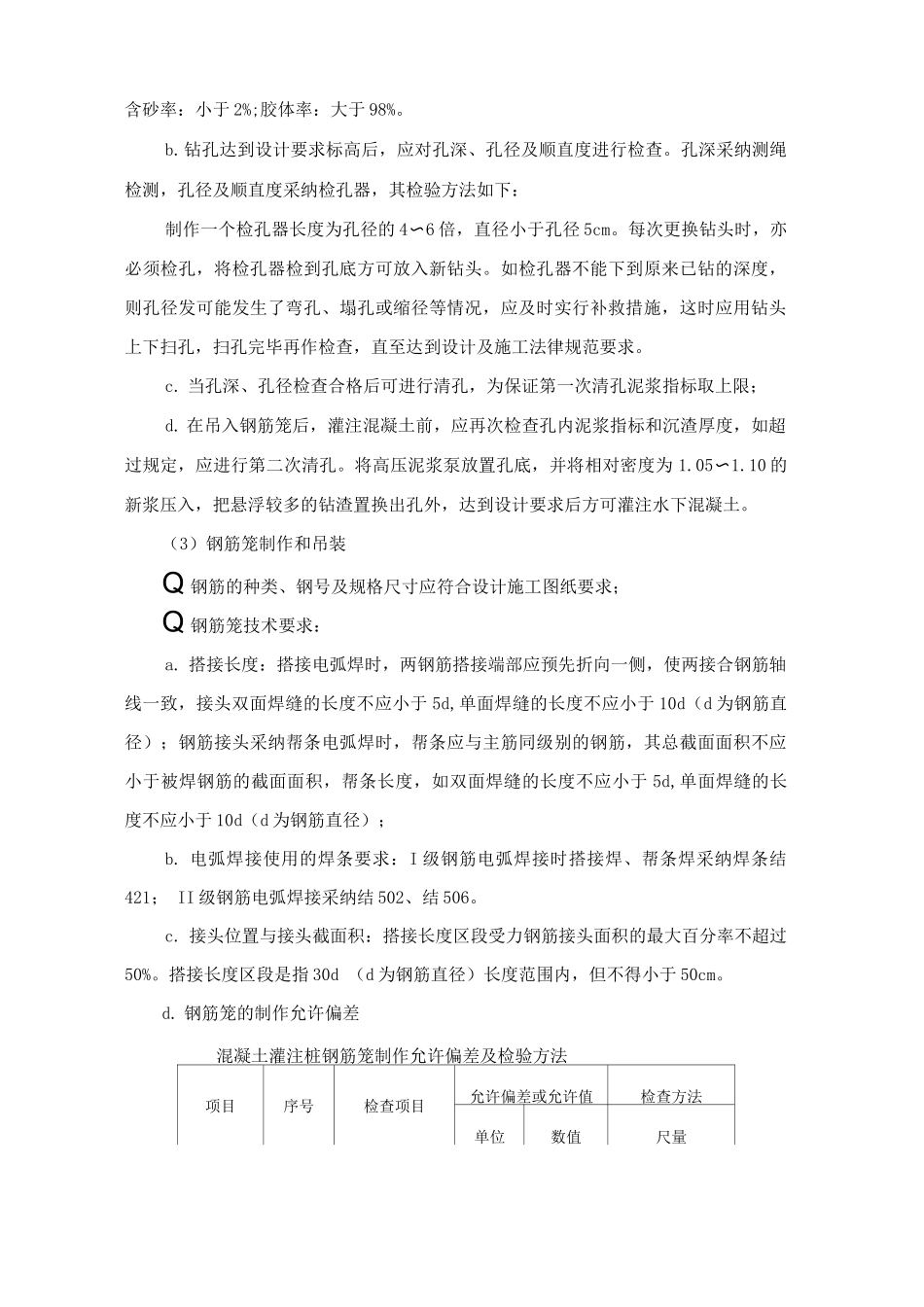

回旋钻机钻孔灌注桩施工工艺及方法(1)回旋钻机钻孔灌注桩施工施工工艺见“钻孔灌注桩施工工艺框图”。钻孔灌注桩施工工艺框图1F向孔内注入清水、粘土 =1• 钻进1抽碴钻孔注浆循环泥浆循环净化系统清 111 孔碴外运制作钢筋笼吊装钢 f筋笼按要求埋声测管设立［导管h~~组拼及检验导管备制及运送混凝土 一制作混凝土试件截除桩头无损检测（2）钻孔施工① 场地布置及平整测量沉碴厚度钻机就位*~~ 桩位复测拔除护筒根据墩位及现场情况，合理布置电路、水路、场地，设置泥浆循环和净化系统。② 桩位测量及埋设护筒技术要求：护筒埋设平面位置偏差不大于 5cm，垂直度偏差不大于 1%。平整场地后，测设桩位，然后人工开挖埋设钢护筒。护筒底端要穿过回填地层。护筒顶宜高出地面 0.3m，护筒内径宜比设计桩径大 2mm - 4mm，护筒埋深宜为 2-4m，本工点主要采纳 2.5m 和 3.0m 两种钢护筒，护筒埋设时人工夯填粘性土至护筒底 0.5m 以下，其埋深不得小于 1.5m。埋设完成后，通过吊环将护筒固定在钻机轨道上。③泥浆制备：准备足够数量的造浆用膨润土或粘土。设置好泥浆净化池和泥浆净化沟。其泥浆指标见下表：泥浆主要性能和指标钻孔方法地层情况泥浆性能指标相对密度 r黏度（Pa.s）胶体率（%）正循环钻机黏性土1.05 〜1.2016 〜2290 〜95砂性土及松软易坍地层1.20 〜1.4519 〜2890 〜95反循环钻机黏性土1.02 〜1.0616 〜2095砂性土及松软易坍地层1. 〜1.1019 〜2895④ 钻机就位技术要求：钻杆中轴线和护筒中心应在同一垂线上，偏差不大于 20mm;桩机定位要准确、水平、垂直、稳固，钻机导杆中心线、回旋盘中心线、护筒中心线应保持在同一直线。顶端用缆风绳对称栓牢拉紧，使钻机保持平稳。安装泥浆泵接通电源试机不下沉后，开始钻孔作业。⑤ 钻孔采纳钻机孔，钻进过程中，护筒内的泥浆标高应始终高于孔外水位或地下水1.5〜2.0m,同时钻进过程中仔细填好钻孔记录表。钻孔一次成孔，不得中途停顿。⑥ 清孔a. 技术要求:沉淀厚度不大于 3mm;泥浆指标相对密度：1.03〜1.10;粘度：17〜20Pa.s;含砂率：小于 2%;胶体率：大于 98%。b.钻孔达到设计要求标高后，应对孔深、孔径及顺直度进行检查。孔深采纳测绳检测，孔径及顺直度采纳检孔器，其检验方法如下：制作一个检孔器长度为孔径的 4〜6 倍，直径小于孔径 5cm。每次更换钻头时，亦必须检孔，将检孔器检到孔底方可放入新钻头。如检孔器不能下到原来已钻的深度，则孔径发可能...
