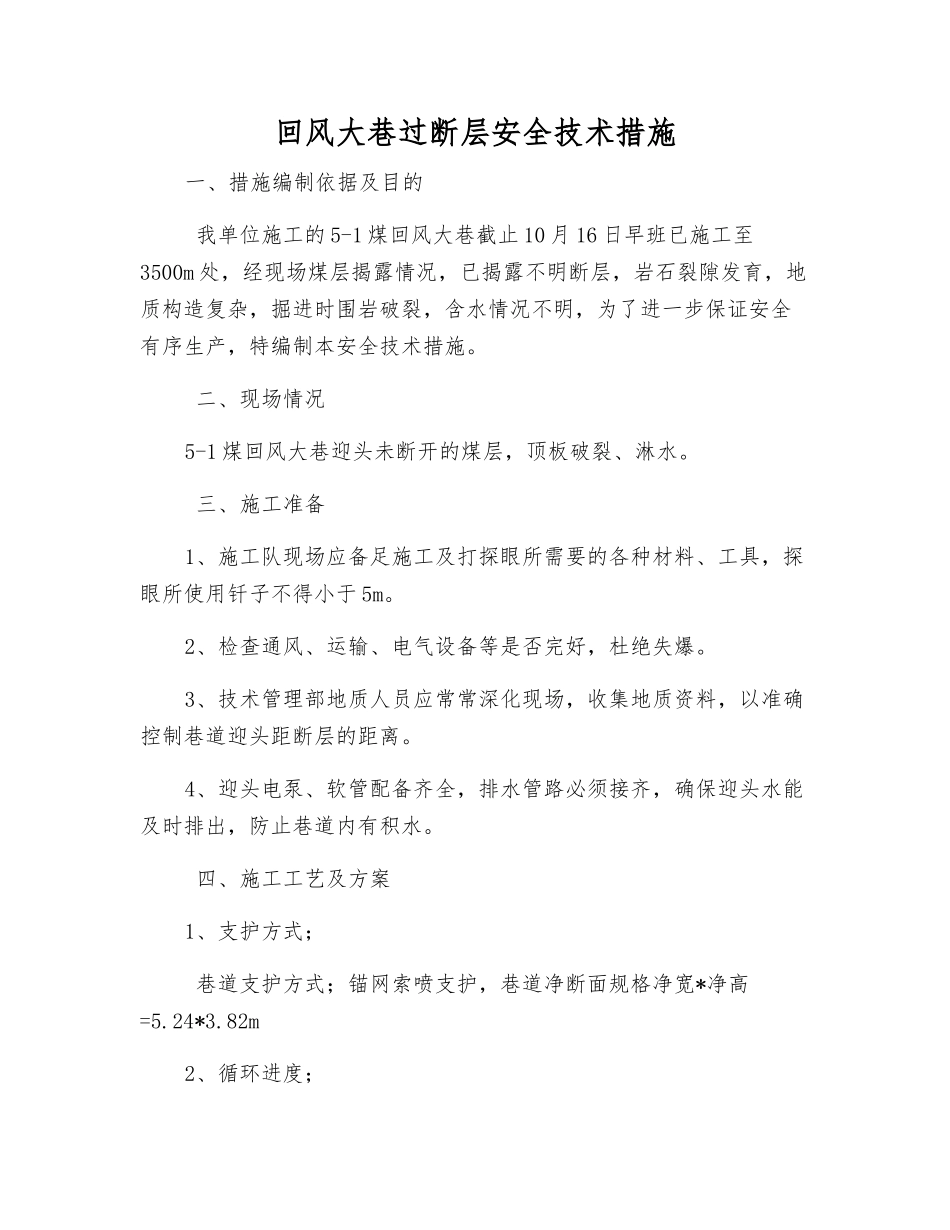

回风大巷过断层安全技术措施

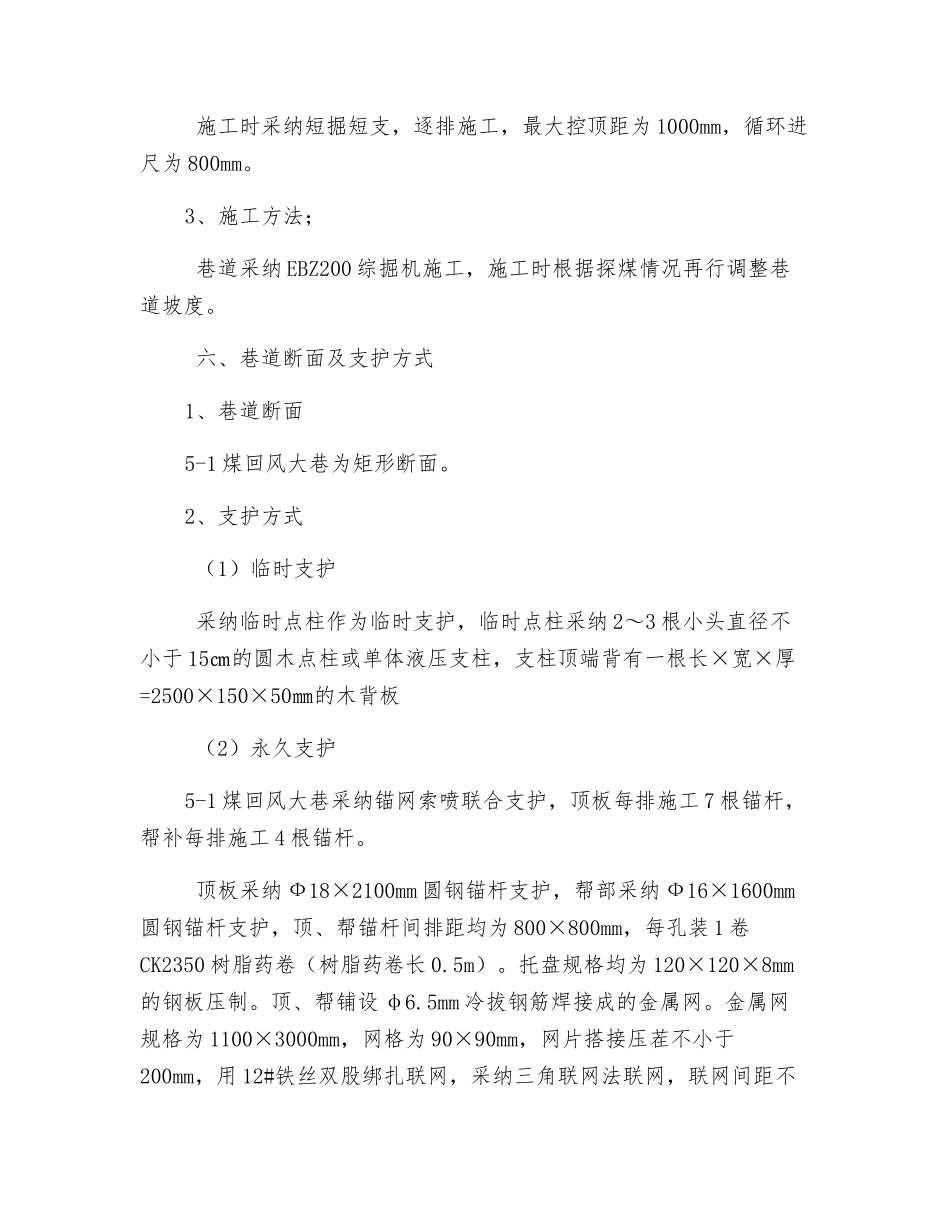

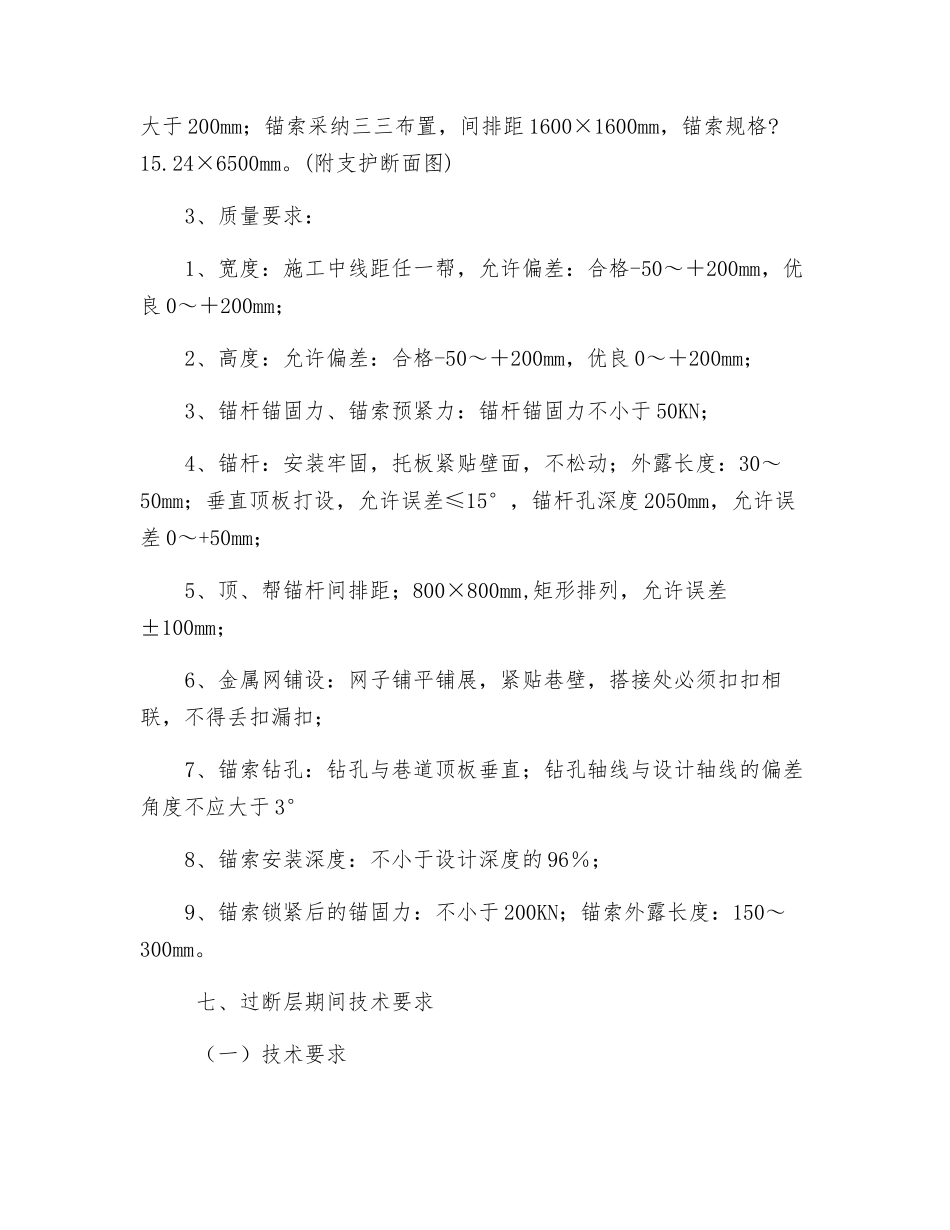

回风大巷过断层安全技术措施一、措施编制依据及目的 我单位施工的 5-1 煤回风大巷截止 10 月 16 日早班已施工至3500m 处，经现场煤层揭露情况，已揭露不明断层，岩石裂隙发育，地质构造复杂，掘进时围岩破裂，含水情况不明，为了进一步保证安全有序生产，特编制本安全技术措施。 二、现场情况5-1 煤回风大巷迎头未断开的煤层，顶板破裂、淋水。 三、施工准备1、施工队现场应备足施工及打探眼所需要的各种材料、工具，探眼所使用钎子不得小于 5m。2、检查通风、运输、电气设备等是否完好，杜绝失爆。3、技术管理部地质人员应常常深化现场，收集地质资料，以准确控制巷道迎头距断层的距离。4、迎头电泵、软管配备齐全，排水管路必须接齐，确保迎头水能及时排出，防止巷道内有积水。 四、施工工艺及方案1、支护方式； 巷道支护方式；锚网索喷支护，巷道净断面规格净宽*净高=5.24*3.82m2、循环进度； 施工时采纳短掘短支，逐排施工，最大控顶距为 1000mm，循环进尺为 800mm。3、施工方法； 巷道采纳 EBZ200 综掘机施工，施工时根据探煤情况再行调整巷道坡度。 六、巷道断面及支护方式1、巷道断面5-1 煤回风大巷为矩形断面。2、支护方式 （1）临时支护 采纳临时点柱作为临时支护，临时点柱采纳 2～3 根小头直径不小于 15㎝的圆木点柱或单体液压支柱，支柱顶端背有一根长×宽×厚=2500×150×50㎜的木背板 （2）永久支护5-1 煤回风大巷采纳锚网索喷联合支护，顶板每排施工 7 根锚杆，帮补每排施工 4 根锚杆。 顶板采纳 Ф18×2100mm 圆钢锚杆支护，帮部采纳 Ф16×1600mm圆钢锚杆支护，顶、帮锚杆间排距均为 800×800mm，每孔装 1 卷CK2350 树脂药卷（树脂药卷长 0.5m）。托盘规格均为 120×120×8mm的钢板压制。顶、帮铺设 φ6.5mm 冷拔钢筋焊接成的金属网。金属网规格为 1100×3000mm，网格为 90×90mm，网片搭接压茬不小于200mm，用 12#铁丝双股绑扎联网，采纳三角联网法联网，联网间距不大于 200mm；锚索采纳三三布置，间排距 1600×1600mm，锚索规格?15.24×6500mm。(附支护断面图)3、质量要求：1、宽度：施工中线距任一帮，允许偏差：合格-50～＋200mm，优良 0～＋200mm；2、高度：允许偏差：合格-50～＋200mm，优良 0～＋200mm；3、锚杆锚固力、锚索预紧力：锚杆锚固力不小于 50KN；4、锚杆：安装牢固，托板紧贴壁面，不松动；外露长度：30～50mm；垂直顶板打设，允许误差≤15°，锚杆孔深...
