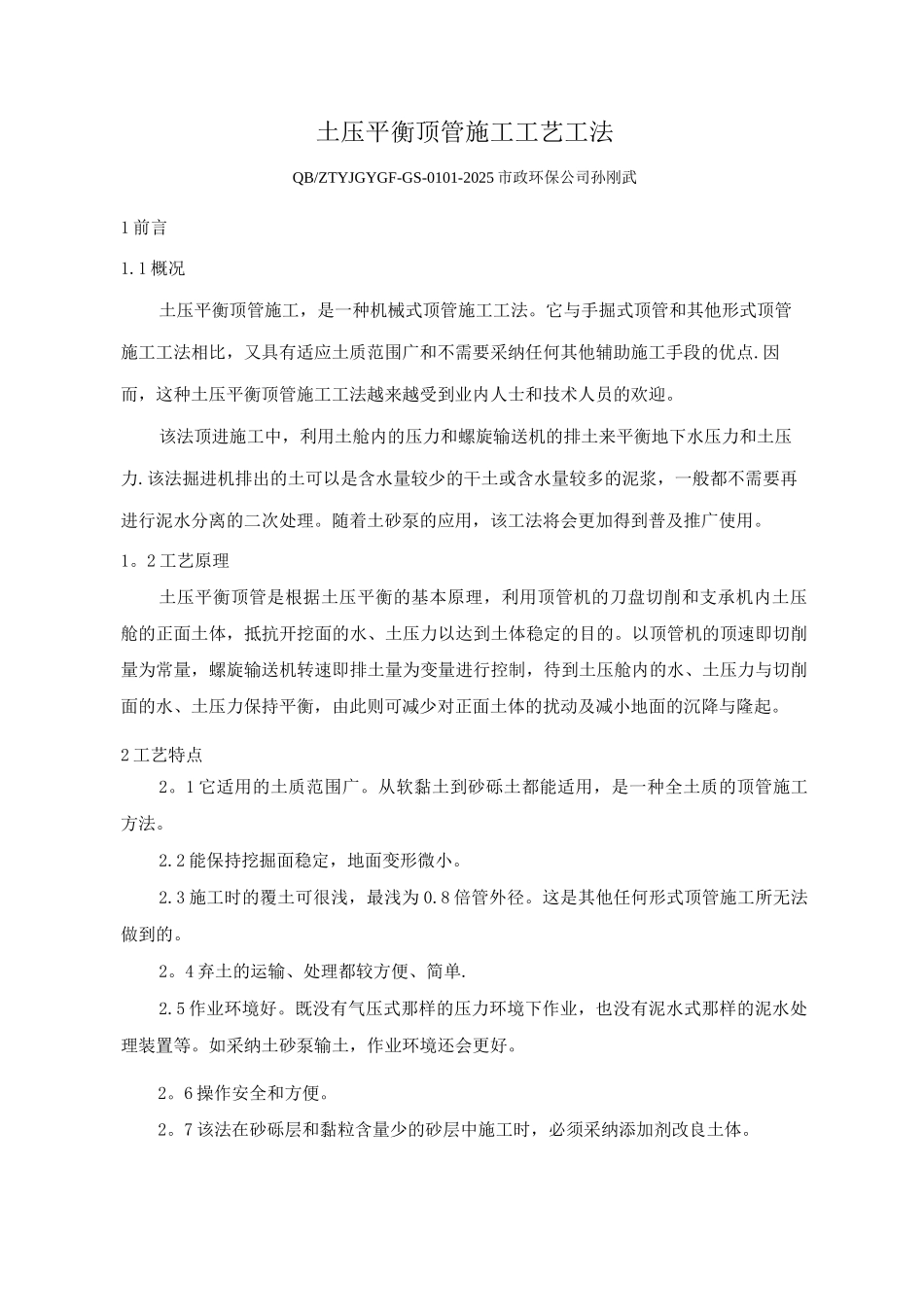

土压平衡顶管施工工艺工法QB/ZTYJGYGF-GS-0101-2025 市政环保公司孙刚武1 前言1.1 概况土压平衡顶管施工，是一种机械式顶管施工工法。它与手掘式顶管和其他形式顶管施工工法相比，又具有适应土质范围广和不需要采纳任何其他辅助施工手段的优点.因而，这种土压平衡顶管施工工法越来越受到业内人士和技术人员的欢迎。该法顶进施工中，利用土舱内的压力和螺旋输送机的排土来平衡地下水压力和土压力.该法掘进机排出的土可以是含水量较少的干土或含水量较多的泥浆，一般都不需要再进行泥水分离的二次处理。随着土砂泵的应用，该工法将会更加得到普及推广使用。1。2 工艺原理土压平衡顶管是根据土压平衡的基本原理，利用顶管机的刀盘切削和支承机内土压舱的正面土体，抵抗开挖面的水、土压力以达到土体稳定的目的。以顶管机的顶速即切削量为常量，螺旋输送机转速即排土量为变量进行控制，待到土压舱内的水、土压力与切削面的水、土压力保持平衡，由此则可减少对正面土体的扰动及减小地面的沉降与隆起。2 工艺特点2。1 它适用的土质范围广。从软黏土到砂砾土都能适用，是一种全土质的顶管施工方法。2.2 能保持挖掘面稳定，地面变形微小。2.3 施工时的覆土可很浅，最浅为 0.8 倍管外径。这是其他任何形式顶管施工所无法做到的。2。4 弃土的运输、处理都较方便、简单.2.5 作业环境好。既没有气压式那样的压力环境下作业，也没有泥水式那样的泥水处理装置等。如采纳土砂泵输土，作业环境还会更好。2。6 操作安全和方便。2。7 该法在砂砾层和黏粒含量少的砂层中施工时，必须采纳添加剂改良土体。3 适用范围3。1 本工法适用于 N 值 0—50 的淤泥到砂砾等各种土质条件下施工。3。2 本工法不仅可在穿越河流、公路、铁路、房屋等覆土较深的条件下施工，而且可在覆土深度不小于 0.8 倍管外径的浅覆土条件下施工。3.3 本工法不仅适用于 DN8〜30mm 径的钢筋混凝土管施工，而且也适用于钢管施工。4 主要技术标准《给排水管道施工及验收法律规范》(GB50268)、《顶管施工技术及验收法律规范(试行)》(中国非开挖技术协会行业标准)、《顶管工程施工规程》(DG/TJ08—2049 )( J11324 ).5 施工方法在敷设管道前，先建造一个工作井。在井内顶进轴线的后方，布置一组行程较长的千斤顶，一般每组为 4 只到 6 只，将敷设的管道放在千斤顶前面的导向轨架上，管道的最前端是一台土压平衡顶管机，工具管与管段之间需刚性连接.千斤顶顶推时，以工...
