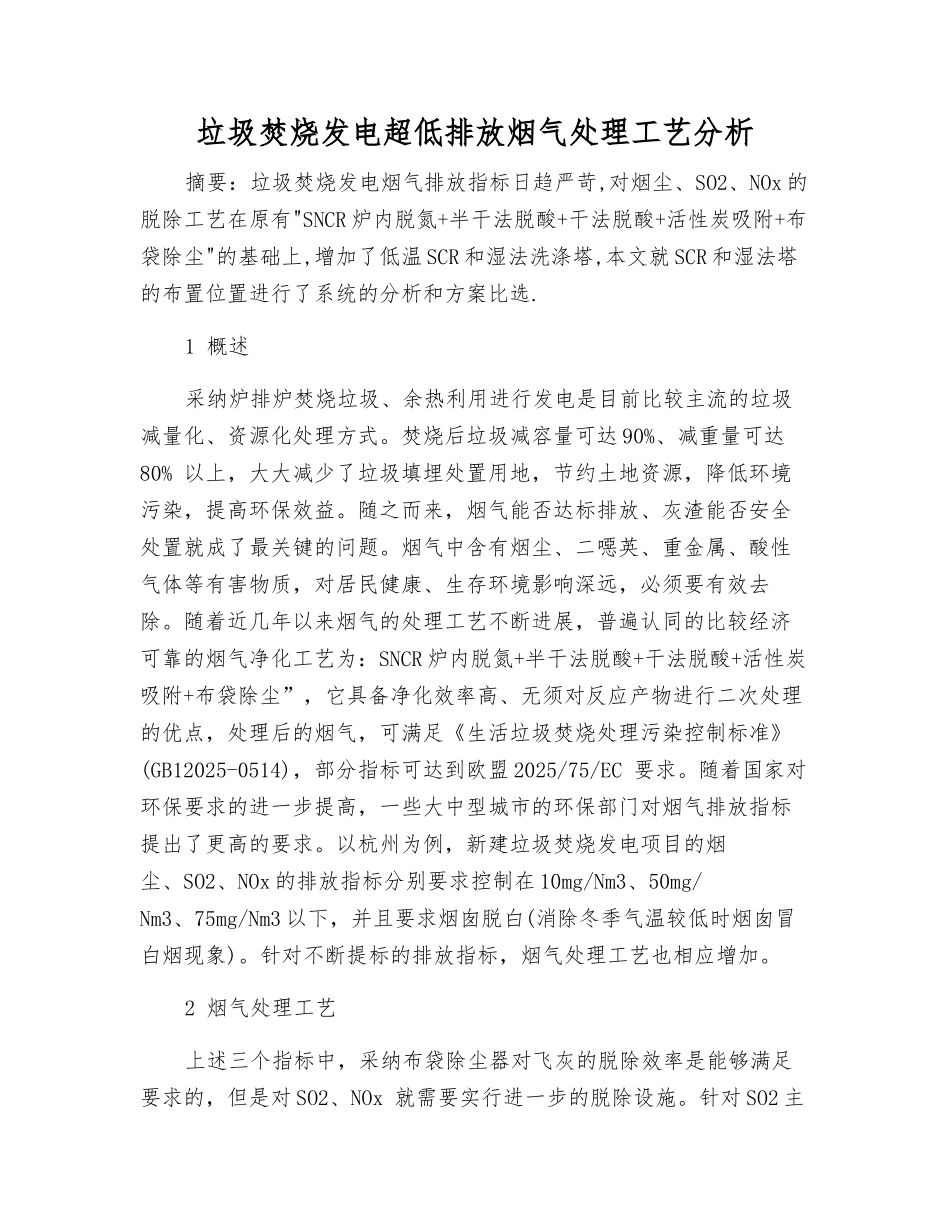

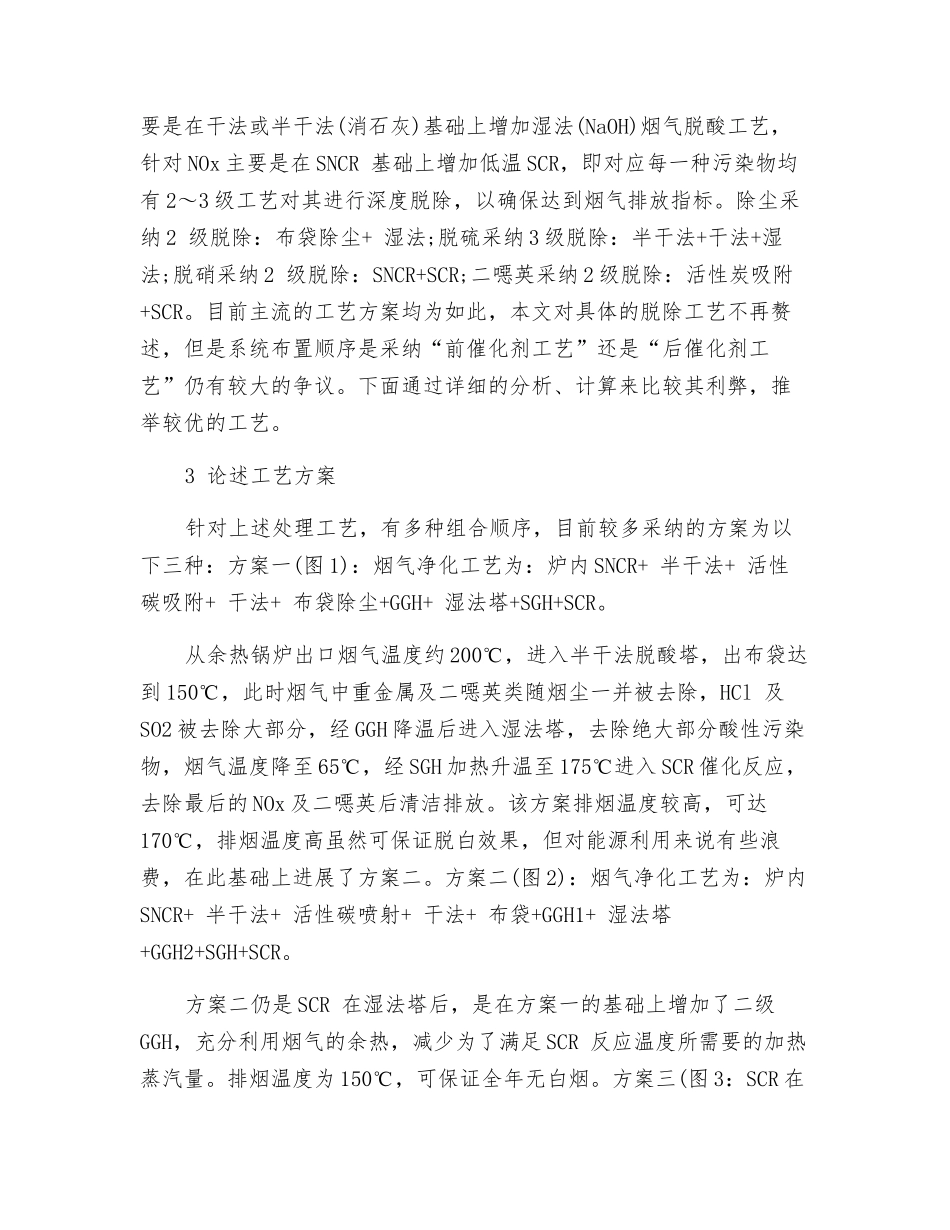

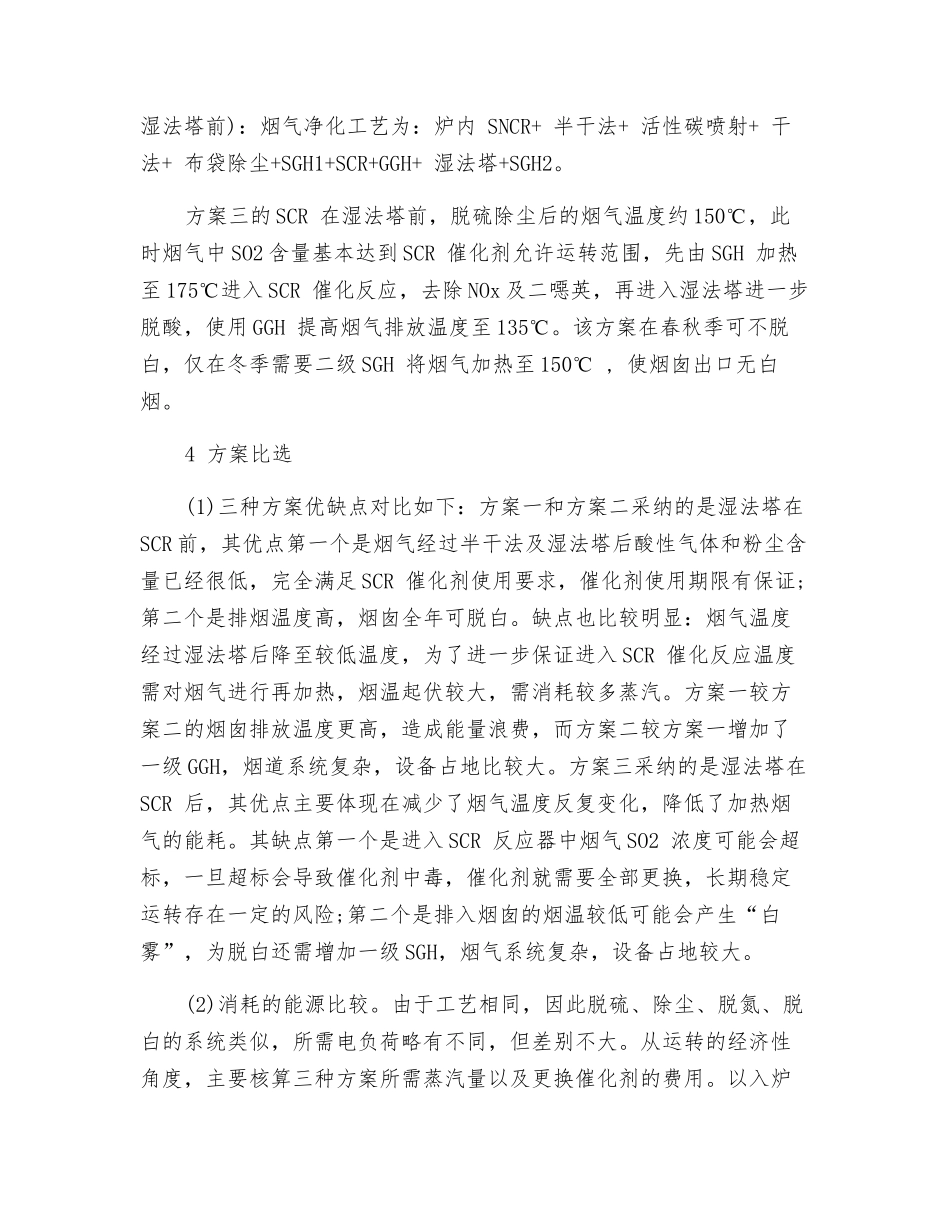

垃圾焚烧发电超低排放烟气处理工艺分析摘要：垃圾焚烧发电烟气排放指标日趋严苛,对烟尘、SO2、NOx 的脱除工艺在原有"SNCR 炉内脱氮+半干法脱酸+干法脱酸+活性炭吸附+布袋除尘"的基础上,增加了低温 SCR 和湿法洗涤塔,本文就 SCR 和湿法塔的布置位置进行了系统的分析和方案比选.1 概述采纳炉排炉焚烧垃圾、余热利用进行发电是目前比较主流的垃圾减量化、资源化处理方式。焚烧后垃圾减容量可达 90%、减重量可达80% 以上，大大减少了垃圾填埋处置用地，节约土地资源，降低环境污染，提高环保效益。随之而来，烟气能否达标排放、灰渣能否安全处置就成了最关键的问题。烟气中含有烟尘、二噁英、重金属、酸性气体等有害物质，对居民健康、生存环境影响深远，必须要有效去除。随着近几年以来烟气的处理工艺不断进展，普遍认同的比较经济可靠的烟气净化工艺为：SNCR 炉内脱氮+半干法脱酸+干法脱酸+活性炭吸附+布袋除尘”，它具备净化效率高、无须对反应产物进行二次处理的优点，处理后的烟气，可满足《生活垃圾焚烧处理污染控制标准》(GB12025-0514)，部分指标可达到欧盟 2025/75/EC 要求。随着国家对环保要求的进一步提高，一些大中型城市的环保部门对烟气排放指标提出了更高的要求。以杭州为例，新建垃圾焚烧发电项目的烟尘、SO2、NOx 的排放指标分别要求控制在 10mg/Nm3、50mg/Nm3、75mg/Nm3 以下，并且要求烟囱脱白(消除冬季气温较低时烟囱冒白烟现象)。针对不断提标的排放指标，烟气处理工艺也相应增加。2 烟气处理工艺上述三个指标中，采纳布袋除尘器对飞灰的脱除效率是能够满足要求的，但是对 SO2、NOx 就需要实行进一步的脱除设施。针对 SO2 主要是在干法或半干法(消石灰)基础上增加湿法(NaOH)烟气脱酸工艺，针对 NOx 主要是在 SNCR 基础上增加低温 SCR，即对应每一种污染物均有 2～3 级工艺对其进行深度脱除，以确保达到烟气排放指标。除尘采纳 2 级脱除：布袋除尘+ 湿法;脱硫采纳 3 级脱除：半干法+干法+湿法;脱硝采纳 2 级脱除：SNCR+SCR;二噁英采纳 2 级脱除：活性炭吸附+SCR。目前主流的工艺方案均为如此，本文对具体的脱除工艺不再赘述，但是系统布置顺序是采纳“前催化剂工艺”还是“后催化剂工艺”仍有较大的争议。下面通过详细的分析、计算来比较其利弊，推举较优的工艺。3 论述工艺方案针对上述处理工艺，有多种组合顺序，目前较多采纳的方案为以下三种：方案一(图 1)：烟气净化工艺为：炉内 SNCR...
