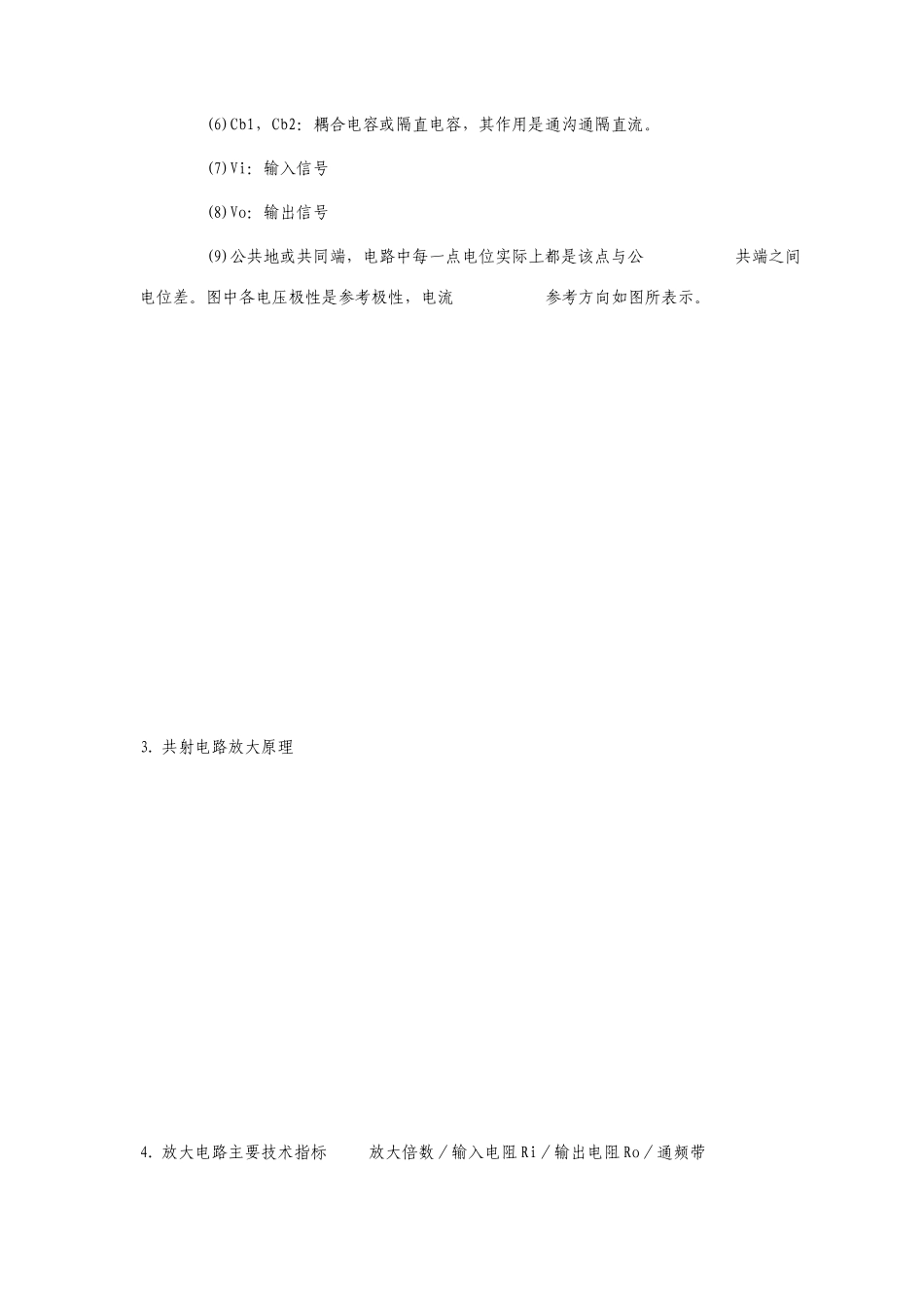

基本共射极放大电路电路分析 3.2.1 基本共射放大电路 1. 放大电路概念：基本放大电路通常是指由一个三极管与对应元件组成三种基本组态放大电路。 a.放大电路主要用于放大微弱信号，输出电压或电流在幅度上得到了放大，输出信号能量得到了加强。 b.输出信号能量实际上是由直流电源提供，经过三极管控制，使之转换成信号能量，提供给负载。 2. 电路组成:(1)三极管 T; (2)VCC：为 JC 提供反偏电压，通常几~ 几十伏; (3)RC：将 IC 改变转换为 Vo 改变，通常几 K~几十 K。 VCE=VCC-ICRC RC ，VCC 同属集电极回路。 (4)VBB：为发射结提供正偏。 (6)Cb1，Cb2：耦合电容或隔直电容，其作用是通沟通隔直流。 (7)Vi：输入信号 (8)Vo：输出信号 (9)公共地或共同端，电路中每一点电位实际上都是该点与公 共端之间电位差。图中各电压极性是参考极性，电流 参考方向如图所表示。 3. 共射电路放大原理 4. 放大电路主要技术指标 放大倍数／输入电阻 Ri／输出电阻 Ro／通频带 (1)放大倍数 (2)输入电阻 Ri (3)输出电阻 Ro (4)通频带 问题 1：放大电路输出电阻小，对放大电路输出电压稳定性是否有利？ 问题 2：有一个放大电路输入信号频率成份为 100 Hz~10 kHz，那么放大电路通频带应怎样选择？假如放大电路通频带比输入信号频带窄，那么输出信号将发生什么改变？ 3.2.2 放大电路图解分析法 1. 直流通路与沟通通路 静态：只考虑直流信号，即 Vi=0，各点电位不变（直流工作状态）。 动态：只考虑沟通信号，即 Vi 不为 0，各点电位改变（沟通工作状态）。 直流通路：电路中无改变量，电容相当于开路，电感相当于短路。 沟通通路：电路中电容短路，电感开路，直流电源对公共端短路。 放大电路建立正确静态，是确保动态工作前提。分析放大电路必须要正确地域分静态和动态，正确地域分直流通道和沟通通道。 直流通路 沟通通路 2. 静态分析 例 3.2.1：电路及参数如图，求 Q 点值 例 3.2.2：电路及参数如图，求 Q 点值 (2) 静态工作点图解分析 讨论：电路参数改变对 Q 点影响 3. 动态分析 截止失真：因为放大电路工作点达成了三极管截止区而引发非线性失真。对于NPN 管，输出电压表现为顶部失真。 饱和失真：因为放大电路工作点达成了三极管饱和区而引发非线性失真。对于 NPN 管，输出电压表现为底部失真。注意：对于 PNP 管，因为是负电源供电，失真表现形式，与 NPN 管恰好相...
