塔吊立塔施工方案

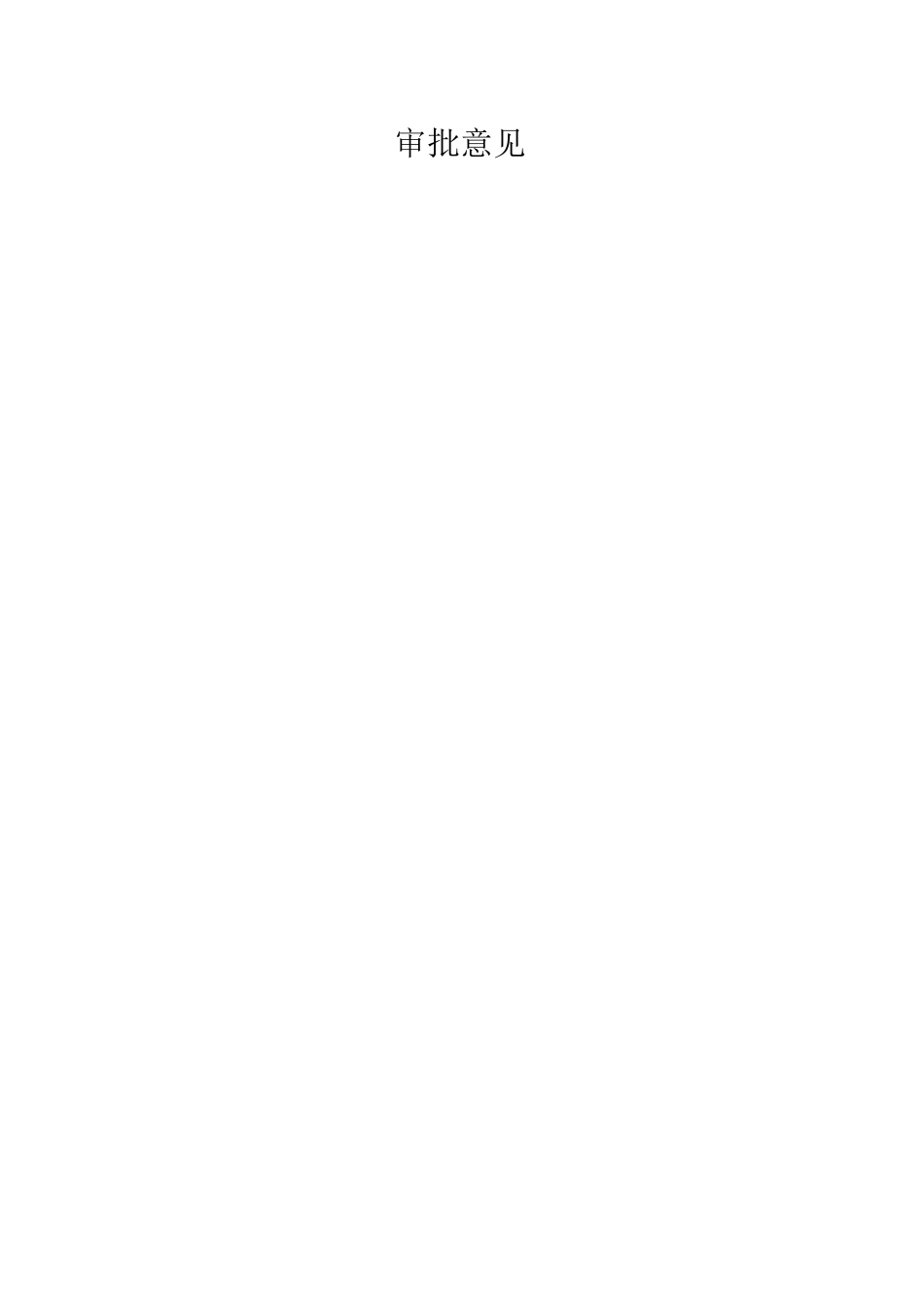

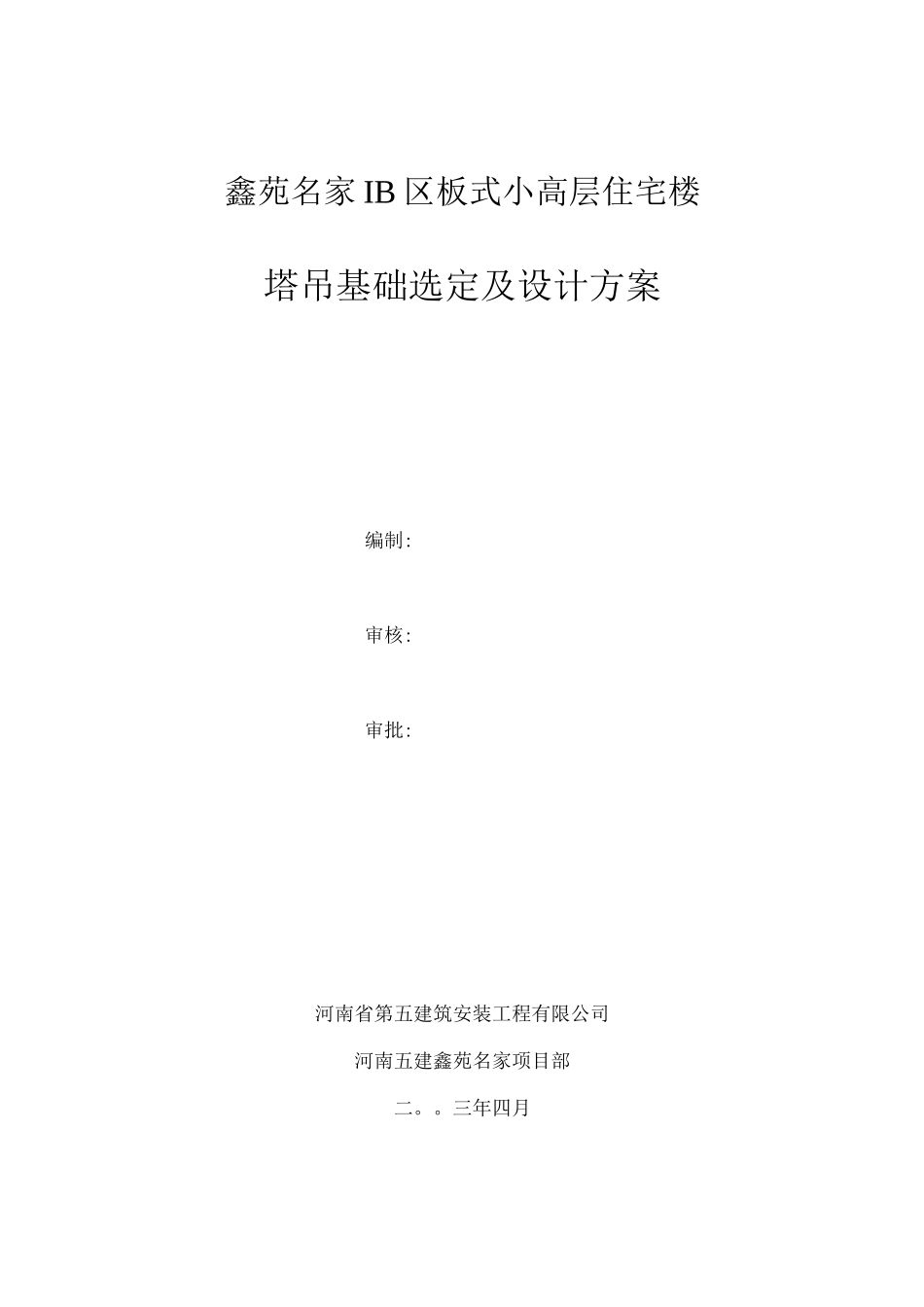

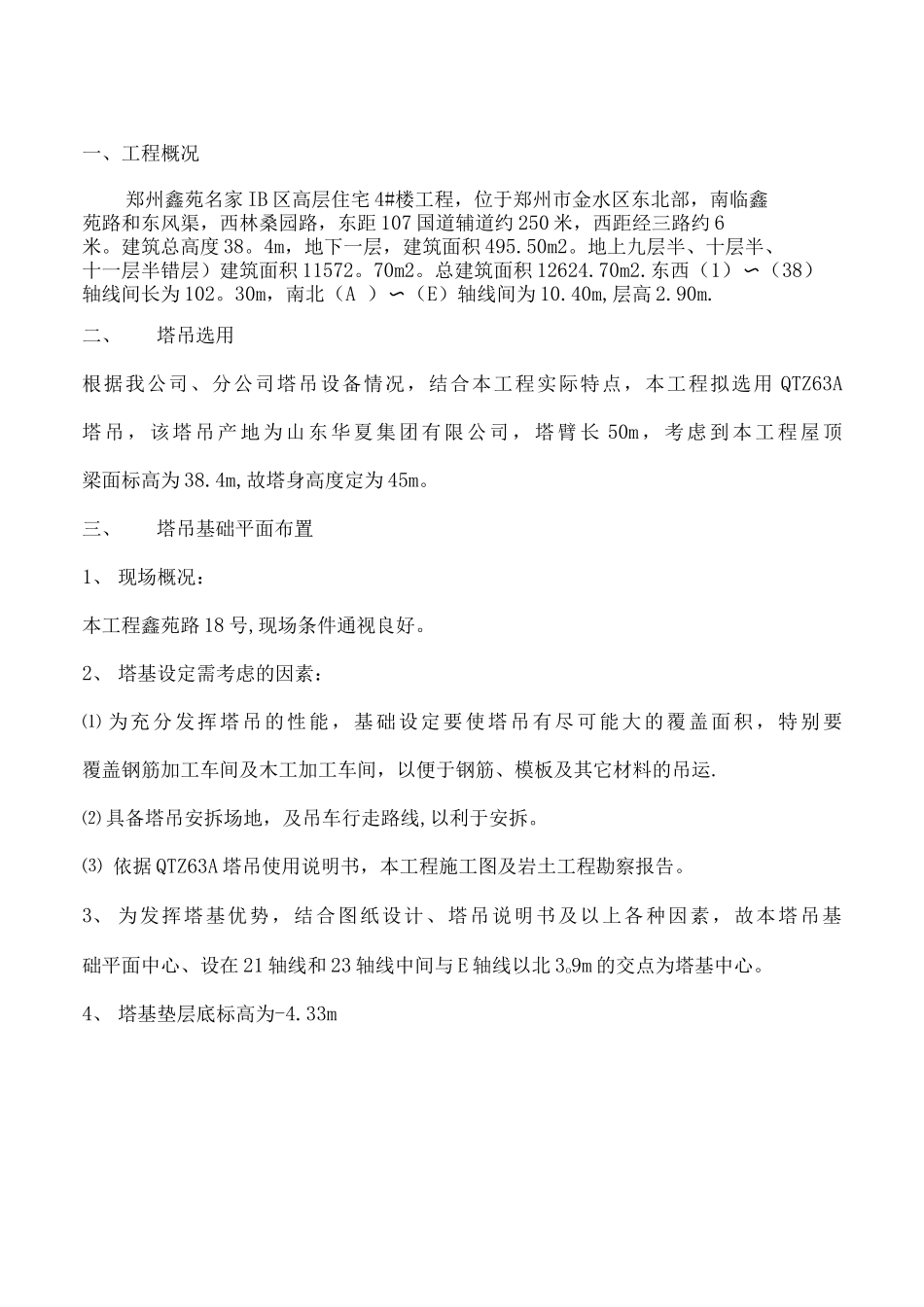

鑫苑名家 IB 区板式小高层住宅楼塔吊基础选定及设计方案编制:审核:审批:河南省第五建筑安装工程有限公司河南五建鑫苑名家项目部二。。三年四月审批意见一、工程概况郑州鑫苑名家 IB 区高层住宅 4#楼工程，位于郑州市金水区东北部，南临鑫苑路和东风渠，西林桑园路，东距 107 国道辅道约 250 米，西距经三路约 6米。建筑总高度 38。4m，地下一层，建筑面积 495.50m2。地上九层半、十层半、十一层半错层）建筑面积 11572。70m2。总建筑面积 12624.70m2.东西（1）〜（38）轴线间长为 102。30m，南北（A ）〜（E）轴线间为 10.40m,层高 2.90m.二、塔吊选用根据我公司、分公司塔吊设备情况，结合本工程实际特点，本工程拟选用 QTZ63A塔 吊 ， 该 塔 吊 产 地 为 山 东 华 夏 集 团 有 限 公 司 ， 塔 臂 长 50m ， 考 虑 到 本 工 程 屋 顶梁面标高为 38.4m,故塔身高度定为 45m。三、塔吊基础平面布置1、 现场概况：本工程鑫苑路 18 号,现场条件通视良好。2、 塔基设定需考虑的因素：⑴ 为充分发挥塔吊的性能，基础设定要使塔吊有尽可能大的覆盖面积，特别要覆盖钢筋加工车间及木工加工车间，以便于钢筋、模板及其它材料的吊运.⑵ 具备塔吊安拆场地，及吊车行走路线,以利于安拆。⑶ 依据 QTZ63A 塔吊使用说明书，本工程施工图及岩土工程勘察报告。3、 为发挥塔基优势，结合图纸设计、塔吊说明书及以上各种因素，故本塔吊基础平面中心、设在 21 轴线和 23 轴线中间与 E 轴线以北 3o9m 的交点为塔基中心。4、 塔基垫层底标高为-4.33m5、后附塔吊布置平面图。四、塔基设计根据 QTZ63A 塔吊使用说明书中有关塔吊的各种技术参数，结合核工业工程勘察院提供的鑫苑名家 IB 区场地《岩土工程勘察报告》中的地质标准值.根据 QTZ63A 使用说明书中 5x5x1。35m 方案所需的最小地耐力为：0.22Mpa天然地基土层根据勘察报告可知为第（3）层，即粉质粘土，该土层的天然地基承载力标准值为：f=70kpa 而塔吊所需最小地基承载力为 220Kpa。K因此本工程塔基准备在塔基下回填三七灰土做基础垫层。垫层三七灰土自身承载力：250Kpa.所以塔基可座在三七灰土上.三七灰土： 65 x 65 x 10五、地基承载力验算：1、塔吊组件重量 P底架 qi=962.72Kg标准节 q2=763。2 x 18套 架 q3=2561Kg上转台q4=840Kg下转台q5=1416Kg塔帽 q6=1270Kg平衡臂 q7=1350Kg起重臂 q8=4076Kg平衡重 q9=12...
