外墙淋水试验专项施工方案

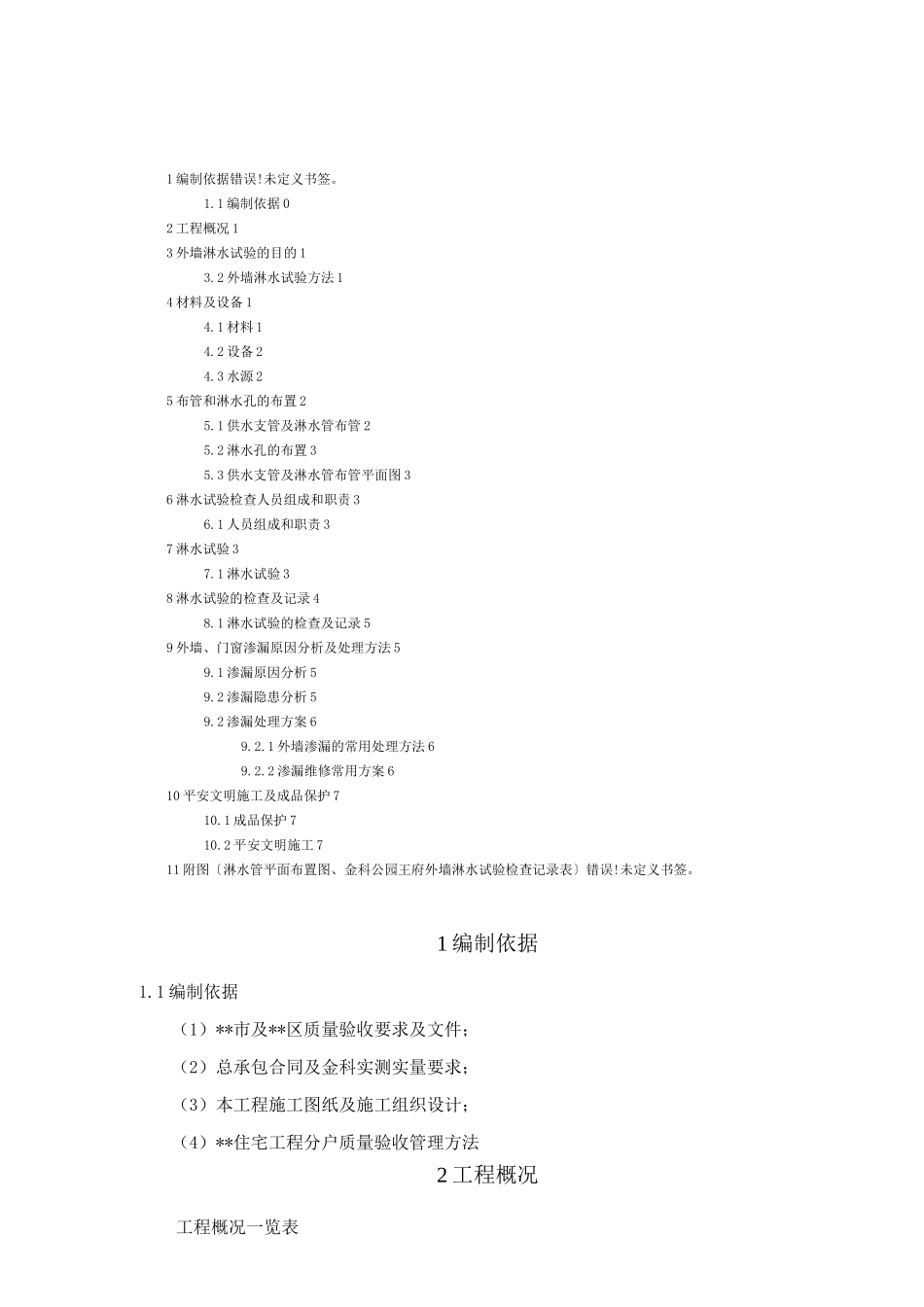

1 编制依据错误!未定义书签。1.1 编制依据 02 工程概况 13 外墙淋水试验的目的 13.2 外墙淋水试验方法 14 材料及设备 14.1 材料 14.2 设备 24.3 水源 25 布管和淋水孔的布置 25.1 供水支管及淋水管布管 25.2 淋水孔的布置 35.3 供水支管及淋水管布管平面图 36 淋水试验检查人员组成和职责 36.1 人员组成和职责 37 淋水试验 37.1 淋水试验 38 淋水试验的检查及记录 48.1 淋水试验的检查及记录 59 外墙、门窗渗漏原因分析及处理方法 59.1 渗漏原因分析 59.2 渗漏隐患分析 59.2 渗漏处理方案 69.2.1 外墙渗漏的常用处理方法 69.2.2 渗漏维修常用方案 610 平安文明施工及成品保护 710.1 成品保护 710.2 平安文明施工 711 附图〔淋水管平面布置图、金科公园王府外墙淋水试验检查记录表〕错误!未定义书签。1 编制依据1.1 编制依据（1）**市及**区质量验收要求及文件；（2）总承包合同及金科实测实量要求；（3）本工程施工图纸及施工组织设计；（4）**住宅工程分户质量验收管理方法2 工程概况工程概况一览表建筑设计概况一览表本工程外墙淋水试验的栋号 1\2\3 号楼。3 外墙淋水试验的目的通过对建筑物的外墙，门窗等部位进展淋水试验，全面检查是否存在渗漏现象，以便于及时发现问题，有针对性的开展整改工作，最终向业主交付合格的建筑产品。3.2 外墙淋水试验方法各项准备工作做好且满足试验条件后，建立、监理等相关单位，对淋水过程进展监视和记录。淋水试验自上而下进展，试验前应将门窗全部关闭。全面淋水试验分为两次进展。第一次全面淋水试验的目的是全面检查，发现漏点并进展整改，第二次全面淋水试验的目的是最后全面检查，确保交楼时外墙渗漏率接近零。4 材料及设备4.1 材料序号材料名称规格备注1供水管DN50 PPR 供水管可借用施工临时供水管2供水支管DN32mm PPR 冷水管，压力等级＞1.6MPao3淋水管DN25mmPPR 冷水管，压力等级＞1.6MPao4控制阀门与供水支管配套5胶粘〔绑扎〕接头与供水支管、淋水管配套用于供水支管及淋水管连接6管帽封堵淋水管配套〔用于 PPR 管〕7尼龙绳D6mm每根竖向总长度应大于建筑高度4.2 设备序号材料名称规格数量备注1加压泵功率为 11KW、扬程 1 米〔扬程要大于建筑物总高度〕3 台可借用施工临时供水管，首层安装加压泵。2压力表量程 0.6MPa — 1MPa 之间3 块检测最不利点淋水管的水压。4.3 水源根据现场实际情况，现场施工用水源为...
