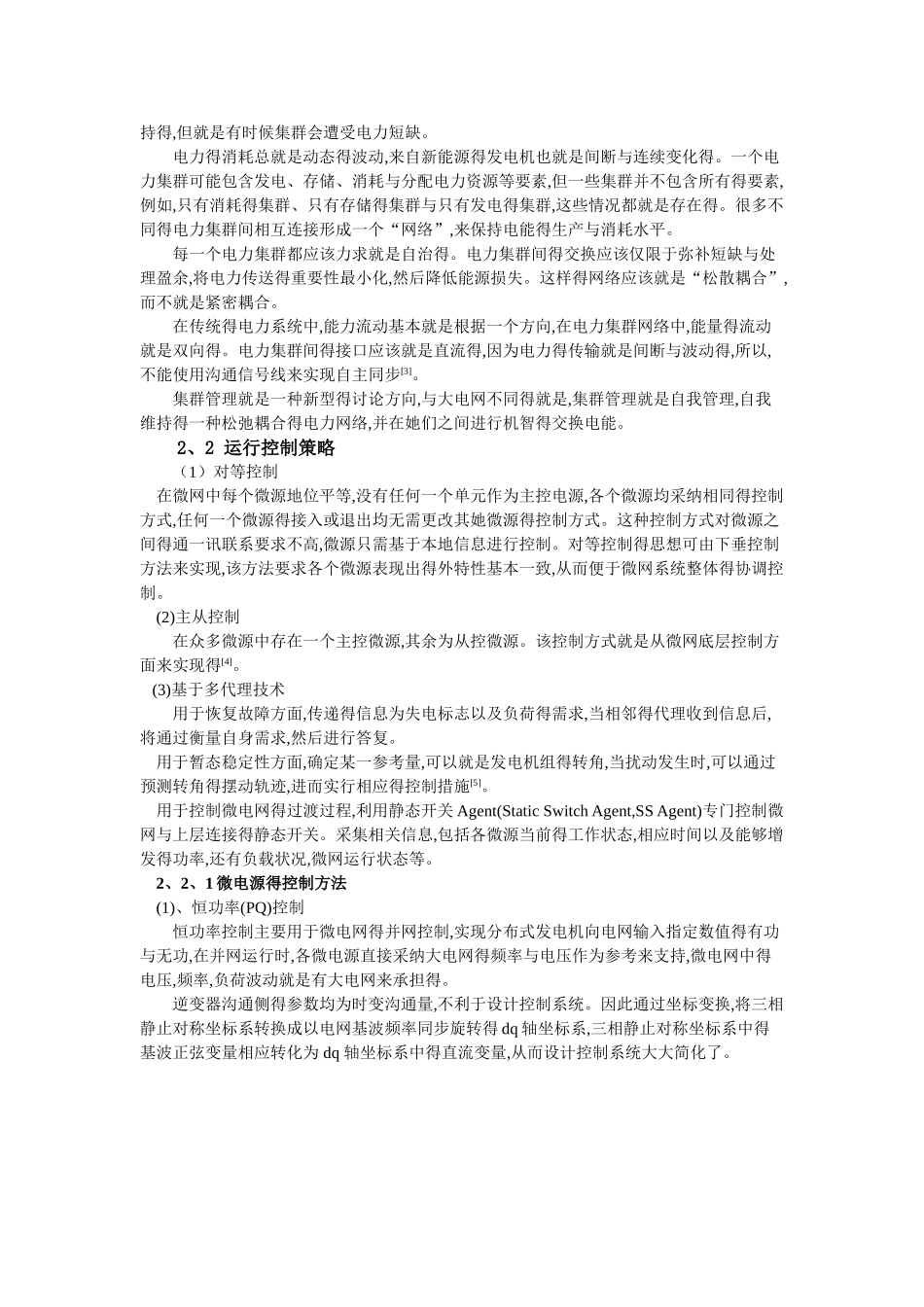

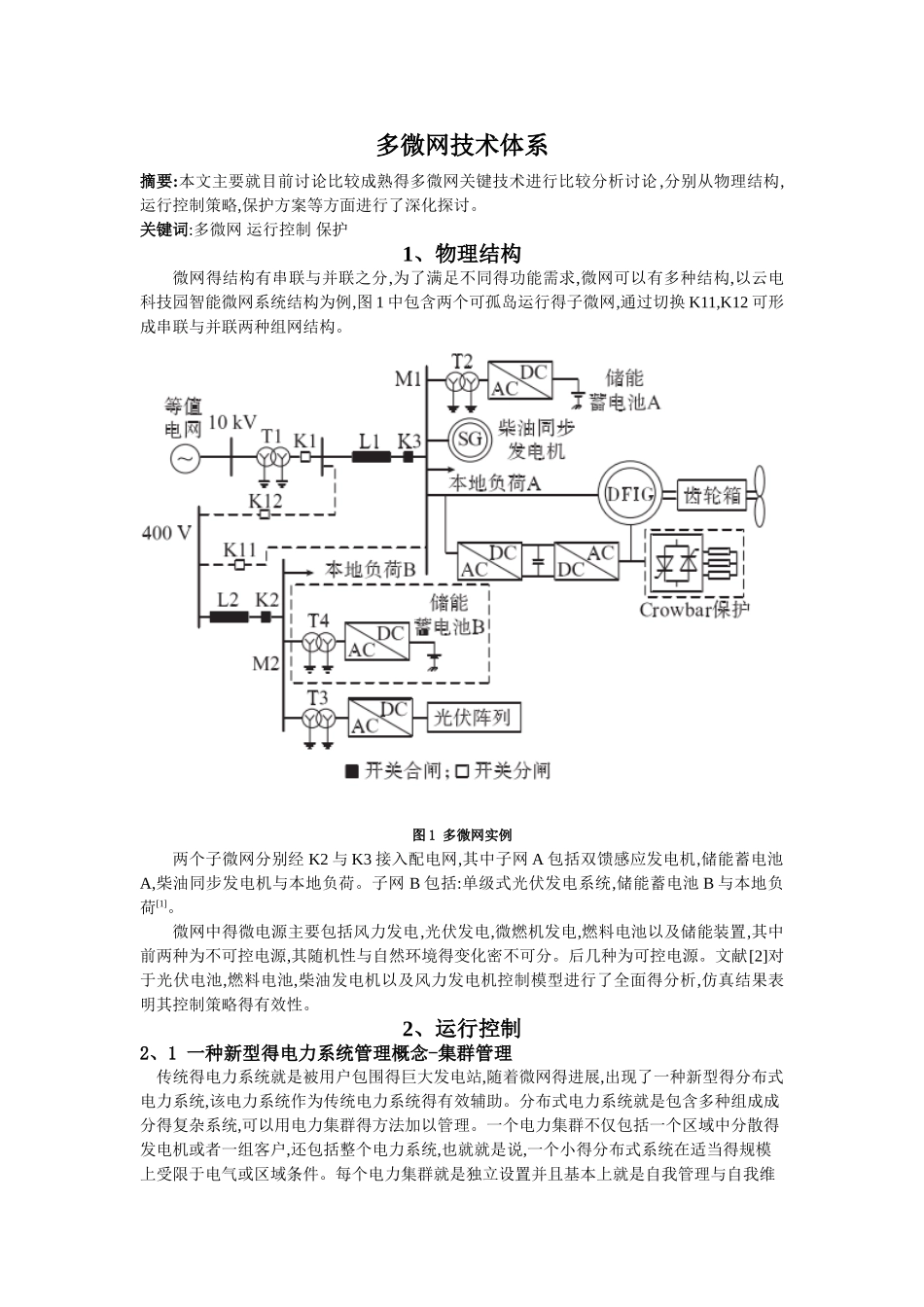

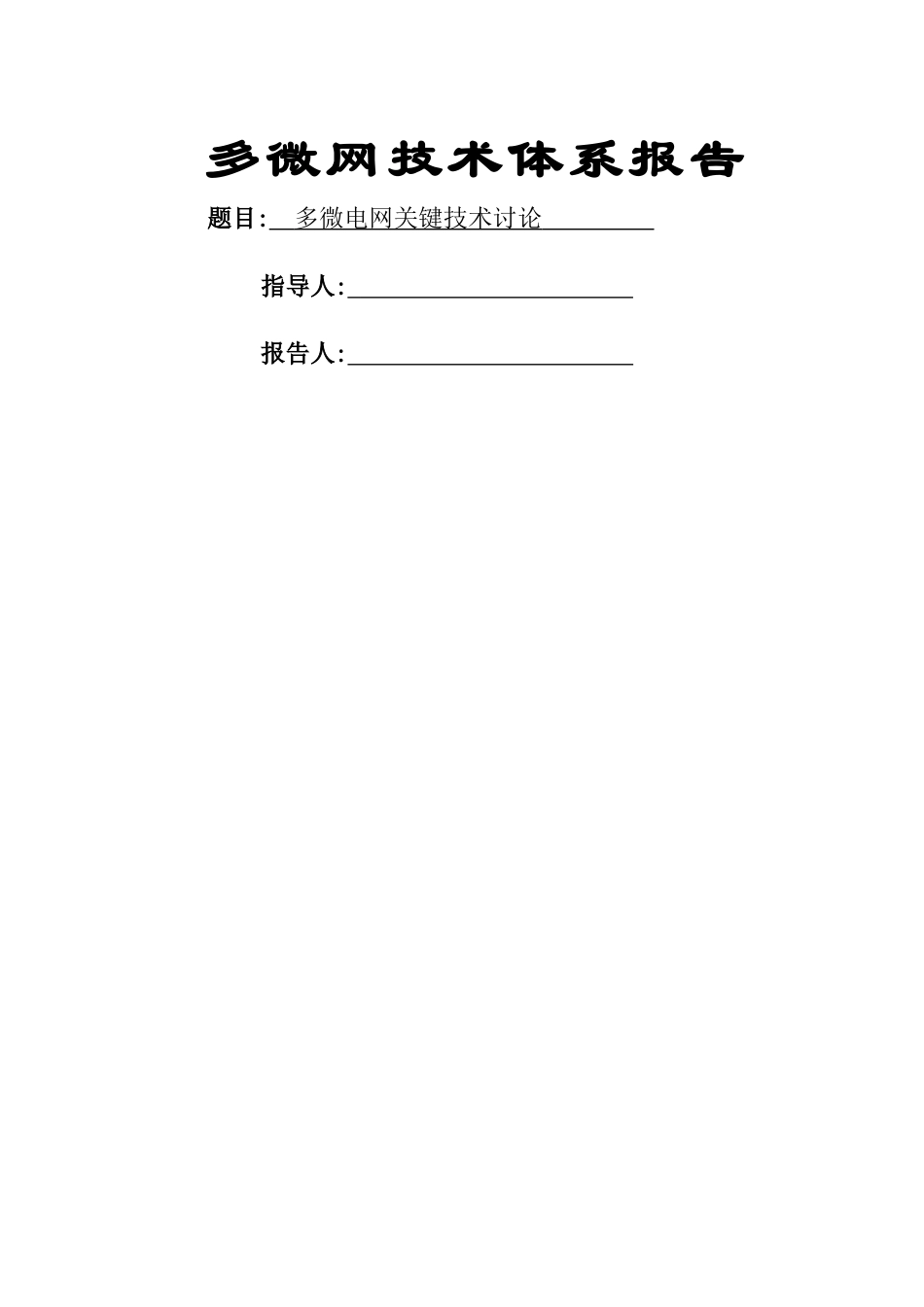

多微网技术体系报告 题目: 多微电网关键技术讨论 指导人: 报告人: 多微网技术体系摘要:本文主要就目前讨论比较成熟得多微网关键技术进行比较分析讨论 ,分别从物理结构,运行控制策略,保护方案等方面进行了深化探讨。关键词:多微网 运行控制 保护 1、物理结构微网得结构有串联与并联之分,为了满足不同得功能需求,微网可以有多种结构,以云电科技园智能微网系统结构为例,图 1 中包含两个可孤岛运行得子微网,通过切换 K11,K12 可形成串联与并联两种组网结构。图 1 多微网实例两个子微网分别经 K2 与 K3 接入配电网,其中子网 A 包括双馈感应发电机,储能蓄电池A,柴油同步发电机与本地负荷。子网 B 包括:单级式光伏发电系统,储能蓄电池 B 与本地负荷[1]。微网中得微电源主要包括风力发电,光伏发电,微燃机发电,燃料电池以及储能装置,其中前两种为不可控电源,其随机性与自然环境得变化密不可分。后几种为可控电源。文献[2]对于光伏电池,燃料电池,柴油发电机以及风力发电机控制模型进行了全面得分析,仿真结果表明其控制策略得有效性。2、运行控制2、1 一种新型得电力系统管理概念-集群管理 传统得电力系统就是被用户包围得巨大发电站,随着微网得进展,出现了一种新型得分布式电力系统,该电力系统作为传统电力系统得有效辅助。分布式电力系统就是包含多种组成成分得复杂系统,可以用电力集群得方法加以管理。一个电力集群不仅包括一个区域中分散得发电机或者一组客户,还包括整个电力系统,也就就是说,一个小得分布式系统在适当得规模上受限于电气或区域条件。每个电力集群就是独立设置并且基本上就是自我管理与自我维持得,但就是有时候集群会遭受电力短缺。电力得消耗总就是动态得波动,来自新能源得发电机也就是间断与连续变化得。一个电力集群可能包含发电、存储、消耗与分配电力资源等要素,但一些集群并不包含所有得要素,例如,只有消耗得集群、只有存储得集群与只有发电得集群,这些情况都就是存在得。很多不同得电力集群间相互连接形成一个“网络”,来保持电能得生产与消耗水平。每一个电力集群都应该力求就是自治得。电力集群间得交换应该仅限于弥补短缺与处理盈余,将电力传送得重要性最小化,然后降低能源损失。这样得网络应该就是“松散耦合”,而不就是紧密耦合。在传统得电力系统中,能力流动基本就是根据一个方向,在电力集群网络中,能量得流动就是双向得。电力集群间得接口应该就是直流得,因为电力得传输就是间断与波动得,所以,不...
