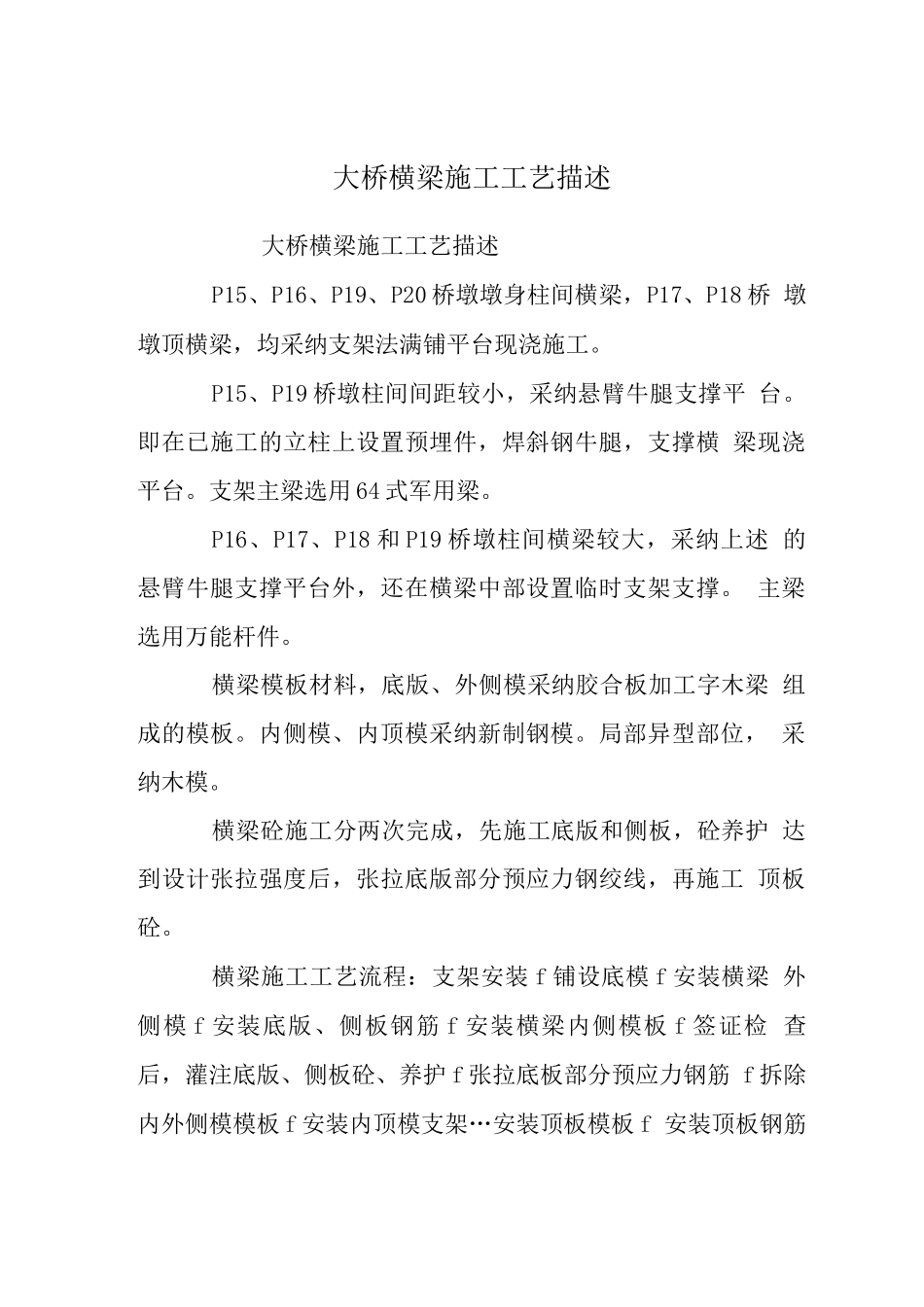

大桥横梁施工工艺描述

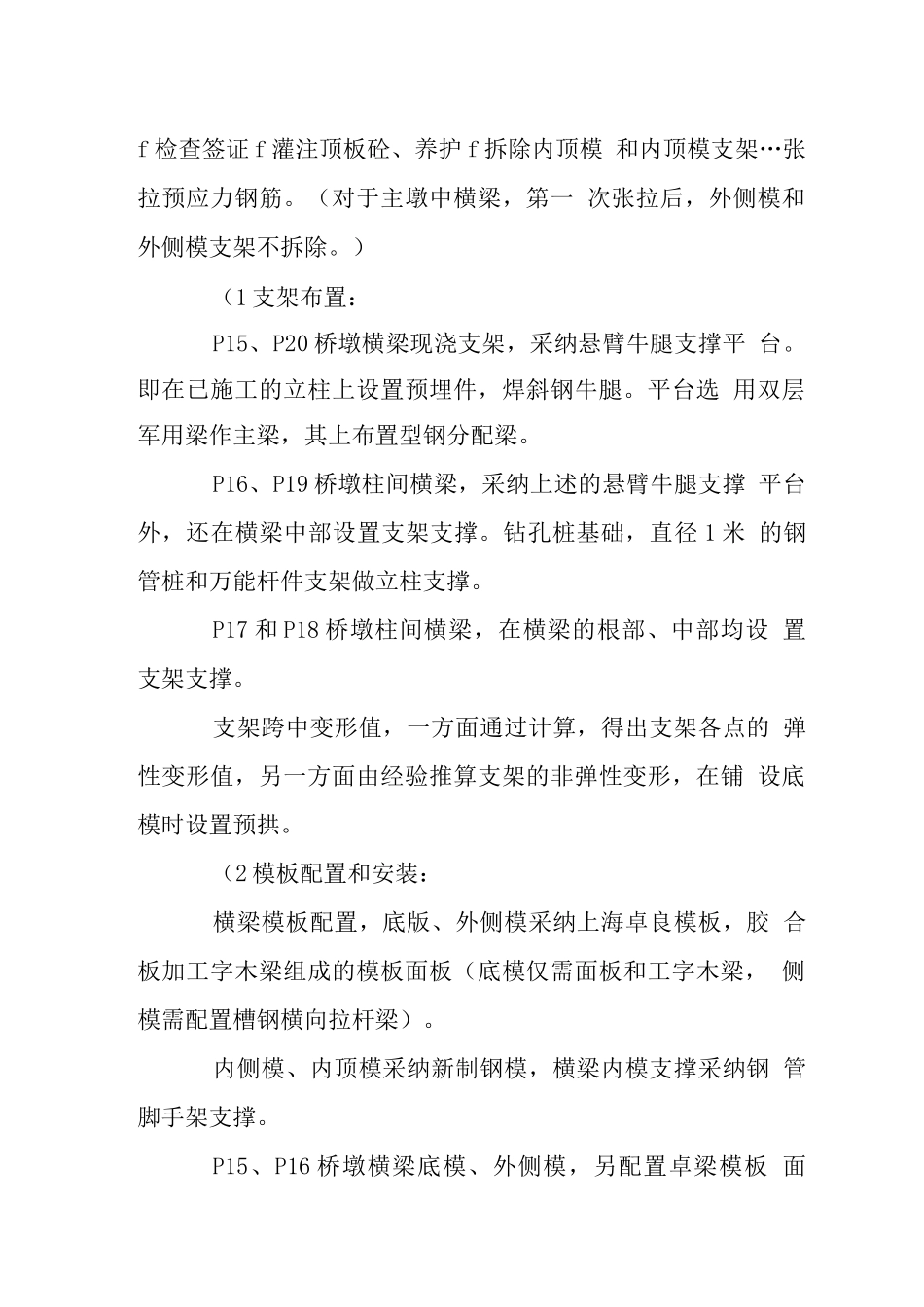

大桥横梁施工工艺描述大桥横梁施工工艺描述P15、P16、P19、P20 桥墩墩身柱间横梁，P17、P18 桥 墩墩顶横梁，均采纳支架法满铺平台现浇施工。P15、P19 桥墩柱间间距较小，采纳悬臂牛腿支撑平 台。即在已施工的立柱上设置预埋件，焊斜钢牛腿，支撑横 梁现浇平台。支架主梁选用 64 式军用梁。P16、P17、P18 和 P19 桥墩柱间横梁较大，采纳上述 的悬臂牛腿支撑平台外，还在横梁中部设置临时支架支撑。 主梁选用万能杆件。横梁模板材料，底版、外侧模采纳胶合板加工字木梁 组成的模板。内侧模、内顶模采纳新制钢模。局部异型部位， 采纳木模。横梁砼施工分两次完成，先施工底版和侧板，砼养护 达到设计张拉强度后，张拉底版部分预应力钢绞线，再施工 顶板砼。横梁施工工艺流程：支架安装 f 铺设底模 f 安装横梁 外侧模 f 安装底版、侧板钢筋 f 安装横梁内侧模板 f 签证检 查后，灌注底版、侧板砼、养护 f 张拉底板部分预应力钢筋 f 拆除内外侧模模板 f 安装内顶模支架…安装顶板模板 f 安装顶板钢筋f 检查签证 f 灌注顶板砼、养护 f 拆除内顶模 和内顶模支架…张拉预应力钢筋。（对于主墩中横梁，第一 次张拉后，外侧模和外侧模支架不拆除。）（1 支架布置：P15、P20 桥墩横梁现浇支架，采纳悬臂牛腿支撑平 台。即在已施工的立柱上设置预埋件，焊斜钢牛腿。平台选 用双层军用梁作主梁，其上布置型钢分配梁。P16、P19 桥墩柱间横梁，采纳上述的悬臂牛腿支撑 平台外，还在横梁中部设置支架支撑。钻孔桩基础，直径 1 米 的钢管桩和万能杆件支架做立柱支撑。P17 和 P18 桥墩柱间横梁，在横梁的根部、中部均设 置支架支撑。支架跨中变形值，一方面通过计算，得出支架各点的 弹性变形值，另一方面由经验推算支架的非弹性变形，在铺 设底模时设置预拱。（2 模板配置和安装：横梁模板配置，底版、外侧模采纳上海卓良模板，胶 合板加工字木梁组成的模板面板（底模仅需面板和工字木梁， 侧模需配置槽钢横向拉杆梁）。内侧模、内顶模采纳新制钢模，横梁内模支撑采纳钢 管脚手架支撑。P15、P16 桥墩横梁底模、外侧模，另配置卓梁模板 面板，内模重新配置钢模。考虑 P15、P16 桥墩相互倒用一部分，不足部分补充新制。P17、P18 桥墩横梁底模、外侧模，采纳墩身侧模改 制，不足部分重新配置补充，内模重新配置钢模。P17、P18 桥墩各用一套，用完后倒用 Y 型刚构悬臂梁外模。P19、P20 桥墩墩...
