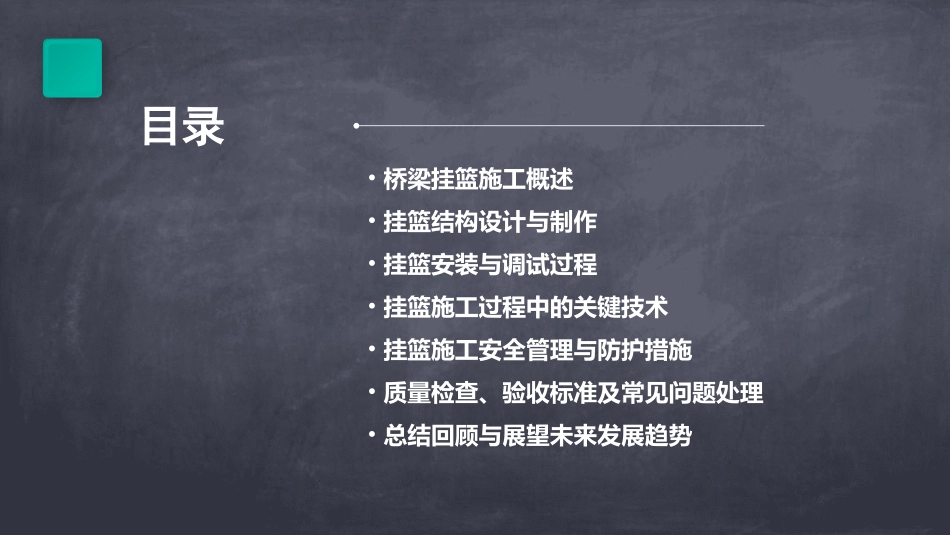

桥梁挂篮施工PPT课件目录•桥梁挂篮施工概述•挂篮结构设计与制作•挂篮安装与调试过程•挂篮施工过程中的关键技术•挂篮施工安全管理与防护措施•质量检查、验收标准及常见问题处理•总结回顾与展望未来发展趋势01桥梁挂篮施工概述Chapter挂篮是悬臂施工中的主要设备，按结构形式可分为桁架式、斜拉式、型钢式及混合式4种。根据混凝土悬臂施工工艺要求及设计图纸对挂篮的要求进行加工制作。挂篮施工是桥梁建设中的一种重要施工方法，主要用于大跨度桥梁的悬臂浇筑施工。挂篮作为施工平台，可以承载施工荷载，提供作业空间，保证施工的顺利进行。挂篮定义挂篮作用挂篮定义及作用挂篮施工具有结构轻巧、受力明确、变形小、移动方便等特点。挂篮可以适应不同跨度和截面形式的桥梁施工，具有较强的通用性和灵活性。挂篮施工可以缩短工期，降低成本，提高施工效率。同时，挂篮施工还可以减少对桥下交通和周围环境的影响，具有较好的社会效益。挂篮施工特点与优势施工优势施工特点挂篮施工适用于大跨度桥梁的悬臂浇筑施工，特别适用于跨越深谷、大河、海峡等复杂地形条件下的桥梁建设。适用范围挂篮施工需要满足一定的地质条件和气候条件。在地质条件方面，需要确保地基承载力满足要求；在气候条件方面，需要避开极端天气和恶劣气候条件。此外，挂篮施工还需要满足相关的安全规范和设计要求。限制条件适用范围及限制条件02挂篮结构设计与制作Chapter挂篮按结构形式可分为桁架式、斜拉式、型钢式、混合式等。结构类型桥梁跨度、截面形式、施工荷载、挂篮自重、使用功能等。选择依据结构类型与选择依据主桁架、底篮、模板系统、悬吊系统、锚固系统、行走系统等。主要构件设计方法计算内容根据桥梁结构形式和施工荷载，进行挂篮结构整体和局部稳定性、刚度和强度计算。挂篮自重、施工荷载、风荷载等作用下，各构件的受力分析和变形计算。030201主要构件设计与计算方法放样、下料、拼装、焊接、检验等。采用合格焊工，按照焊接工艺要求进行焊接，并进行焊缝质量检查。对挂篮结构进行必要的防腐处理，以延长使用寿命。采用合格钢材，进行必要的复验和抽检。严格控制构件拼装精度，确保挂篮结构整体稳定性。制作工艺钢材质量焊接质量拼装精度防腐处理制作工艺及质量控制要点03挂篮安装与调试过程Chapter01熟悉施工图纸和技术要求，了解挂篮的结构形式、尺寸、重量等参数。020304检查挂篮各部件是否齐全、完好，如有损坏或缺失应及时更换或补充。准备好所需的安装工具和设备，如吊车、钢丝绳、扳手、螺丝刀等。在安装现场设置好安全警戒线，确保安装过程中的安全。安装前准备工作及注意事项安装步骤与方法详解安装挂篮侧模将侧模安装在主桁架两侧，调整侧模的垂直度和水平度，使其符合设计要求。安装挂篮底模在主桁架上铺设底模，调整底模标高和平整度，确保其与桥梁底面紧密贴合。安装挂篮主桁架按照施工图纸要求，将主桁架各部件连接好，调整至设计位置，并使用钢丝绳将其固定在桥梁上。安装挂篮吊杆和吊索按照施工图纸要求，将吊杆和吊索安装在挂篮上，并调整至设计位置。检查和调整全面检查挂篮各部件的安装情况，如有不符合要求的地方应及时调整。在调试前应对挂篮进行全面检查，确保各部件安装正确、紧固可靠。调试前检查在无荷载情况下进行空载试验，观察挂篮的变形和稳定性情况。空载试验按照设计要求进行加载试验，观察挂篮在不同荷载下的变形和稳定性情况。加载试验调试过程及验收标准04挂篮施工过程中的关键技术Chapter010204混凝土浇筑技术要点混凝土浇筑前应对模板、钢筋和预埋件进行检查，确保符合设计要求。浇筑过程中要控制混凝土的坍落度，保证混凝土的和易性和流动性。采用分层浇筑的方法，每层浇筑厚度不宜过大，以免产生温度裂缝。浇筑完成后要及时进行养护，保证混凝土的强度和耐久性。03张拉前应对预应力筋进行检查，确保无锈蚀、油污等缺陷。张拉时要按照设计要求的张拉顺序和张拉力进行，避免出现过张拉或欠张拉的情况。张拉过程中要保持预应力筋的顺直，避免出现弯曲或扭曲现象。张拉完成后要及时进行锚固和灌浆，保证预应力筋的稳定性和安全性。01020304预应力张拉技...
