安装支架及溜槽安全技术措施

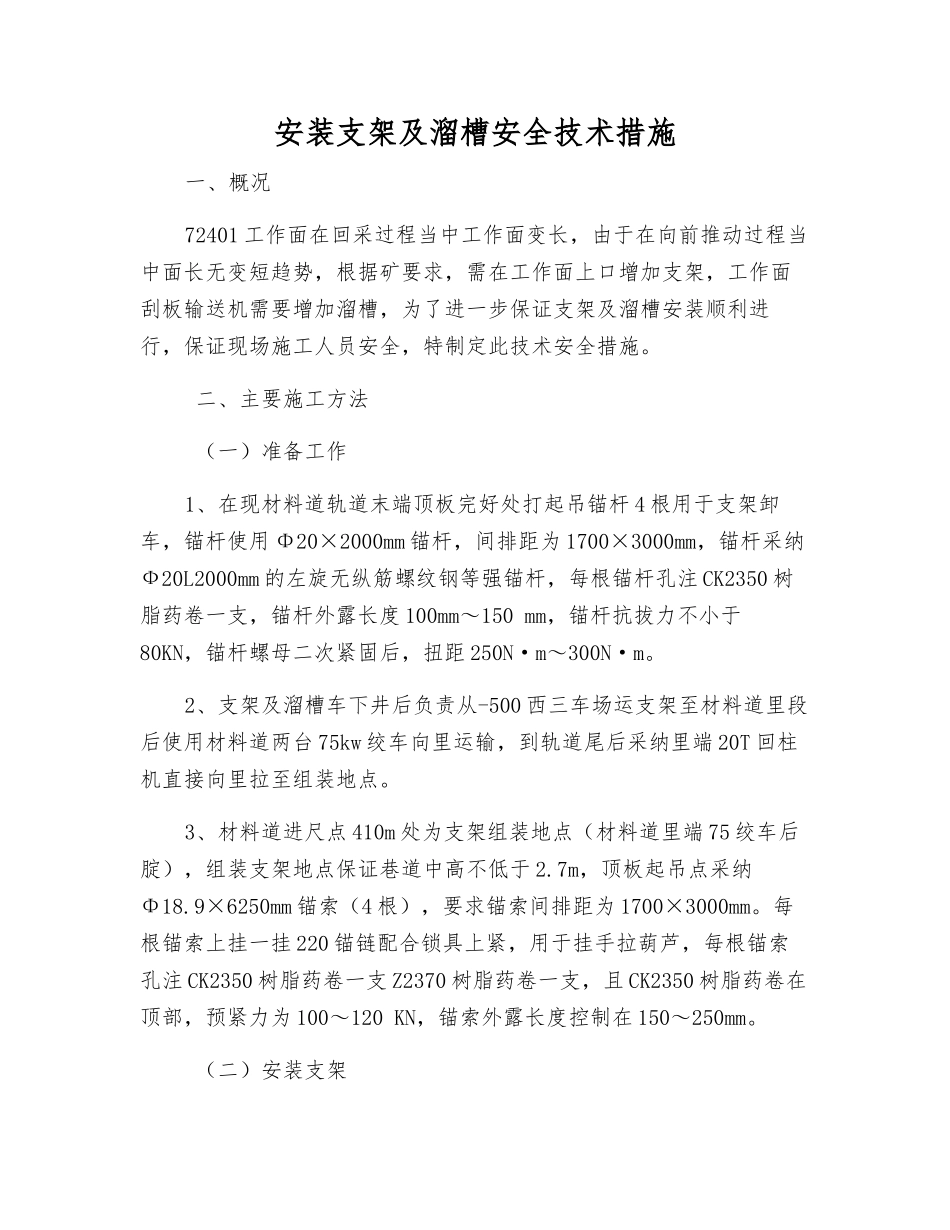

安装支架及溜槽安全技术措施一、概况72401 工作面在回采过程当中工作面变长，由于在向前推动过程当中面长无变短趋势，根据矿要求，需在工作面上口增加支架，工作面刮板输送机需要增加溜槽，为了进一步保证支架及溜槽安装顺利进行，保证现场施工人员安全，特制定此技术安全措施。 二、主要施工方法 （一）准备工作1、在现材料道轨道末端顶板完好处打起吊锚杆 4 根用于支架卸车，锚杆使用 Φ20×2000mm 锚杆，间排距为 1700×3000mm，锚杆采纳Ф20L2000mm 的左旋无纵筋螺纹钢等强锚杆，每根锚杆孔注 CK2350 树脂药卷一支，锚杆外露长度 100mm～150 mm，锚杆抗拔力不小于80KN，锚杆螺母二次紧固后，扭距 250N·m～300N·m。2、支架及溜槽车下井后负责从-500 西三车场运支架至材料道里段后使用材料道两台 75kw 绞车向里运输，到轨道尾后采纳里端 20T 回柱机直接向里拉至组装地点。3、材料道进尺点 410m 处为支架组装地点（材料道里端 75 绞车后腚），组装支架地点保证巷道中高不低于 2.7m，顶板起吊点采纳Φ18.9×6250mm 锚索（4 根），要求锚索间排距为 1700×3000mm。每根锚索上挂一挂 220 锚链配合锁具上紧，用于挂手拉葫芦，每根锚索孔注 CK2350 树脂药卷一支 Z2370 树脂药卷一支，且 CK2350 树脂药卷在顶部，预紧力为 100～120 KN，锚索外露长度控制在 150～250mm。 （二）安装支架 待安装支架运至材料道轨道末端后，用两台 5T 手拉葫芦配合将支架拿掉道至轨道下帮，起吊点选在顶板专用起吊锚杆上，用工作面上口 20T 回柱机将支架直接拉至材料道 75KW 绞车后腚组装硐室处组装。流程如下： ① 安装立柱上销：1）、先将立柱上销插入立柱上，然后用 5t 手拉葫芦挂在起吊锚索上，用 12.5mm 钢丝绳头捆绑在立柱中部管接头下与勾头连接。2）、将支架供液升降立柱，配合手拉葫芦，使立柱上销移入前梁立柱上销窝内。然后插入挡块与横销。 ②、对平衡千斤顶销子： 使用球阀连接乳化泵给平衡千斤顶供液，使平衡千斤顶渐渐伸出，然后采纳一根长 2m 的钎子拖住平衡千斤顶，支架两侧，一边一个人抬平衡千斤顶，使平衡千斤顶的销孔与前梁上的销座对位，穿上销子，并上方销及开口销子。 ③、安装支架前梁与掩护梁销子 施工人员拉动手拉葫芦并配合平衡千斤顶伸缩，使前梁与底座掩护梁销孔相对，并使用 1.0m 的尖钎子拨动前梁使前梁的与掩护梁的销孔对位，从两侧穿上铰接销子，并上好挡铁。 ④、连接...
