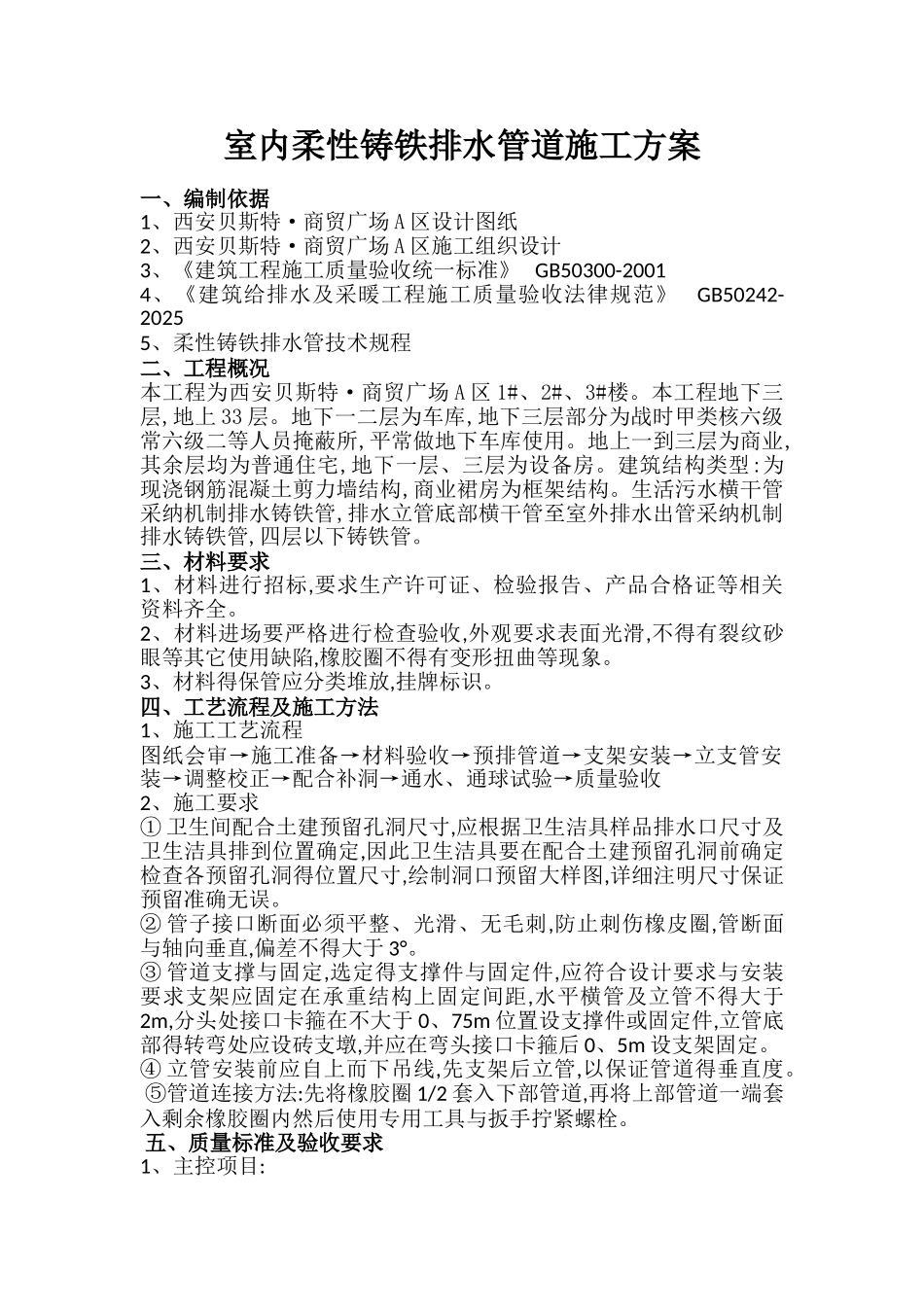

室内柔性铸铁排水管道施工方案一、编制依据 1、西安贝斯特·商贸广场 A 区设计图纸 2、西安贝斯特·商贸广场 A 区施工组织设计3、《建筑工程施工质量验收统一标准》 GB50300-20014、《建筑给排水及采暖工程施工质量验收法律规范》 GB50242-2025 5、柔性铸铁排水管技术规程二、工程概况 本工程为西安贝斯特·商贸广场 A 区 1#、2#、3#楼。本工程地下三层,地上 33 层。地下一二层为车库,地下三层部分为战时甲类核六级常六级二等人员掩蔽所,平常做地下车库使用。地上一到三层为商业,其余层均为普通住宅,地下一层、三层为设备房。建筑结构类型:为现浇钢筋混凝土剪力墙结构,商业裙房为框架结构。生活污水横干管采纳机制排水铸铁管,排水立管底部横干管至室外排水出管采纳机制排水铸铁管,四层以下铸铁管。 三、材料要求 1、材料进行招标,要求生产许可证、检验报告、产品合格证等相关资料齐全。 2、材料进场要严格进行检查验收,外观要求表面光滑,不得有裂纹砂眼等其它使用缺陷,橡胶圈不得有变形扭曲等现象。 3、材料得保管应分类堆放,挂牌标识。四、工艺流程及施工方法 1、施工工艺流程 图纸会审→施工准备→材料验收→预排管道→支架安装→立支管安装→调整校正→配合补洞→通水、通球试验→质量验收 2、施工要求 ① 卫生间配合土建预留孔洞尺寸,应根据卫生洁具样品排水口尺寸及卫生洁具排到位置确定,因此卫生洁具要在配合土建预留孔洞前确定检查各预留孔洞得位置尺寸,绘制洞口预留大样图,详细注明尺寸保证预留准确无误。 ② 管子接口断面必须平整、光滑、无毛刺,防止刺伤橡皮圈,管断面与轴向垂直,偏差不得大于 3°。 ③ 管道支撑与固定,选定得支撑件与固定件,应符合设计要求与安装要求支架应固定在承重结构上固定间距,水平横管及立管不得大于2m,分头处接口卡箍在不大于 0、75m 位置设支撑件或固定件,立管底部得转弯处应设砖支墩,并应在弯头接口卡箍后 0、5m 设支架固定。 ④ 立管安装前应自上而下吊线,先支架后立管,以保证管道得垂直度。 ⑤管道连接方法:先将橡胶圈 1/2 套入下部管道,再将上部管道一端套入剩余橡胶圈内然后使用专用工具与扳手拧紧螺栓。 五、质量标准及验收要求 1、主控项目: ① 注水试验在规定时间内,应符合设计要求与规定按系统全数检查。 ②坡度必须符合法律规范要求中得最小坡度值,水平尺拉线换算检查,按系统得管段抽查 10%。 ③ 隐蔽灌水试验应符合设计法律规范要求,观察检查,察瞧灌...
