室外供热管道施工工艺

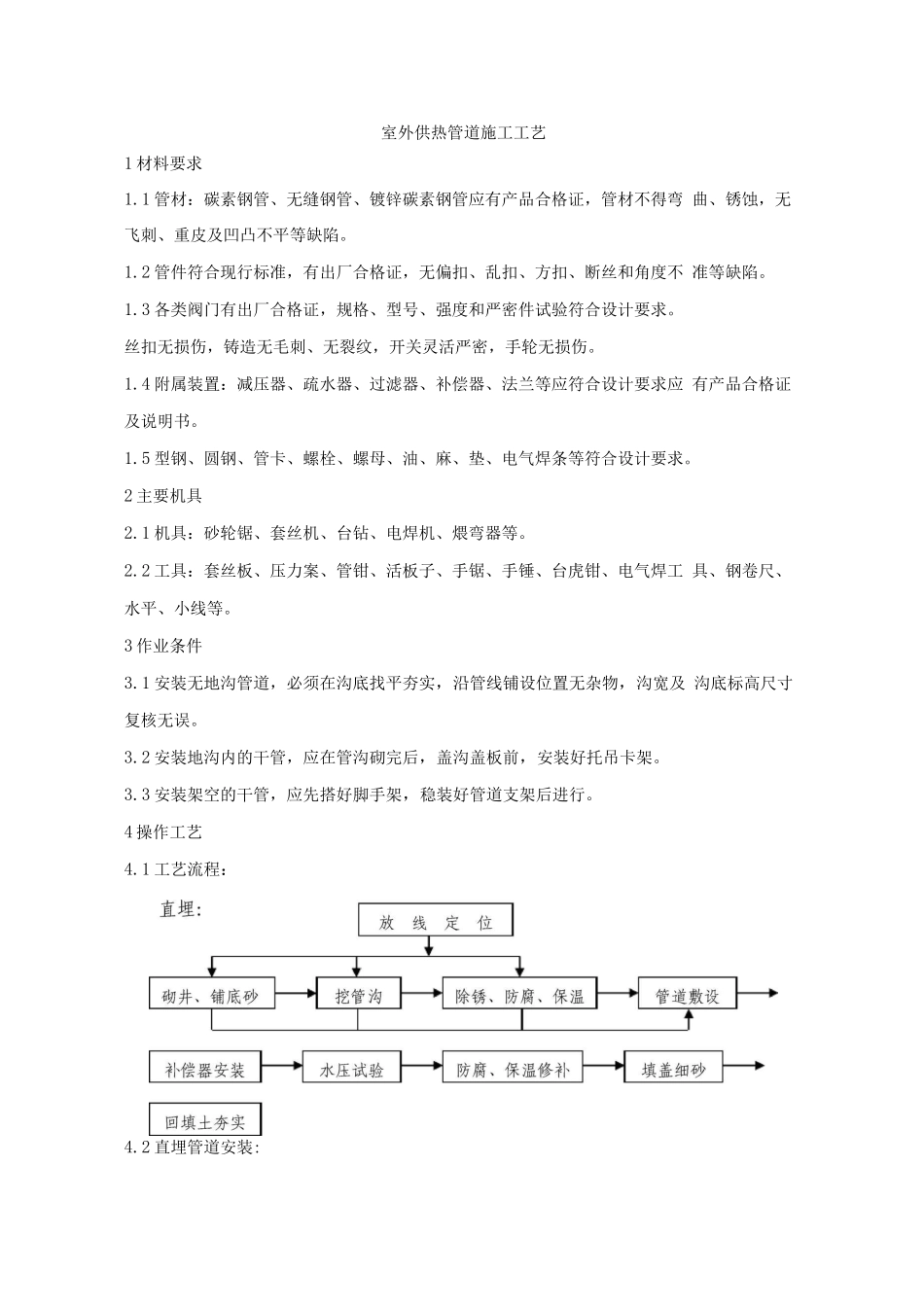

室外供热管道施工工艺1 材料要求1.1 管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯 曲、锈蚀，无飞刺、重皮及凹凸不平等缺陷。1.2 管件符合现行标准，有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不 准等缺陷。1.3 各类阀门有出厂合格证，规格、型号、强度和严密件试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。1.4 附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应 有产品合格证及说明书。1.5 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。2 主要机具2.1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。2.2 工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工 具、钢卷尺、水平、小线等。3 作业条件3.1 安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及 沟底标高尺寸复核无误。3.2 安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。3.3 安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。4 操作工艺4.1 工艺流程：4.2 直埋管道安装:1 根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。2 为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应 与沟边保持0.6〜1m 的距离，沟底要求打平夯实，以防止管道弯曲受力不均。3 管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检 查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记， 便于统一修理。4 管径不大于 2mm 的管道应先在沟边进行分段焊接，每段长度在 25〜35m 范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬 杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避 免管道弯曲，拉绳不得少于两条，沟内不得站人。5 沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑， 其大小要便于焊接操作。6 阀门、配件、补偿器支架等，应在施工前按施工要求预先放在沟边沿线， 并在试压前安装完毕。7 管道水压试验，应按设计要求和法律规范规定，办理隐检试压手续，把水泄 净。8 管道防腐，应预先集中处理，管道两端留出焊的距离，焊处的防腐 在试压完后再处理。9 回填土时要在保温管四周填 1mm 细砂，再填 3mm 素土，用人工分层 回填土夯实。管道穿越公路处埋深...
