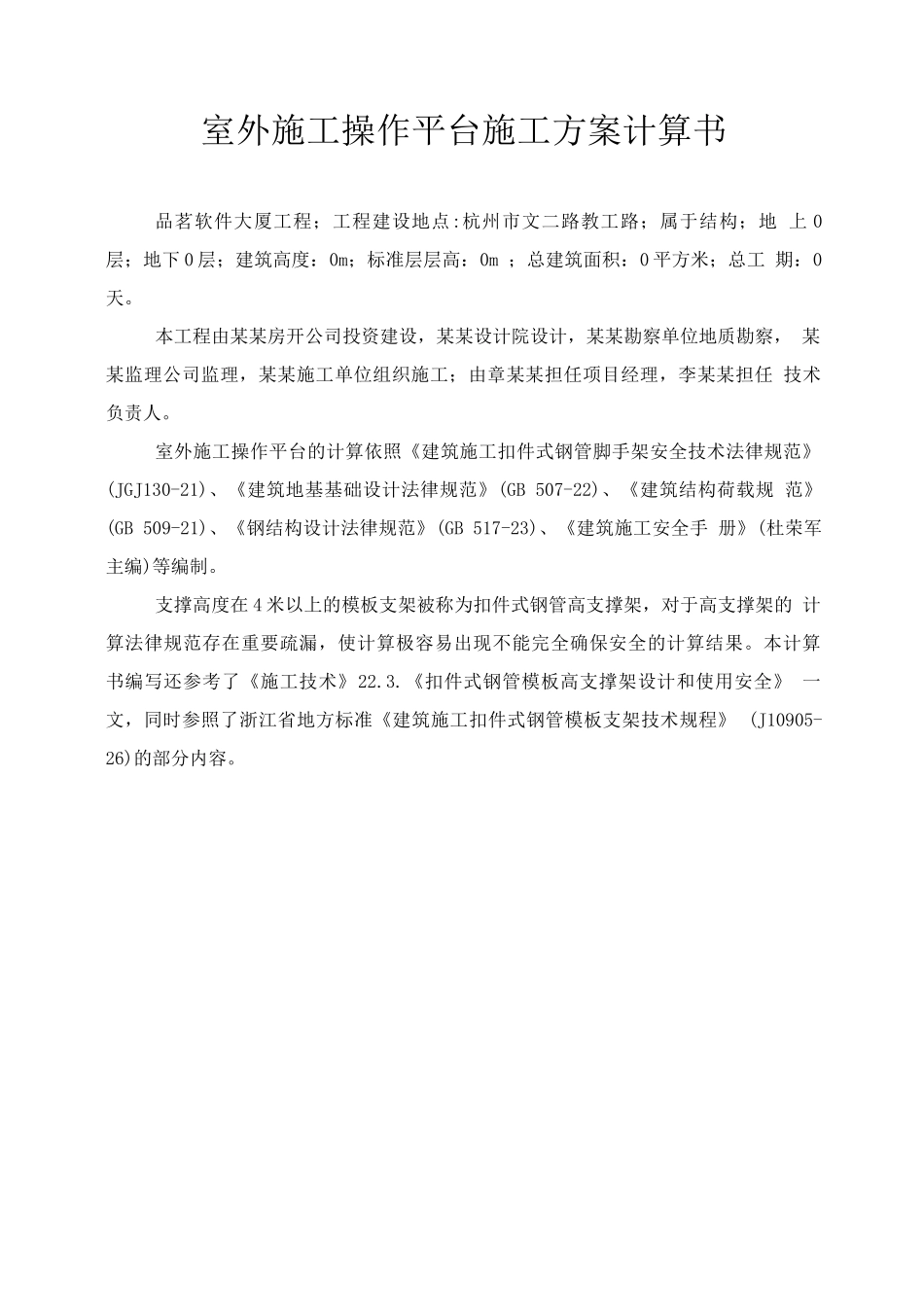

室外施工操作平台施工方案计算书

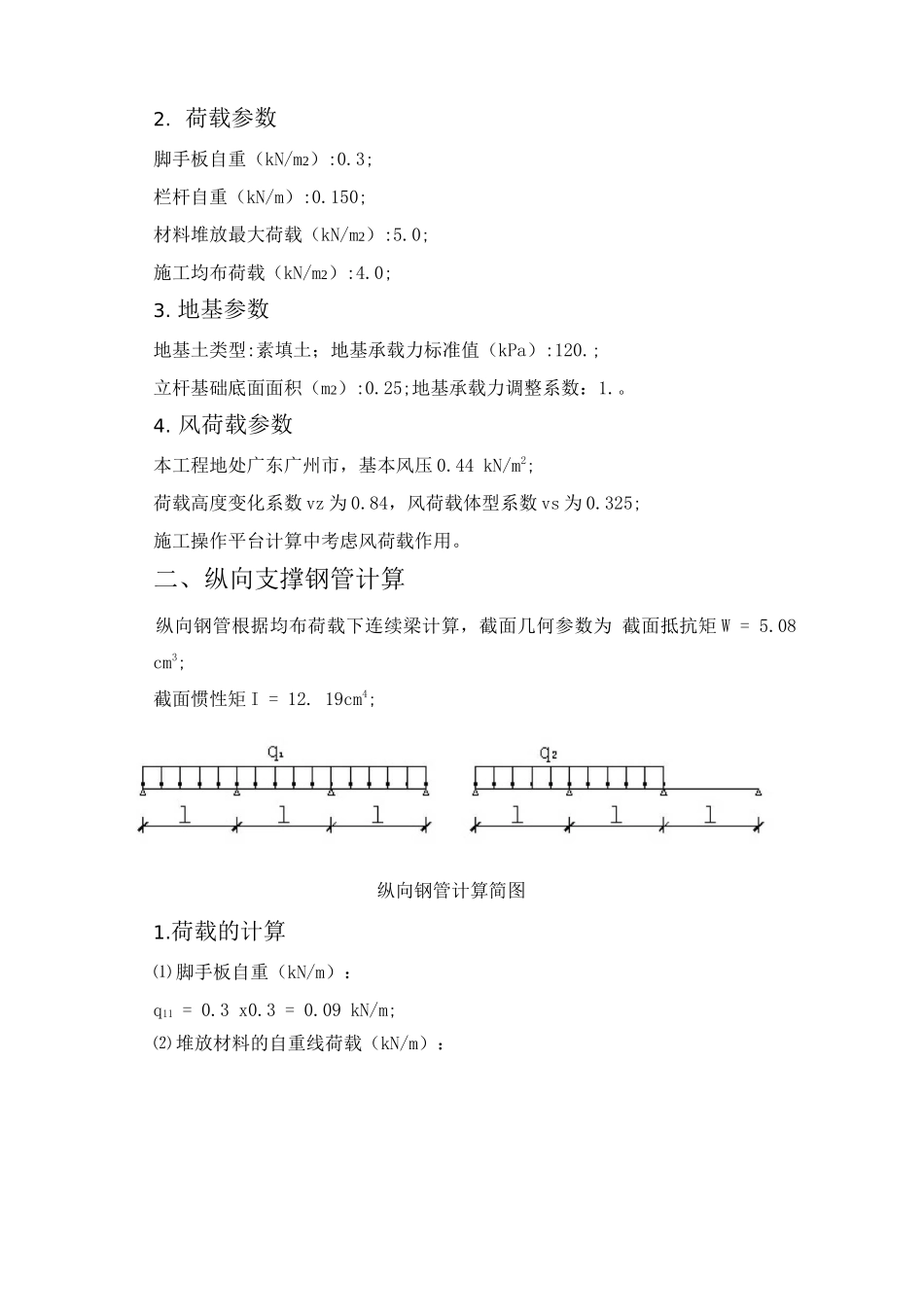

室外施工操作平台施工方案计算书品茗软件大厦工程；工程建设地点:杭州市文二路教工路；属于结构；地 上 0层；地下 0 层；建筑高度：0m；标准层层高：0m ；总建筑面积：0 平方米；总工 期：0天。本工程由某某房开公司投资建设，某某设计院设计，某某勘察单位地质勘察， 某某监理公司监理，某某施工单位组织施工；由章某某担任项目经理，李某某担任 技术负责人。室外施工操作平台的计算依照《建筑施工扣件式钢管脚手架安全技术法律规范》 (JGJ130-21)、《建筑地基基础设计法律规范》(GB 507-22)、《建筑结构荷载规 范》(GB 509-21)、《钢结构设计法律规范》(GB 517-23)、《建筑施工安全手 册》(杜荣军主编)等编制。支撑高度在 4 米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的 计算法律规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。本计算 书编写还参考了《施工技术》22.3.《扣件式钢管模板高支撑架设计和使用安全》 一文，同时参照了浙江省地方标准《建筑施工扣件式钢管模板支架技术规程》 (J10905-26)的部分内容。落弛平台支撑架立杆稳定性荷载计算单元 一、参数信息1. 基本参数立杆横向间距或排距 la(m):0.70,立杆步距 h(m)： 1.50;立杆纵向间距 lb(m):0.70，平台支架计算高度 H(m)： 6.；立杆上端伸出至模板支撑点的长度 a(m):0.10，平台底钢管间距离(mm)： 3.；钢管类型：① 48x3.5 扣件连接方式：双扣件，取双扣件抗滑承载力调整系 数：0.75;单位:(mm)LJOU'LlLIuuoDgu纵向钢管 / ' 横向钢管 •*L :IaJkL «L」JFI€cE1=11—o操作平台室外施工操作平台立面简图2. 荷载参数脚手板自重（kN/m2）:0.3;栏杆自重（kN/m）:0.150;材料堆放最大荷载（kN/m2）:5.0;施工均布荷载（kN/m2）:4.0;3. 地基参数地基土类型:素填土；地基承载力标准值（kPa）:120.;立杆基础底面面积（m2）:0.25;地基承载力调整系数：1.。4. 风荷载参数本工程地处广东广州市，基本风压 0.44 kN/m2;荷载高度变化系数 vz 为 0.84，风荷载体型系数 vs 为 0.325;施工操作平台计算中考虑风荷载作用。二、纵向支撑钢管计算纵向钢管根据均布荷载下连续梁计算，截面几何参数为 截面抵抗矩 W = 5.08 cm3;截面惯性矩 I = 12. 19cm4;纵向钢管计算简图1.荷载的计算⑴ 脚手板自重（kN/m）：q11 = 0.3 x0.3 = 0.09 kN/m;⑵ 堆放材料的自重线荷载（kN/m）：
