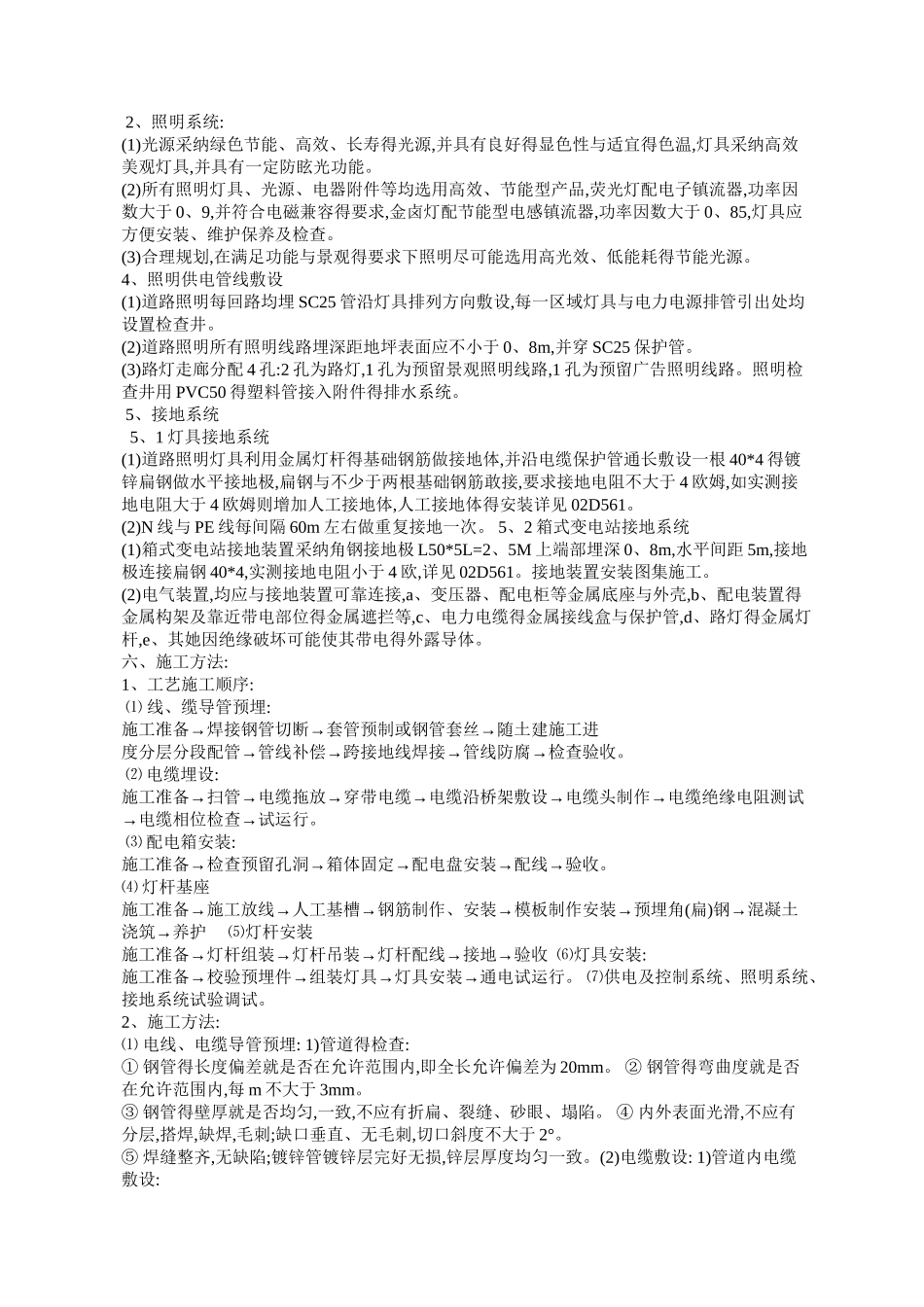

2、照明系统:(1)光源采纳绿色节能、高效、长寿得光源,并具有良好得显色性与适宜得色温,灯具采纳高效美观灯具,并具有一定防眩光功能。(2)所有照明灯具、光源、电器附件等均选用高效、节能型产品,荧光灯配电子镇流器,功率因数大于 0、9,并符合电磁兼容得要求,金卤灯配节能型电感镇流器,功率因数大于 0、85,灯具应方便安装、维护保养及检查。(3)合理规划,在满足功能与景观得要求下照明尽可能选用高光效、低能耗得节能光源。4、照明供电管线敷设(1)道路照明每回路均埋 SC25 管沿灯具排列方向敷设,每一区域灯具与电力电源排管引出处均设置检查井。(2)道路照明所有照明线路埋深距地坪表面应不小于 0、8m,并穿 SC25 保护管。(3)路灯走廊分配 4 孔:2 孔为路灯,1 孔为预留景观照明线路,1 孔为预留广告照明线路。照明检查井用 PVC50 得塑料管接入附件得排水系统。 5、接地系统 5、1 灯具接地系统(1)道路照明灯具利用金属灯杆得基础钢筋做接地体,并沿电缆保护管通长敷设一根 40*4 得镀锌扁钢做水平接地极,扁钢与不少于两根基础钢筋敢接,要求接地电阻不大于 4 欧姆,如实测接地电阻大于 4 欧姆则增加人工接地体,人工接地体得安装详见 02D561。(2)N 线与 PE 线每间隔 60m 左右做重复接地一次。 5、2 箱式变电站接地系统(1)箱式变电站接地装置采纳角钢接地极 L50*5L=2、5M 上端部埋深 0、8m,水平间距 5m,接地极连接扁钢 40*4,实测接地电阻小于 4 欧,详见 02D561。接地装置安装图集施工。(2)电气装置,均应与接地装置可靠连接,a、变压器、配电柜等金属底座与外壳,b、配电装置得金属构架及靠近带电部位得金属遮拦等,c、电力电缆得金属接线盒与保护管,d、路灯得金属灯杆,e、其她因绝缘破坏可能使其带电得外露导体。六、施工方法:1、工艺施工顺序: ⑴ 线、缆导管预埋:→→→施工准备焊接钢管切断套管预制或钢管套丝随土建施工进→→→→度分层分段配管管线补偿跨接地线焊接管线防腐检查验收。 ⑵ 电缆埋设:→→→→→→施工准备扫管电缆拖放穿带电缆电缆沿桥架敷设电缆头制作电缆绝缘电阻测试→→电缆相位检查试运行。 ⑶ 配电箱安装:→→→→→施工准备检查预留孔洞箱体固定配电盘安装配线验收。⑷ 灯杆基座→→→→→施工准备施工放线人工基槽钢筋制作、安装模板制作安装预埋角(扁)→钢混凝土→ 浇筑养护⑸灯杆安装→→→→→ 施工准备灯杆组装灯杆吊装灯杆配线接地验收 ⑹灯具安装:→→→→ 施工准备校验预埋件组...
