导墙施工作业指导书

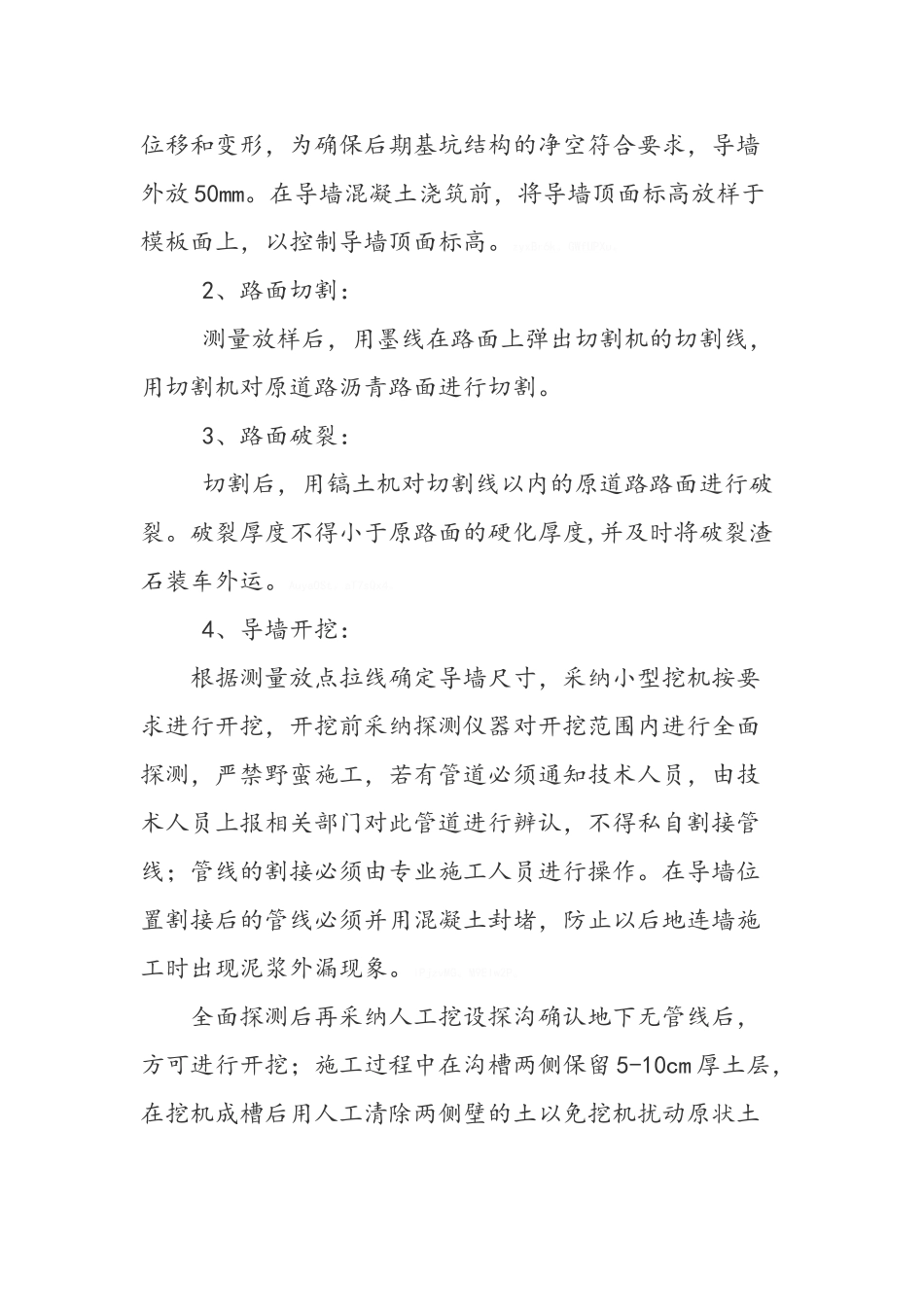

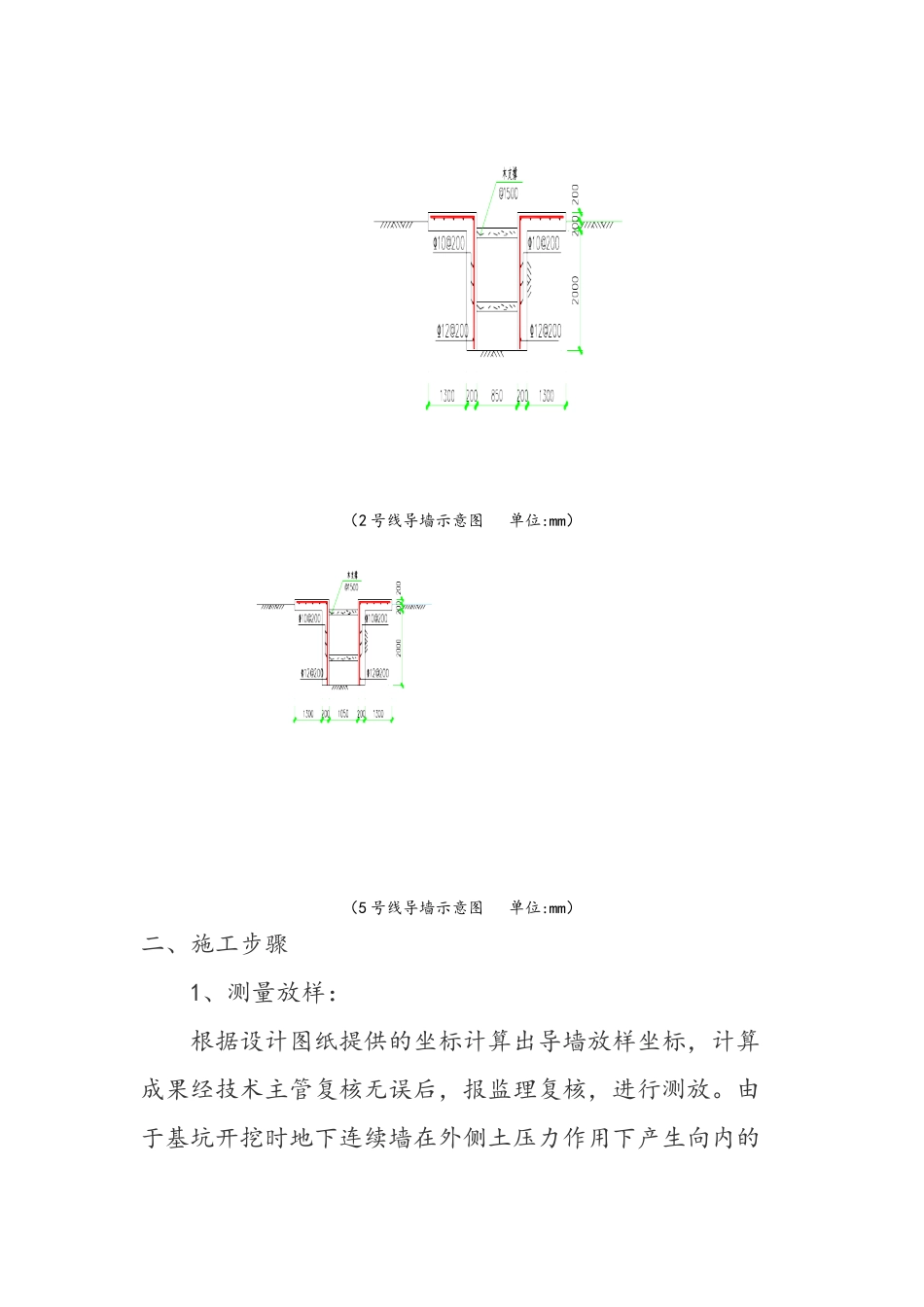

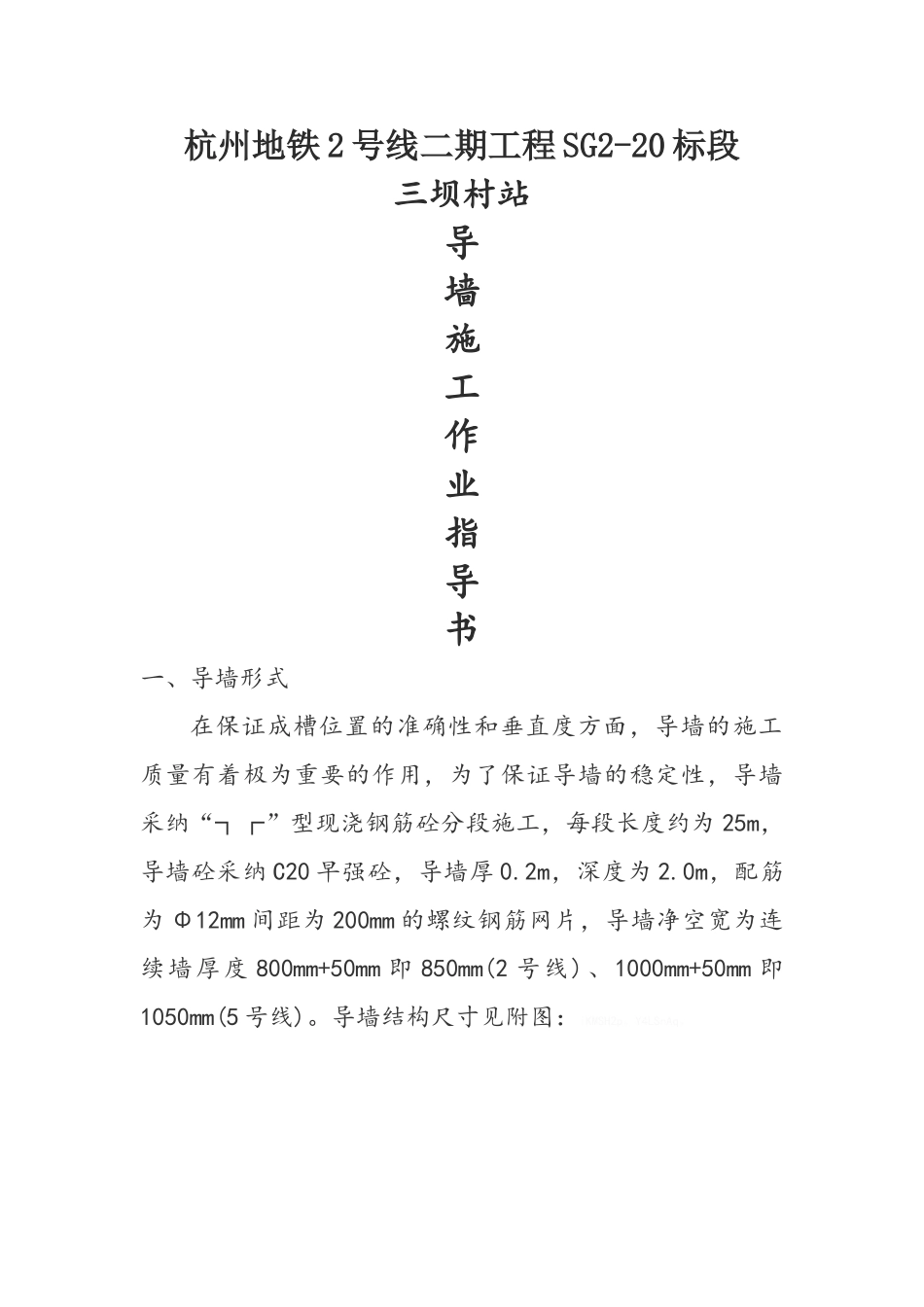

杭州地铁 2 号线二期工程 SG2-20 标段三坝村站导墙施工作业指导书一、导墙形式在保证成槽位置的准确性和垂直度方面，导墙的施工质量有着极为重要的作用，为了保证导墙的稳定性，导墙采纳“┐┌”型现浇钢筋砼分段施工，每段长度约为 25m，导墙砼采纳 C20 早强砼，导墙厚 0.2m，深度为 2.0m，配筋为 Φ12mm 间距为 200mm 的螺纹钢筋网片，导墙净空宽为连续墙厚度 800mm+50mm 即 850mm(2 号线)、1000mm+50mm 即1050mm(5 号线)。导墙结构尺寸见附图：iKMSH2p。Y4LSnAq。（2 号线导墙示意图 单位:mm）（5 号线导墙示意图 单位:mm）二、施工步骤1、测量放样：根据设计图纸提供的坐标计算出导墙放样坐标，计算成果经技术主管复核无误后，报监理复核，进行测放。由于基坑开挖时地下连续墙在外侧土压力作用下产生向内的位移和变形，为确保后期基坑结构的净空符合要求，导墙外放 50mm。在导墙混凝土浇筑前，将导墙顶面标高放样于模板面上，以控制导墙顶面标高。zyxBr6k。GWfUPXu。2、路面切割：测量放样后，用墨线在路面上弹出切割机的切割线，用切割机对原道路沥青路面进行切割。3、路面破裂：切割后，用镐土机对切割线以内的原道路路面进行破裂。破裂厚度不得小于原路面的硬化厚度,并及时将破裂渣石装车外运。Auya0St。aT7sQx4。4、导墙开挖：根据测量放点拉线确定导墙尺寸，采纳小型挖机按要求进行开挖，开挖前采纳探测仪器对开挖范围内进行全面探测，严禁野蛮施工，若有管道必须通知技术人员，由技术人员上报相关部门对此管道进行辨认，不得私自割接管线；管线的割接必须由专业施工人员进行操作。在导墙位置割接后的管线必须并用混凝土封堵，防止以后地连墙施工时出现泥浆外漏现象。iPjzvMG。M9EIw2P。全面探测后再采纳人工挖设探沟确认地下无管线后，方可进行开挖；施工过程中在沟槽两侧保留 5-10cm 厚土层，在挖机成槽后用人工清除两侧壁的土以免挖机扰动原状土造成扩槽，定点对线路进行复核，以确保导墙轴线的正确。MJQhmFr。2pU64IR。导墙沟槽开挖后，应对基地进行夯实处理，如遇软土或淤泥层，应采纳直接挖除换填。换填夯实后，保证基地的高程与稳定性以方便后期的施工。N9QGXpI。HVgp048。5、钢筋绑扎：配筋为 Φ12 的螺纹钢筋，扎丝绑扎连接，钢筋搭接长度为 35 倍的钢筋直径，主筋必须顺直，钢筋表面污垢、锈蚀等必须在绑扎前清除。加工成型的钢筋网片平放并下垫方木，以防止变形。在立模前须对钢筋的制作质量及...
