导地线架设施工方案

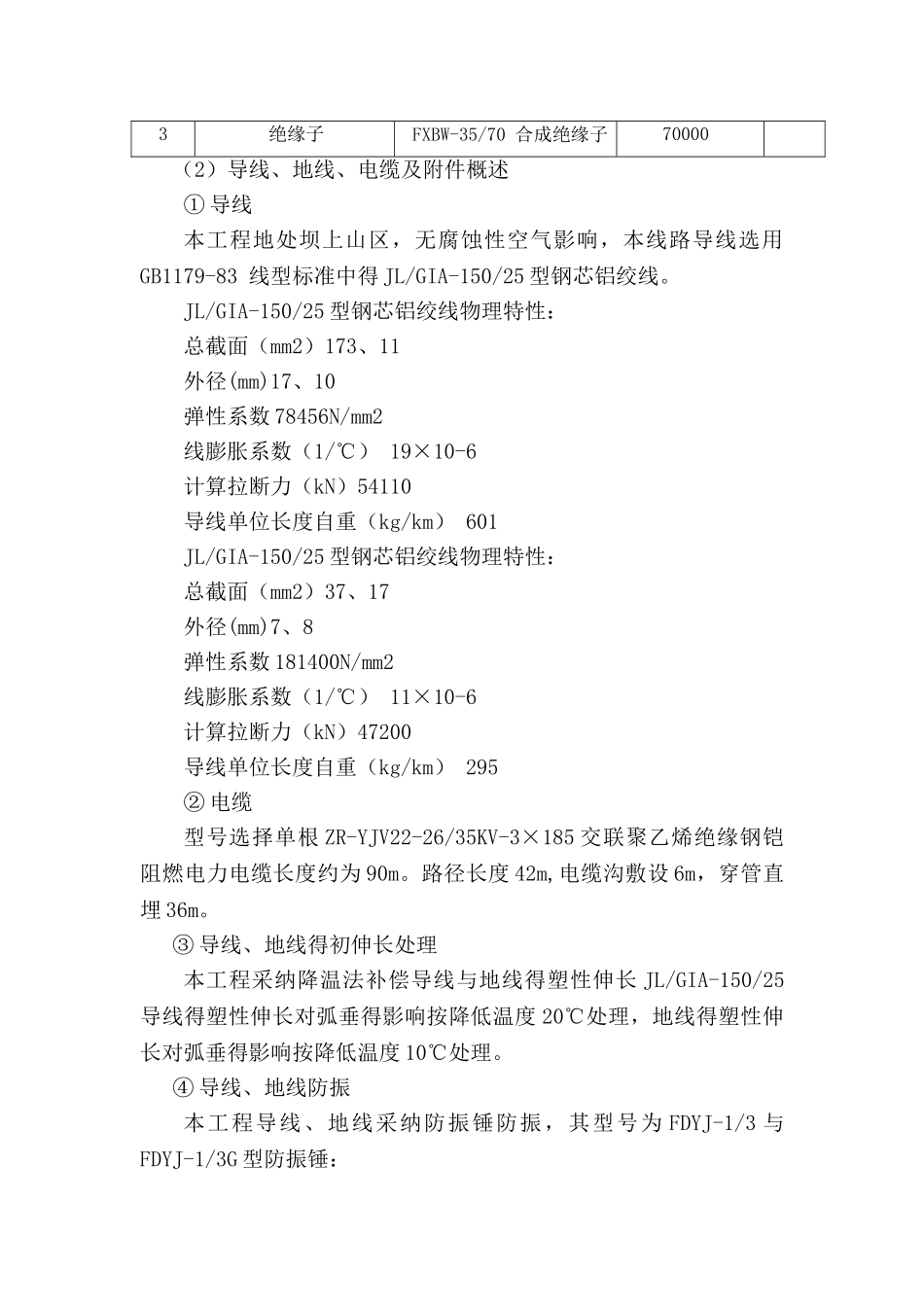

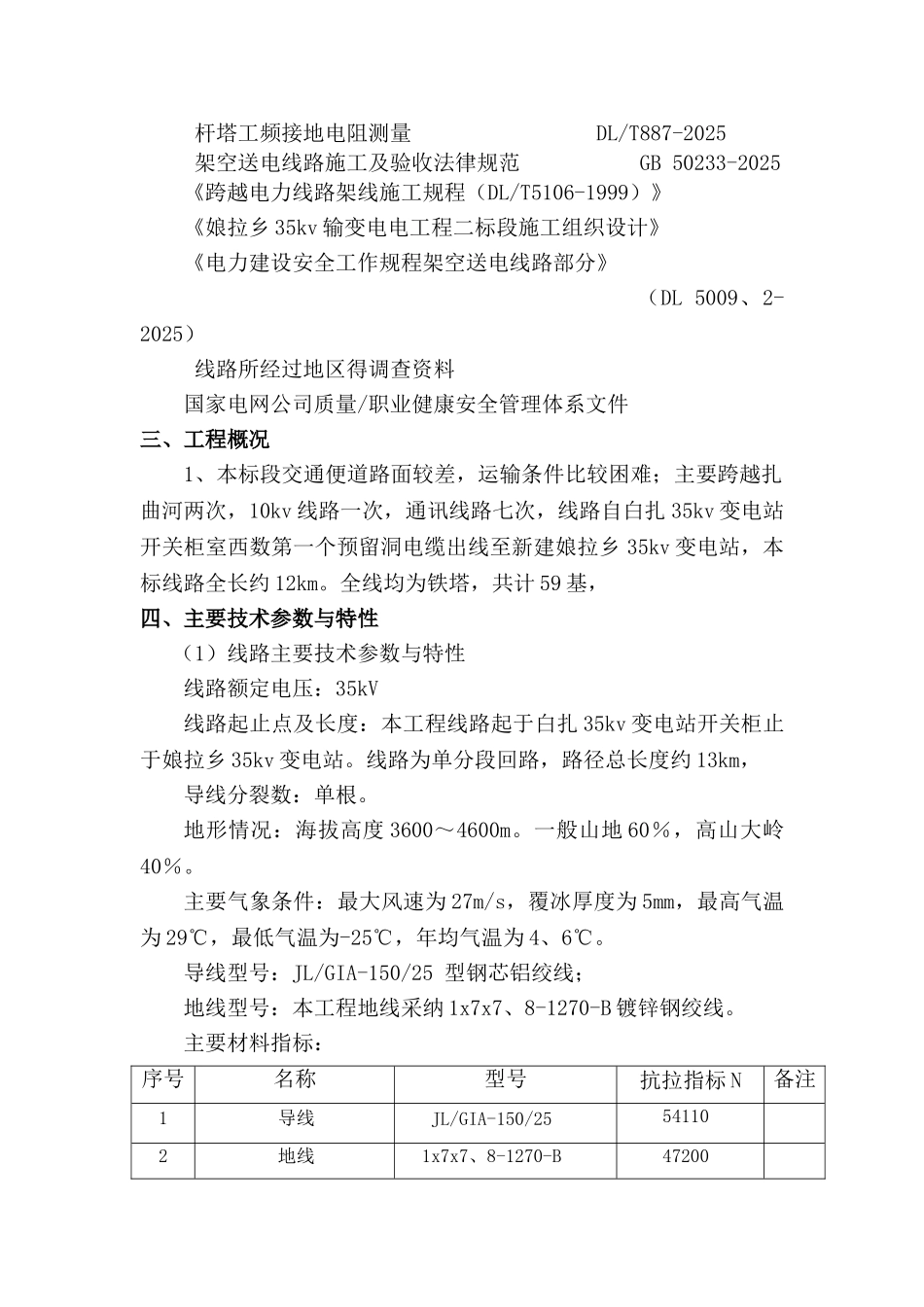

青海玉树娘拉乡 35kv 输变电工程二标段导地线架设施工方案 甘肃金胜电力工程有限公司 青海玉树娘拉乡 35kv 输变电工程二标段 导地线架设施工方案一、编制说明：为保证白扎-娘拉 35kV 线路架线施工得顺利进行，确保工程质量、安全与进度目标得完成，特编制本施工方案，指导本工程在架线时得施工。本方案规定了各个施工环节得施工方法与要求，在特别得地理环境下，人力机械放线相配合，紧线、耐张塔平衡挂线、附件安装等配套施工方法，同时规定了架线施工得设备及机具得配置要求。本方案不能替代有关技术文件与标准，只就是有关技术文件与标准得补充与细化。二、编制依据： 输变电工程达标投产验收规程 DL/T5279-2025 接地装置施工及验收法律规范 GB 50169-2025 输电线路施工机具设计、试验基本要求 DL/T875-2025 《110kV～500kV 架空电力线路工程施工质量及评定规程》 GB50233-2025 杆塔工频接地电阻测量 DL/T887-2025 架空送电线路施工及验收法律规范 GB 50233-2025 《跨越电力线路架线施工规程（DL/T5106-1999）》《娘拉乡 35kv 输变电电工程二标段施工组织设计》《电力建设安全工作规程架空送电线路部分》 （DL 5009、2-2025） 线路所经过地区得调查资料国家电网公司质量/职业健康安全管理体系文件三、工程概况1、本标段交通便道路面较差，运输条件比较困难；主要跨越扎曲河两次，10kv 线路一次，通讯线路七次，线路自白扎 35kv 变电站开关柜室西数第一个预留洞电缆出线至新建娘拉乡 35kv 变电站，本标线路全长约 12km。全线均为铁塔，共计 59 基，四、主要技术参数与特性 （1）线路主要技术参数与特性线路额定电压：35kV线路起止点及长度：本工程线路起于白扎 35kv 变电站开关柜止于娘拉乡 35kv 变电站。线路为单分段回路，路径总长度约 13km，导线分裂数：单根。地形情况：海拔高度 3600～4600m。一般山地 60％，高山大岭40％。主要气象条件：最大风速为 27m/s，覆冰厚度为 5mm，最高气温为 29℃，最低气温为-25℃，年均气温为 4、6℃。导线型号：JL/GIA-150/25 型钢芯铝绞线；地线型号：本工程地线采纳 1x7x7、8-1270-B 镀锌钢绞线。主要材料指标：序号名称型号抗拉指标 N备注1 导线 JL/GIA-150/25 541102 地线 1x7x7、8-1270-B 472003 绝缘子 FXBW-35/70 合成绝缘子 70000 （2）导线、地线、电缆及附件概述 ① 导线本工程地处坝上山区，无腐蚀性空气影响，本线路导线选...
