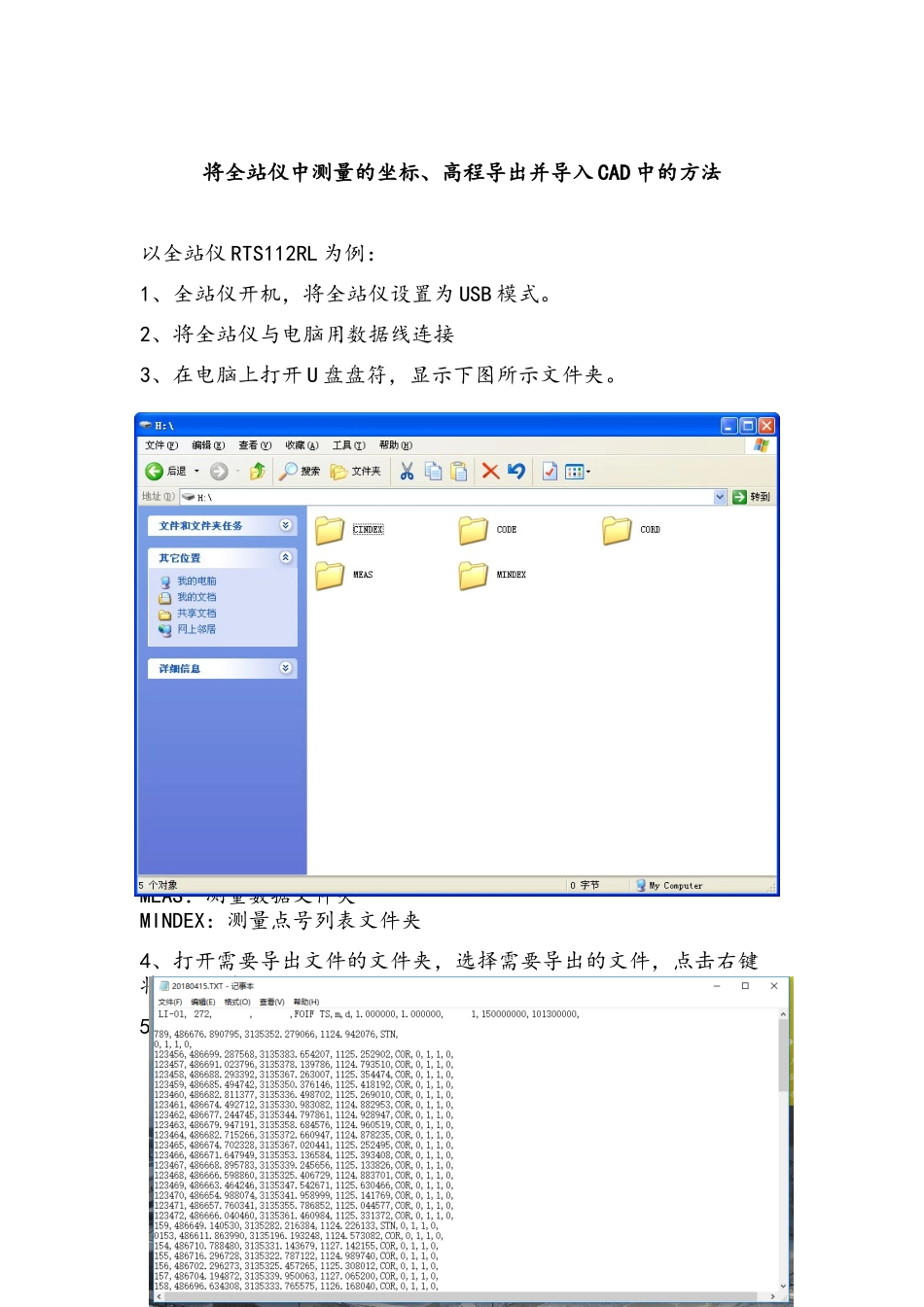

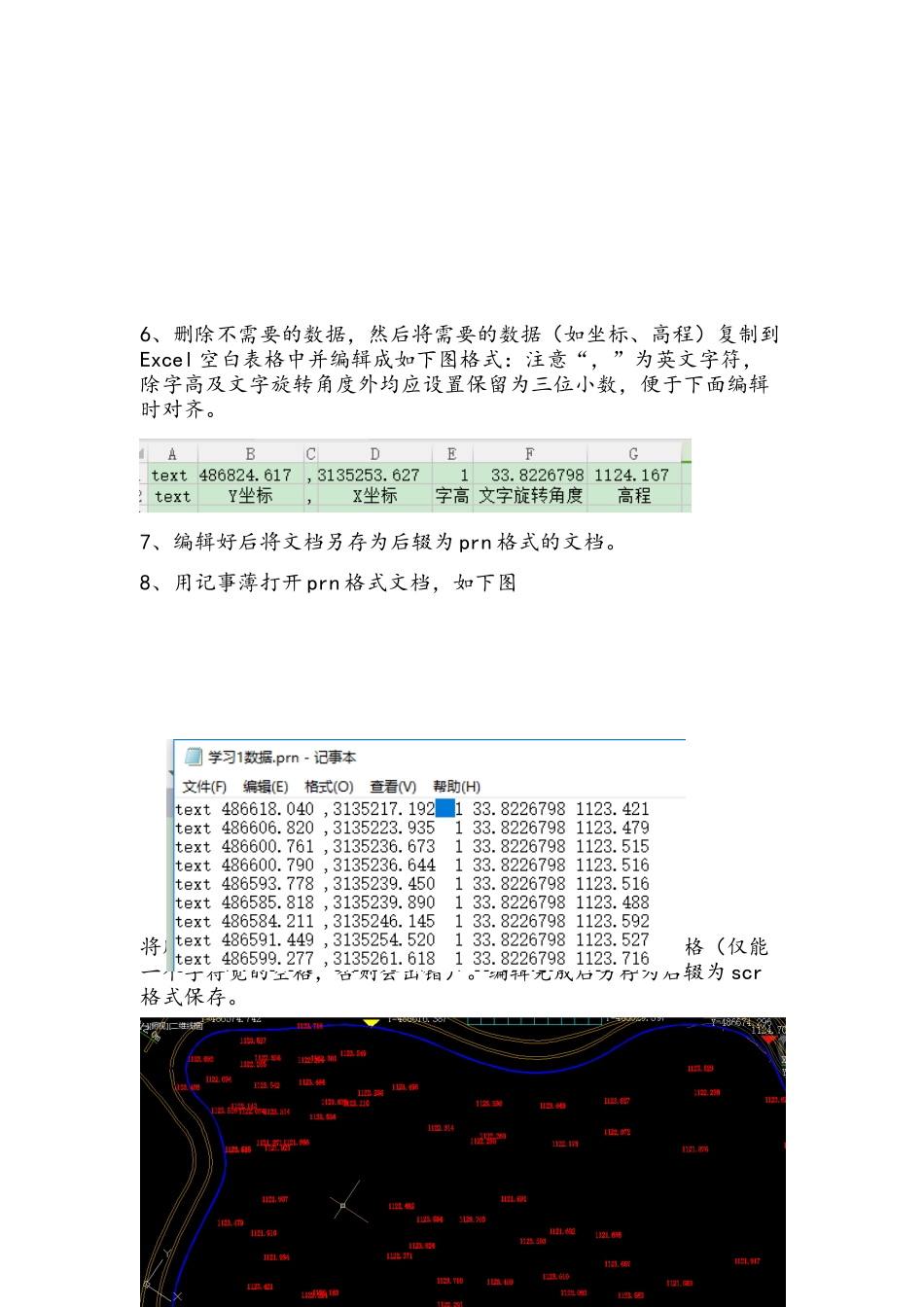

将全站仪中测量的坐标、高程导出并导入 CAD 中的方法以全站仪 RTS112RL 为例：1、全站仪开机，将全站仪设置为 USB 模式。2、将全站仪与电脑用数据线连接3、在电脑上打开 U 盘盘符，显示下图所示文件夹。其中：CINDEX：坐标点号列表文件夹CODE：属性文件夹CORD：坐标数据文件夹MEAS：测量数据文件夹MINDEX：测量点号列表文件夹4、打开需要导出文件的文件夹，选择需要导出的文件，点击右键将该文件复制至电脑。5、打开复制到电脑中的文件如下图6、删除不需要的数据，然后将需要的数据（如坐标、高程）复制到Excel 空白表格中并编辑成如下图格式：注意“，”为英文字符，除字高及文字旋转角度外均应设置保留为三位小数，便于下面编辑时对齐。7、编辑好后将文档另存为后辍为 prn 格式的文档。8、用记事薄打开 prn 格式文档，如下图将所有数据之间的空格用替换方式替换成一个字符宽的空格（仅能一个字符宽的空格，否则会出错）。编辑完成后另存为后辍为 scr格式保存。9、打开 CAD,并打开对应坐标系图纸，坐标系设置为世界坐标系，然后点击“工具”--“运行脚本（R）...”打开保存的 scr 格式文档即自动运行导入如下图10、后续处理：为了便于标出准确点位，可以将导出数据整理成如下格式并导入 CAD 中注：导入方法将 Excel 表中编辑好的数据（如下图）复制打开 CAD 并打开已用 1～9 的方法已导入数据的图纸，点击菜单line,在命令行中右键并粘贴刚才复制的数据即可自动导入，导入后如下图：END
