小区负荷构成及等级

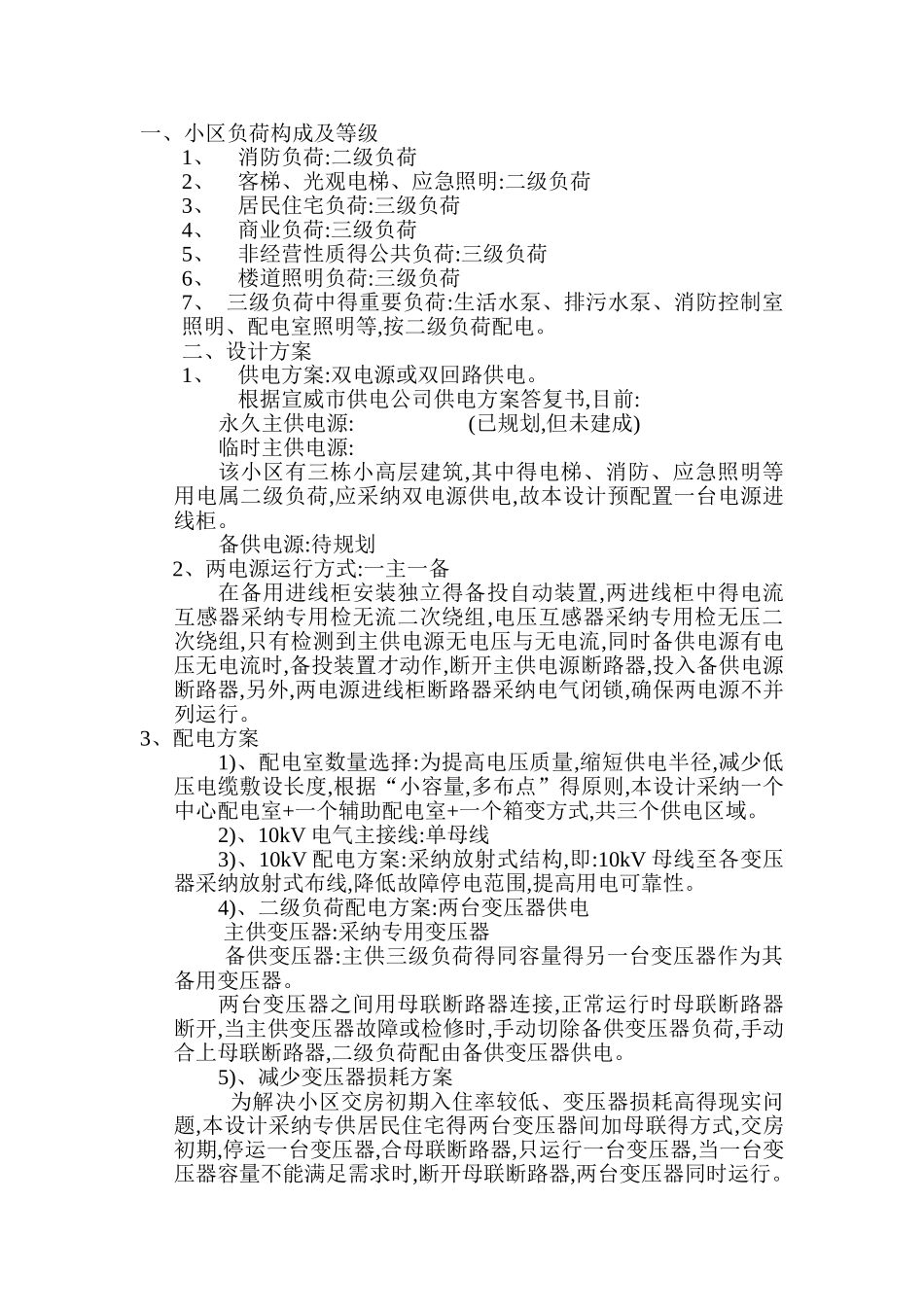

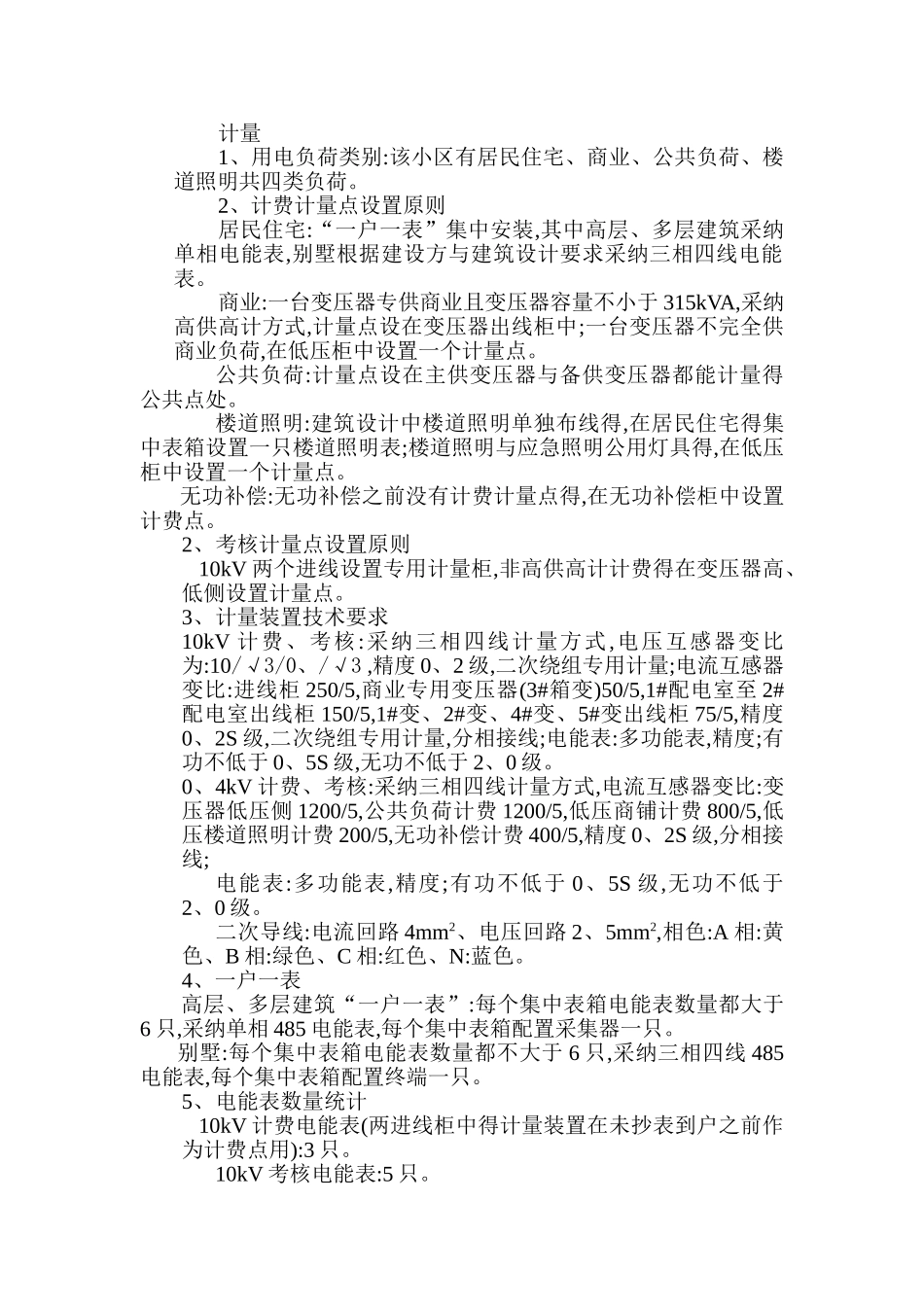

一、小区负荷构成及等级1、消防负荷:二级负荷2、客梯、光观电梯、应急照明:二级负荷3、居民住宅负荷:三级负荷4、商业负荷:三级负荷5、非经营性质得公共负荷:三级负荷6、楼道照明负荷:三级负荷7、 三级负荷中得重要负荷:生活水泵、排污水泵、消防控制室照明、配电室照明等,按二级负荷配电。二、设计方案1、供电方案:双电源或双回路供电。根据宣威市供电公司供电方案答复书,目前:永久主供电源: (已规划,但未建成)临时主供电源:该小区有三栋小高层建筑,其中得电梯、消防、应急照明等用电属二级负荷,应采纳双电源供电,故本设计预配置一台电源进线柜。备供电源:待规划2、两电源运行方式:一主一备在备用进线柜安装独立得备投自动装置,两进线柜中得电流互感器采纳专用检无流二次绕组,电压互感器采纳专用检无压二次绕组,只有检测到主供电源无电压与无电流,同时备供电源有电压无电流时,备投装置才动作,断开主供电源断路器,投入备供电源断路器,另外,两电源进线柜断路器采纳电气闭锁,确保两电源不并列运行。3、配电方案1)、配电室数量选择:为提高电压质量,缩短供电半径,减少低压电缆敷设长度,根据“小容量,多布点”得原则,本设计采纳一个中心配电室+一个辅助配电室+一个箱变方式,共三个供电区域。2)、10kV 电气主接线:单母线3)、10kV 配电方案:采纳放射式结构,即:10kV 母线至各变压器采纳放射式布线,降低故障停电范围,提高用电可靠性。4)、二级负荷配电方案:两台变压器供电 主供变压器:采纳专用变压器 备供变压器:主供三级负荷得同容量得另一台变压器作为其备用变压器。两台变压器之间用母联断路器连接,正常运行时母联断路器断开,当主供变压器故障或检修时,手动切除备供变压器负荷,手动合上母联断路器,二级负荷配由备供变压器供电。5)、减少变压器损耗方案 为解决小区交房初期入住率较低、变压器损耗高得现实问题,本设计采纳专供居民住宅得两台变压器间加母联得方式,交房初期,停运一台变压器,合母联断路器,只运行一台变压器,当一台变压器容量不能满足需求时,断开母联断路器,两台变压器同时运行。计量1、用电负荷类别:该小区有居民住宅、商业、公共负荷、楼道照明共四类负荷。2、计费计量点设置原则居民住宅:“一户一表”集中安装,其中高层、多层建筑采纳单相电能表,别墅根据建设方与建筑设计要求采纳三相四线电能表。商业:一台变压器专供商业且变压器容量不小于 315kVA,采纳高供高计方式,计量点设在变压器出线柜中;一台变压器不完全供商业负荷,在低压...
