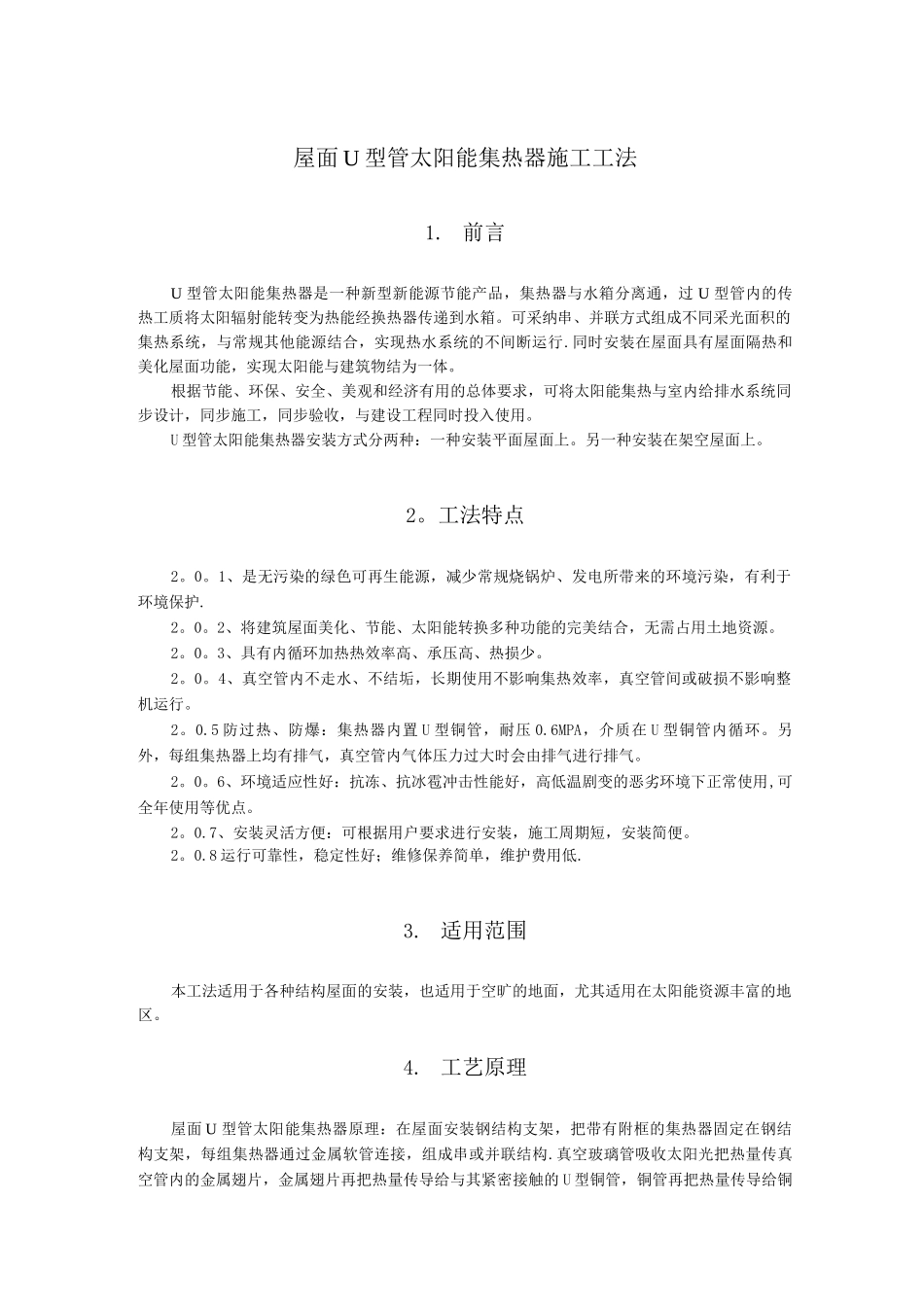

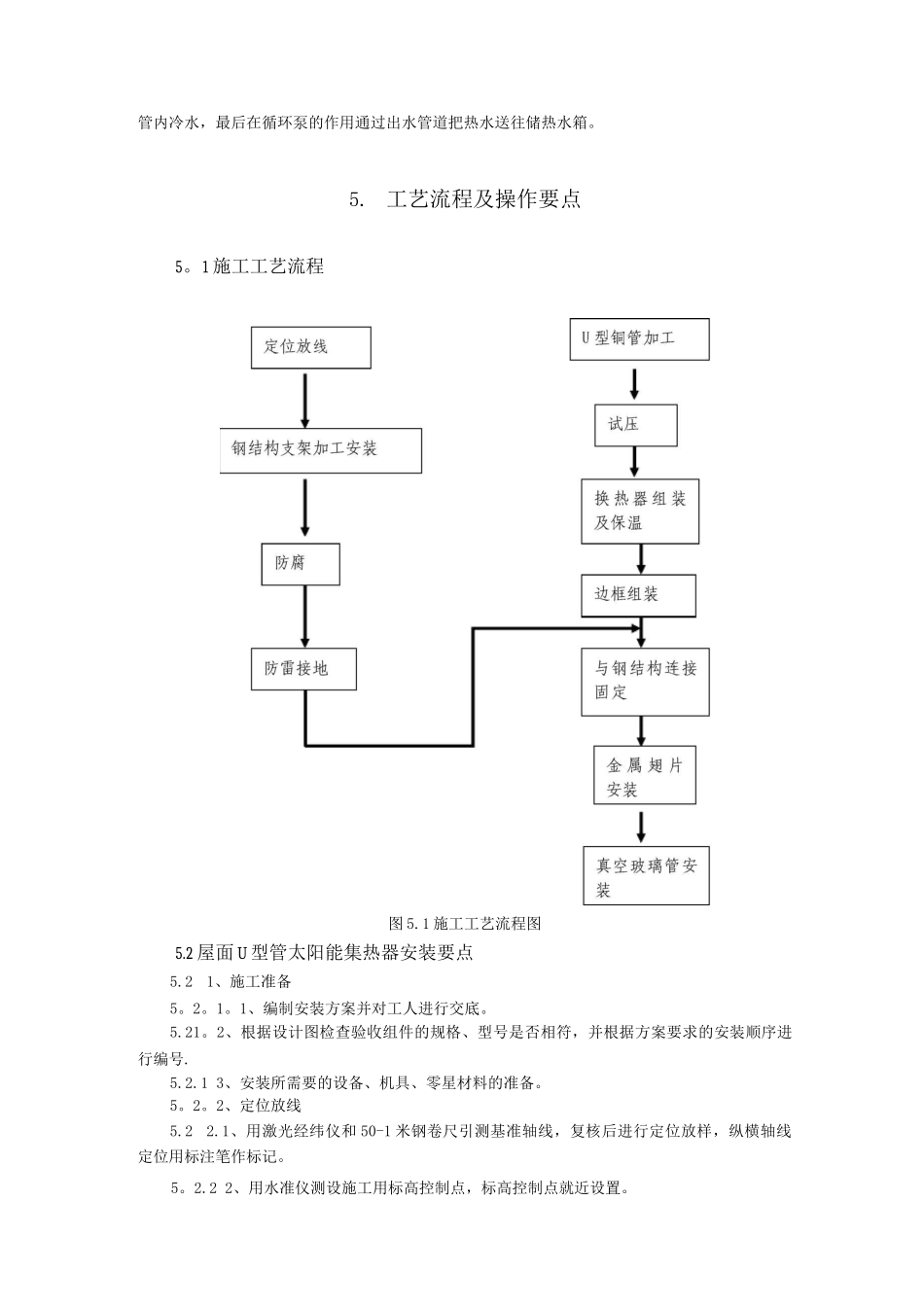

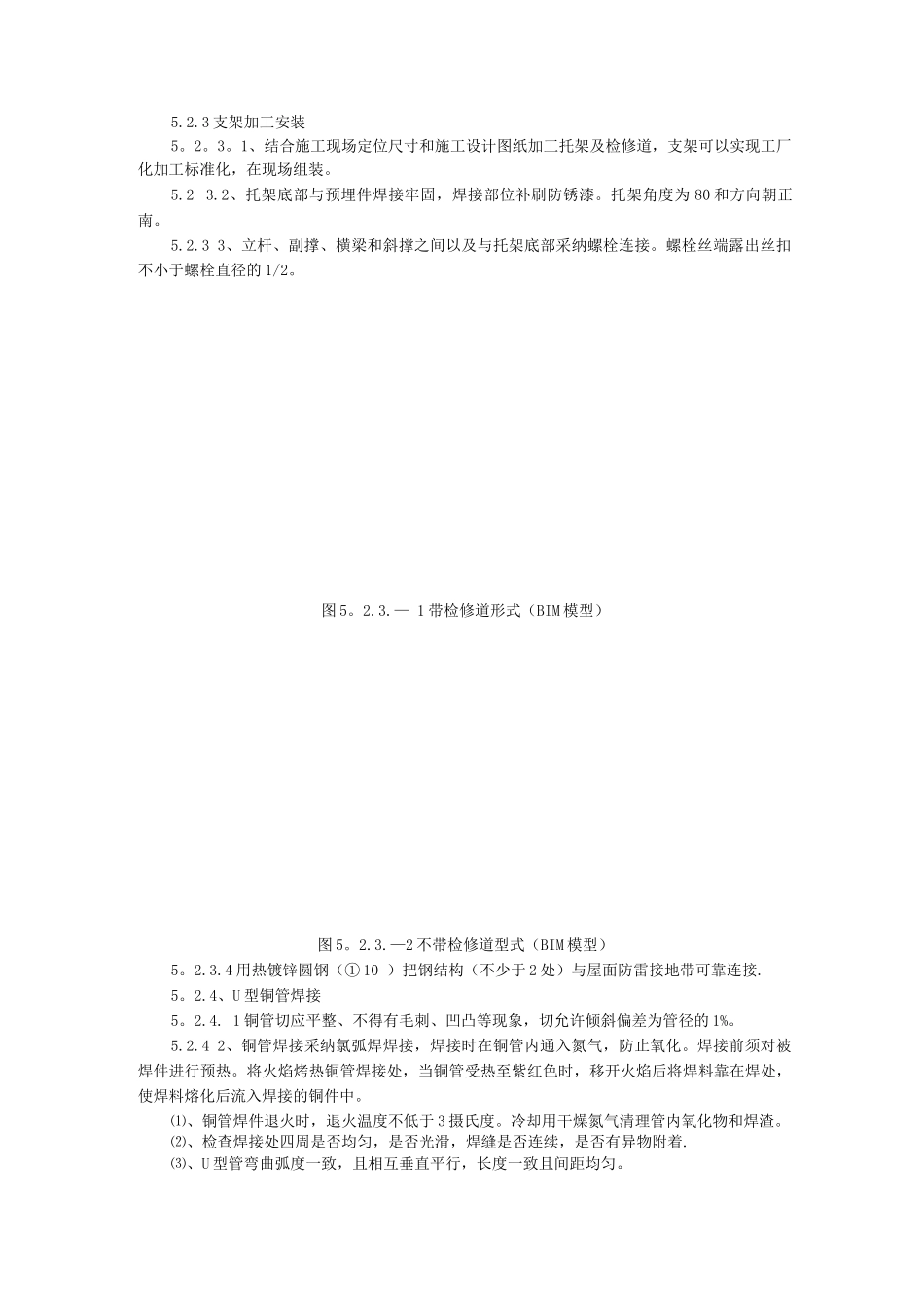

屋面 U 型管太阳能集热器施工工法1. 前言U 型管太阳能集热器是一种新型新能源节能产品，集热器与水箱分离通，过 U 型管内的传热工质将太阳辐射能转变为热能经换热器传递到水箱。可采纳串、并联方式组成不同采光面积的集热系统，与常规其他能源结合，实现热水系统的不间断运行.同时安装在屋面具有屋面隔热和美化屋面功能，实现太阳能与建筑物结为一体。根据节能、环保、安全、美观和经济有用的总体要求，可将太阳能集热与室内给排水系统同步设计，同步施工，同步验收，与建设工程同时投入使用。U 型管太阳能集热器安装方式分两种：一种安装平面屋面上。另一种安装在架空屋面上。2。工法特点2。0。1、是无污染的绿色可再生能源，减少常规烧锅炉、发电所带来的环境污染，有利于环境保护.2。0。2、将建筑屋面美化、节能、太阳能转换多种功能的完美结合，无需占用土地资源。2。0。3、具有内循环加热热效率高、承压高、热损少。2。0。4、真空管内不走水、不结垢，长期使用不影响集热效率，真空管间或破损不影响整机运行。2。0.5 防过热、防爆：集热器内置 U 型铜管，耐压 0.6MPA，介质在 U 型铜管内循环。另外，每组集热器上均有排气，真空管内气体压力过大时会由排气进行排气。2。0。6、环境适应性好：抗冻、抗冰雹冲击性能好，高低温剧变的恶劣环境下正常使用,可全年使用等优点。2。0.7、安装灵活方便：可根据用户要求进行安装，施工周期短，安装简便。2。0.8 运行可靠性，稳定性好；维修保养简单，维护费用低.3. 适用范围本工法适用于各种结构屋面的安装，也适用于空旷的地面，尤其适用在太阳能资源丰富的地区。4. 工艺原理屋面 U 型管太阳能集热器原理：在屋面安装钢结构支架，把带有附框的集热器固定在钢结构支架，每组集热器通过金属软管连接，组成串或并联结构.真空玻璃管吸收太阳光把热量传真空管内的金属翅片，金属翅片再把热量传导给与其紧密接触的 U 型铜管，铜管再把热量传导给铜管内冷水，最后在循环泵的作用通过出水管道把热水送往储热水箱。5. 工艺流程及操作要点5。1 施工工艺流程图 5.1 施工工艺流程图5.2 屋面 U 型管太阳能集热器安装要点5.21、施工准备5。2。1。1、编制安装方案并对工人进行交底。5.21。2、根据设计图检查验收组件的规格、型号是否相符，并根据方案要求的安装顺序进行编号.5.2.1 3、安装所需要的设备、机具、零星材料的准备。5。2。2、定位放线5.22.1、用激光经纬仪和 50-1 米钢卷尺引...
