屋面压型钢板施工方案

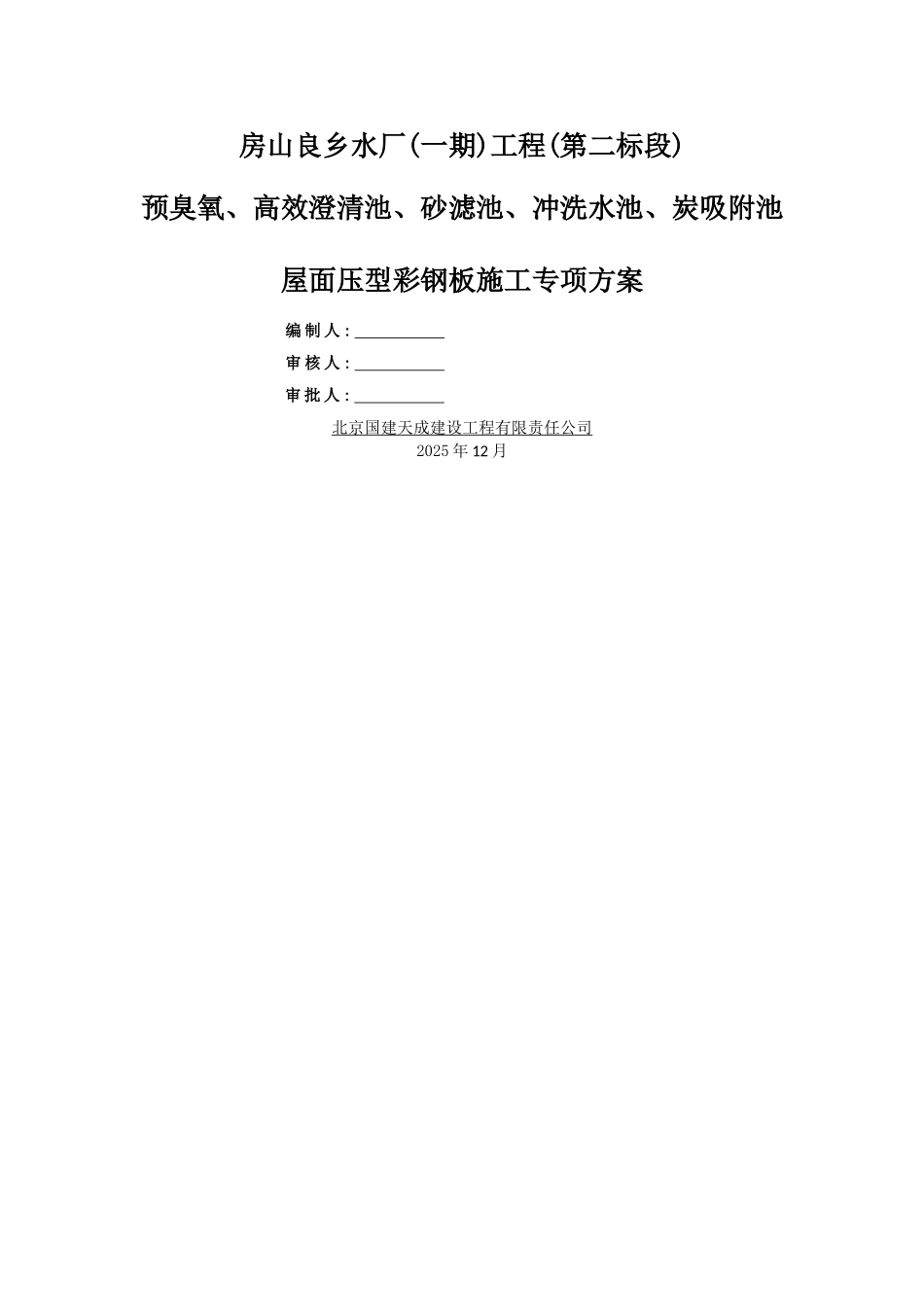

房山良乡水厂(一期)工程(第二标段)预臭氧、高效澄清池、砂滤池、冲洗水池、炭吸附池 屋面压型彩钢板施工专项方案编 制 人 : 审 核 人 : 审 批 人 : 北京国建天成建设工程有限责任公司2025 年 12 月目 录第一章 工程概况..........................................1第二章 编制说明 .......................................... 2 第三章 屋面压型钢板施工方法 .............................. 3 一、屋面压型钢板施工方法 ............................... 3 二、 施工部署 .......................................... 4 第四章 安全、文明施工控制措施 ........................... 10 第一章 工程概况一、工程概况1、1、工程概况(1)概况总述:北京市南水北调配套工程、房山良乡水厂(一期)网架工程位于北京市房山区良乡。1、2、网架施工概况(1)网架施工面积:本工程钢网架采纳正放四角锥螺栓球节点钢网架结构形式,四面框架柱支撑网架上弦支撑,网架矢高 2000mm,工程由三个单体组成,共投影面积 2262+1804+1822m²,,螺栓球与套筒采纳 45 号钢,杆件、支座、支托、封板、锥头采纳 Q235B 钢材,高强螺栓采纳 40Cr 钢材,高强螺栓质量为 10、9S,网架安装所用顶丝为40Cr 钢材。炭吸附池网架屋面工程预臭氧高效澄清池网架屋面工程砂滤池、后臭氧接触池、冲洗水池网架屋面工程(2)网架结构概况:预臭氧高效澄清池、碳吸附池、砂滤池、后臭氧池、冲洗水池网架钢结构建筑结构安全等级为二级。结构设计使用年限:50 年。本工程抗震设防类别为丙类。网架为正放四角锥螺栓球网架结构。网架实行结构找坡,单坡。网架钢管采纳高频焊管或无缝钢管,材质为 Q235B。网架螺栓球采纳 45 号钢锻件。封板锥头:选用 Q235B 钢,钢管直径大于等于 75时采纳锥头。无纹螺母:螺栓 M<36 采纳 Q235B 锻件,M>=36 采纳 45 号钢,高强螺栓、顶丝:40Cr 钢,等级为 10。9s(＜M39);9、8s(≥M39)并符合 GB/T16939 得标准。除锈:制作前钢构件表面应进行喷沙防锈处理,除锈质量达到国标 GB8923 中 S 2、5 级标准。涂装:1、网架与彩钢板防腐防护层由底层、增强层、耐候层组成。先在钢结构表面均匀喷涂一层环氧富锌油漆作为底层,然后中间层环氧富锌中间漆作为增强层,最后再均匀喷涂一层环氧富锌面漆作为耐候层。固化后得防护层总厚度不宜小于 150μ。质量标准:满足设计文件要求,符合现行国家及地方工程建设相关标准、法律规范,...
