工作面托顶煤开采安全技术措施

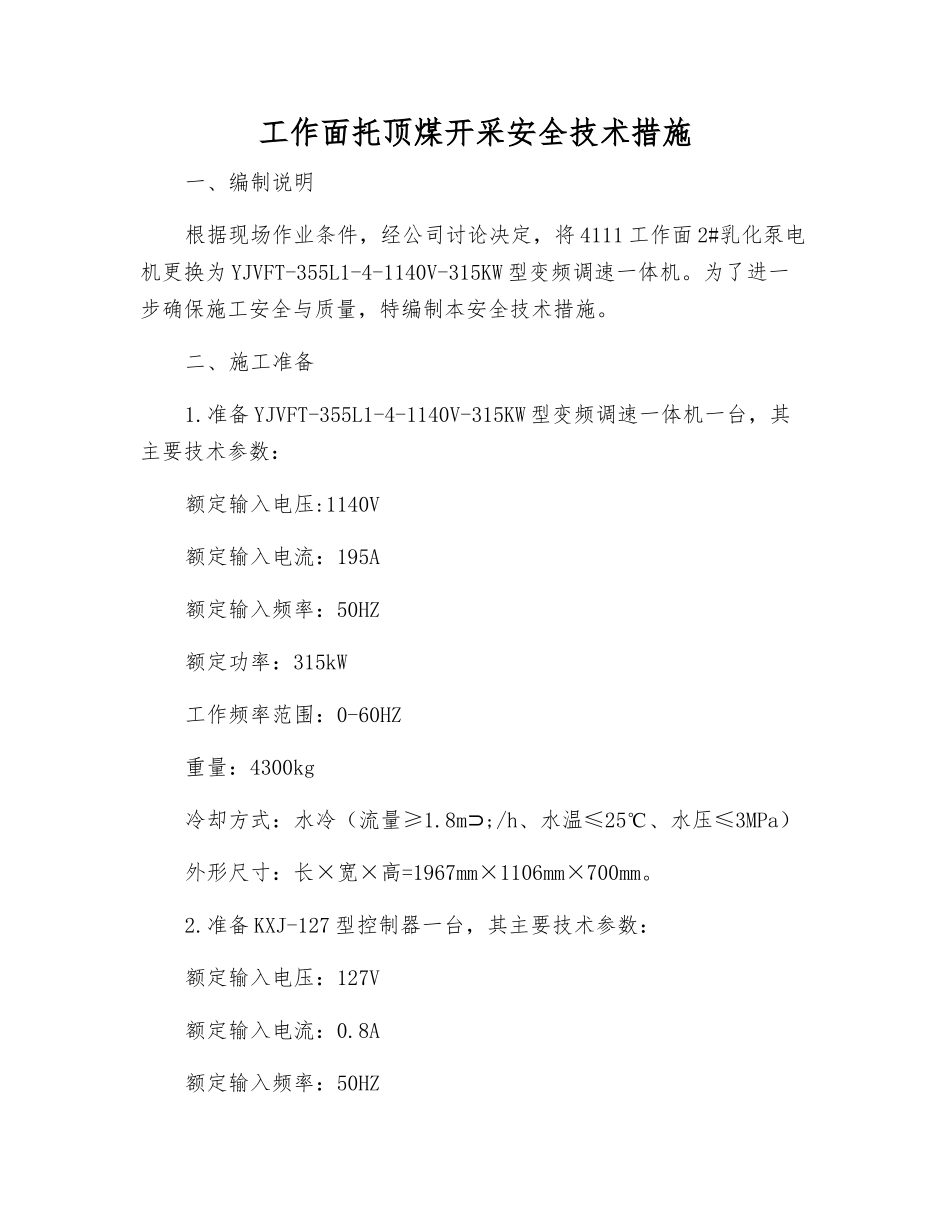

工作面托顶煤开采安全技术措施一、编制说明根据现场作业条件，经公司讨论决定，将 4111 工作面 2#乳化泵电机更换为 YJVFT-355L1-4-1140V-315KW 型变频调速一体机。为了进一步确保施工安全与质量，特编制本安全技术措施。二、施工准备1.准备 YJVFT-355L1-4-1140V-315KW 型变频调速一体机一台，其主要技术参数：额定输入电压:1140V额定输入电流：195A额定输入频率：50HZ额定功率：315kW工作频率范围：0-60HZ重量：4300kg冷却方式：水冷（流量≥1.8m;/h⊃、水温≤25℃、水压≤3MPa）外形尺寸：长×宽×高=1967mm×1106mm×700mm。2.准备 KXJ-127 型控制器一台，其主要技术参数：额定输入电压：127V额定输入电流：0.8A额定输入频率：50HZ外形尺寸（长×宽×高）：660mm×290mm×510mm重量：90kg3.变频调速一体机用 70㎡电缆 20m，LBGI-500/3300 电缆连接器插头（变频一体机侧使用）。4.工具准备：5 吨手拉葫芦 3 个，力矩扳手一套，40 吨锚链 5 条，撬棍 2 条。5.安排专人组织落实工具、材料、设备等，并详细检查，保证所用工具齐全完好，材料、设备的型号、规格及质量满足要求。三、施工工序（一）变频调速一体机的运输1.将变频调速一体机及控制器使用顺槽无轨胶轮车运至 4111 辅助运输顺槽设备列车 2#乳化泵待安装地点，使用 5 吨手拉葫芦配合将变频调速一体机卸车。2.运输路线：地面→副斜井→4-1 煤层辅助运输大巷→4111 辅助运输顺槽→设备列车 2#乳化泵待安装地点。（二）电机的拆除与变频调速一体机的安装1.乳化泵及 9007#组合开关全部停电，将电机电缆甩掉后，拆除电机底座固定螺栓，拆除联轴器，使用 5 吨手拉葫芦配合将电机起吊转运至安装地点以外不影响施工的地方等待装车上井。2.使用两个 5 吨葫芦配合分别将变频调速一体机吊运至原电机安装底座上，与泵体对轮对接并安装好联轴器，最后安装底座固定螺栓，调平、调直。3. 自设备列车净水配液站接好水冷系统管路，确保水冷系统正常。4.将 70㎡电缆从 9007#组合开关接至变频调速一体机，并将控制器放置在控制台内部。由 9067#综合信保提供一路 AC127V 电源，使用一路 CAN 总线将操作箱与变频调速一体机连接好，最后将控制器与组合开关和 KT101 系统连接，以发送、接受各种状态和命令信号。四、试运转（一）在安装完成后，检查确定如下项目：1.安装和操作符合铭牌标明的数据（电压、相数、频率、开关、 结构、保护型式、冷却系统等）。2.设备根据...
